【導讀】本文主要介紹了不同的配置，利用單通道或雙通道運算放大器縮放信號并同時進行電平轉換，這樣才能使單極性ADC范圍最大。對于A(yíng)DC接口與傳感器輸出來說，慣常遇見的問題就是如何讓XV到YV信號范圍適應ADC的輸入范圍。
對于給定功率水平，FDA可實現最佳性能，但合適的FDA并不是總能找到。不過，單通道和雙通道運算放大器的選擇范圍更廣，可用來構建定制前端。 本文旨在介紹不同的配置，討論各種配置的用法和利弊，但并不涉及選擇適當的放大器及周邊無源元件等細節，因為后者須視具體情況而定。
單端/偽差分輸入ADC
單端/偽差分ADC常常是低分辨率或低性能轉換器，提供簡單的低功耗信號鏈，只有一條信號路徑。 但是，它并不具備差分輸入的噪聲抑制能力或額外信號擺幅。

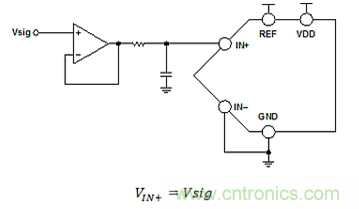

單位增益驅動器

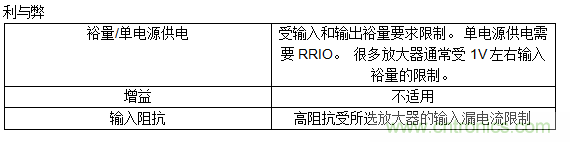

這是一種純粹的ADC驅動功能，無信號調理。 當前一級的驅動能力不夠時，它為ADC提供高輸入阻抗。 這種配置的噪聲和功耗最低，因為沒有附加電阻。 在單電源應用中，信號擺幅可能會(huì )受輸入或輸出放大器裕量要求的限制。 對于差分輸入，可利用兩個單位增益驅動器來實現高阻抗輸入。
圖1
圖2
同相配置 允許給輸入信號增加增益。 應注意，增加增益引起的放大器帶寬降低并不影響驅動ADC輸入。 這對所有配置都是如此。

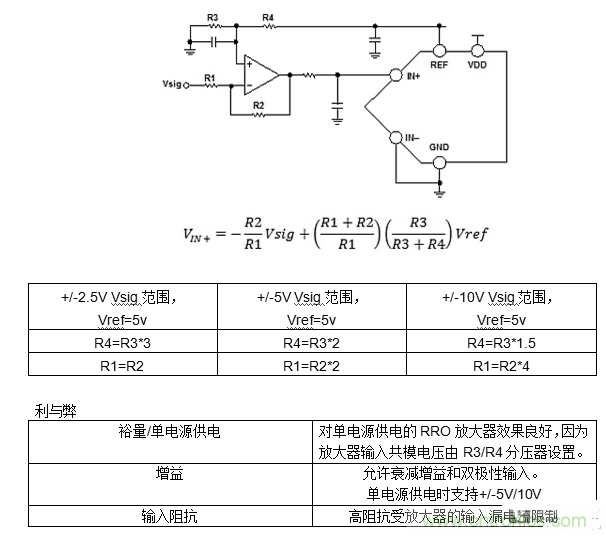

圖3：帶衰減/增益和電平轉換的反相配置（+/-5/10V輸入）
[page] 通過R2/R1衰減，支持輸入電壓范圍超出放大器電源電壓。 這可以用于標準工業+/-10V IO。 放大器輸入共模電壓由R3/R4分壓器從基準電壓獲得。 設置適當的R3/R4比值，以將信號電平轉換到ADC共模電壓Vref/2。 常見比值參見下表。 ADC輸入端出現的信號反相，這可以通過數字方式來糾正。
圖4
全差分輸入ADC
全差分輸入ADC提供更高的分辨率和性能，但信號鏈也更為復雜，功耗會(huì )增加。 差分信號鏈提供更好的噪聲抑制能力和更大的信號擺幅（為單端ADC的兩倍）。 多數差分單極性ADC要求將輸入共模設置為Vref/2，以使信號擺幅最大。 這可能需要對輸入信號進行電平轉換。
單端至差分轉換
這是差分ADC需要使用的最常見配置之一，因為傳感器輸出是單端信號，或者前一級是儀表放大器。 以下配置顯示了執行單端差分轉換的不同方法及其利弊。
高阻抗情況下的單端差分轉換
此電路可在需要高輸入阻抗的情況下執行單端差分轉換，但裕量要求會(huì )提高。 該配置中，R1=R2，R3=R4，Vsig范圍是0-Vref。 將R1連接到Vsig而不是第一個放大器的輸出端，可以降低噪聲，并使IN+與IN-之間的相位延遲匹配得更好。 其代價是R1值會(huì )設置一個阻性輸入。
圖5
[page] 單電源情況下的單端差分轉換
對于單電源，可以利用軌到軌輸出(RRO)放大器實現單端差分轉換，對裕量的影響極小。 其代價是阻性輸入。 該配置中，R1=R2，R3=R4，R5=R6，輸入范圍是0-Vref。
圖6
