碰到過好些設計要求里面寫著電源必須從濾波電容進入芯片管腳，也有不少工程師在實際設計中遵守這個規則，我們這次就一起來看看這個規則的實用場合。

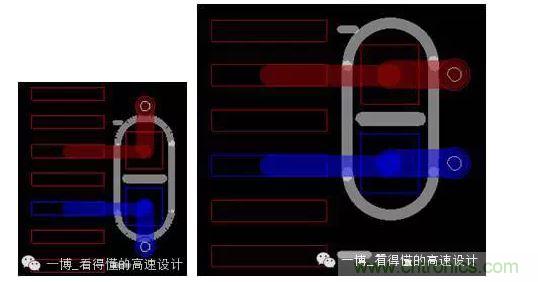

單、雙面板設計的時候，沒有電源、地平面。電源、地網絡(luò )是通過走線來進行連接的，這個時候在設計上要求電源和地先走到濾波電容，然后在進入芯片管腳，具體設計如圖1所示

這時候，PDN也就是電源供電網絡(luò )，沒有平板電容。然后芯片的工作頻率一般也不高，工作時電源噪聲的頻率包括諧波一般都不超過100M，電源噪聲主要由各級濾波電容來實現濾除。



但是，現在的設計有什么區別呢？大部分設計采用多層板層疊方式，也就是我們有了專門的電源、地平面了；在大多數的層疊教材中，都會(huì )建議在可能的情況下，盡量把電源和地緊鄰在一起，也就是說，我們的電源、地緊耦合形成平板電容；同時系統的工作頻率越來越高，工作時電源噪聲的頻率如果考慮諧波分量的話，動輒幾個G HZ。

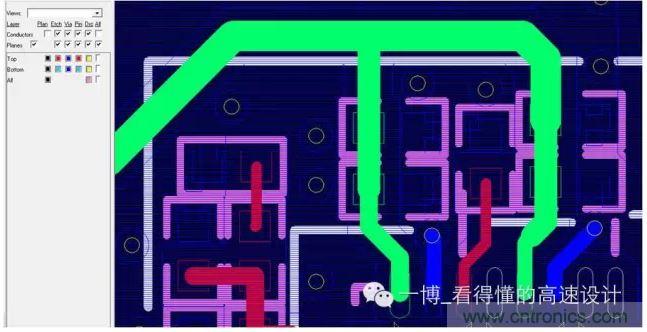

那么，在以上幾個變化的設計條件下，如果我們還堅持按照圖2的方式，電源和地網絡(luò )通過過孔連接到濾波電容，然后通過濾波電容連接到芯片，這樣的設計存在哪些問題呢？

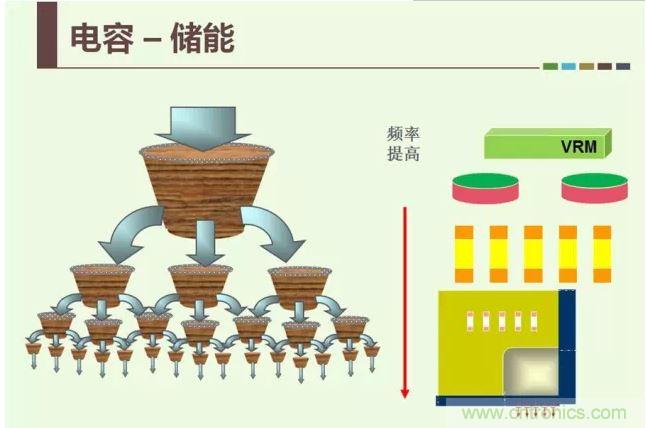

圖2的設計方式，是假定電容還是主要的濾波元件，限定供電路徑經過電容。但是實際上從圖3我們可以看到，電源供電網絡(luò )里面，電源、地之間形成的平板電容，才是板級響應速度最快的濾波元件。我們希望從濾波元件到供電管腳之間的電感盡量小，提高元件濾波的效率。

我們從兩個角度來理解電源設計的目標。

一個是傳統的儲能角度，另一個是頻域的PDN阻抗角度。

從儲能角度來說，VRM是蓄水池，Buck電容是我們挑回來放在水缸的水，那么板上的小濾波電容就是水瓢，這時候我們先忽略芯片內部的封裝基板電容和Die電容（或者我們把這兩種電容理解為身體內部?jì)Υ娴乃?。那么N年前，當我們身體缺水，口渴的時候，拿著水瓢從水缸舀起水來解渴，如果實在不著急，走到水池邊上埋頭喝水也未嘗不可（那些年，水質干凈，路上不堵，環境好哈）（電源噪聲頻段不高，用電需要的速度-頻率也不是很高）。

可惜好時光的那年已經匆匆而過了?，F在環境污染，水質變壞，我們再要喝水，已經不敢喝生水了。VRM成了自來水廠，Bulk電容就是設在小區的水塔，通過自來水管接到我們家里，我們用水壺（小濾波電容）來接水，燒開之后倒在杯子（平板電容）里，口渴的時候，只能用杯子喝水了。當然如果不著急，又想表現豪爽，直接對著水壺喝水也沒問題。



例子不是100%恰當，只是說明一個問題，現在的PDN設計，我們不能忽視電源、地間的平板電容。既然已經是多層板設計，甚至是8層以上（電源、地板間距離較?。┰O計，這時候還限定電源地用電強制經過濾波電容，已經是不合理了）



圖4是常見的電容與芯片的Fan out設計方案，我們不需要限定用電經過電容到達芯片管腳。而是要求芯片就近打孔到平面，減少芯片與電容和電源、地平面的距離（安裝電感）。簡單來說，把水杯放在辦公桌上隨手可及的地方，口渴了伸手就能喝水。

電源的事情讓無數工程師頭痛，大家想盡辦法來讓電源變得“干凈”，濾波電容設計是其一，還有磁珠隔離等其他手段，我們會(huì )一一道來。下一節就是從PDN角度來看電源濾波及電容設計。
