你的位置:首頁 > 電源管理 > 正文

開關電源的充電器設計,你想知道么?

發布時間:2014-11-20 責任編輯:sherryyu

【導讀】本篇文章介紹了一種基于開關電源的充電器,對其構成進行了較為詳細講解,還對運行原理進行了順暢的梳理。希望大家在閱讀本篇文章之后,能對開關電源這種使用廣泛的電路有進一步的了解。

開關電源是一種在現代電子電力設備當中經常被用到的設計 ,其能夠控制開關管的開通和關斷比率,從而維持較為穩定的輸出電壓。在電路設計當中,開關電源的應用非常廣泛,經常被應用到各種小型產品的設計中,比如充電器,本篇文章將為大家介紹一種開關電源充電器的設計方法。

此開關電源充電器,供電電壓源為110V,可方便地改為90~250V而繼續工作。輸出電壓5V,可改動為輸出5~12V,特別適合無繩電話或手機的3.6V(或4~9V)電池作快速充電使用。

電路工作原理
電路工作原理

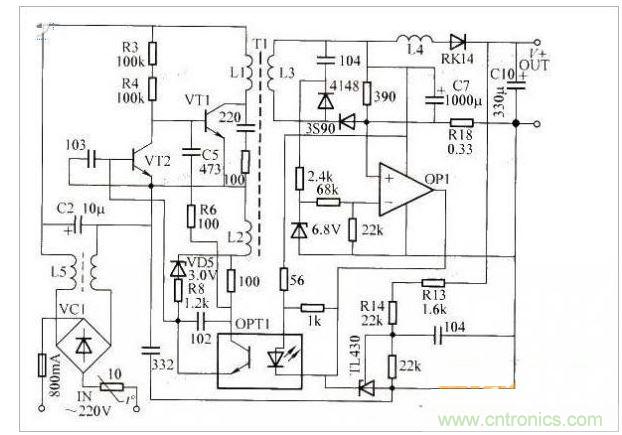

圖1

由圖1可知,VC1、L5以及C2等組成市電輸入整流濾波電路,C2兩端產生約300V的直流高壓。VT1、VT2、L1、L2等組成自激式振蕩電路,R3、R4提供啟動偏置電流,使VT1加電時即導通。當主回路L1中有電流流過時,L2上產生感應電動勢,當其峰值超過3V時,VD5被擊穿,通過R8向VT2提供偏流,使VT2飽和導通,VT1因偏置電壓被短路而關斷。當L1中電流關斷時,L2感應電動勢的極性反相,經VD5、R8加反向偏壓于VT2基極,VT2轉變?yōu)榻刂範顟B(tài),VT1經R3、R4提供的偏置電流重新導通。如此循環往復,形成間歇自激振蕩。C5、R6用以改善振蕩波形,光電耦合器OPT1用以調控振蕩器脈沖寬度。

L3、L4、C7等組成整流輸出電路,二極管3S90用于半波整流,RK14用于充電隔離,R18作為輸出電流采樣電阻。當輸出電流超載(大于0.8A)或短路時,R18上產生較大壓降,使OP1輸出電位急劇降低,光電耦合器控制振蕩脈沖變窄,由L1耦合到L3的平均能量也大幅度降低。

即使輸出短路,輸出電流也僅有十幾毫安,從而避免了輸出端超載甚至短路對開關電源自身造成的威脅。穩壓部分由TL431等周邊電路組成,電壓采樣點取自被充電電池兩端,按圖1中R13+R14參數值,空載輸出電壓為5.25V。對于3.6V可充電池的最大充電電流為0.95A,適合對2A·h以上的鎳鎘或鋰電池直接充電。若用它對0.7~1A·h的鎳鎘或鋰電池充電時,充電回路內可串接一只電阻為 1.5~2.5Ω、功率0.5W的限流電阻,使充電電流被限制在0.3~0.4A。
