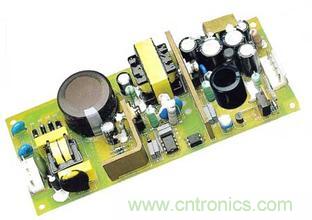

第一點，在通常情況下buck系統的輸入與輸出電壓是按著開關管占空比計算的。

打個比方，輸入電壓為24V，輸出電壓為12V，那么占空比應該是50%。這個理論推導大多數情況下是不遵守的。因為這個是在開關電源滿量程下推導的。事實上，開關電源一般工作都會(huì )小于最大量程輸出。這里有一個前提，就是一個周期內輸入的能量會(huì )與輸出的能量相抵消。如果不能抵消呢?那么開關電源就會(huì )進輕跳模式，即連續幾個工作周期內有開關波形輸出，然后連續幾個周期內都沒有開關波形。保證輸入能量與輸出能量相等。從理論上講，可以認為是變成了頻率更低，占空比更低的一個開關波形。也可以理解為，開關電源的拓撲結構中的開關管控制的精度有限，在一個周期內可能占空比的分辨率只能到0.5%，想要實現0.01%的精度，只能用更多的周期來逼近。比如說，5% 4% 4% 4%的四個連續開關周期組合成了一個4.25%的占空比。這讓人聯想到，DLP 投影儀和背投彩色電視機，其實也是這個原理，DLP 的核心芯片只能讓一個點變亮或者變滅，曝光燈光通過色輪投在DLP上，DLP 的反射光通過鏡頭射出。如果用高速攝像機 DLP 畫面，那么應該是能看到不同顏色的單色畫面。 通過人眼的暫留效應，進行空間合成。軟件中也是如此，體積和速度，軟件可以用空間換時間，可以用時間換空間。

第二點，下面這三種開關電源系統，buck、boost、buck-boost，在執行在冷啟動的過程中都是由0開始啟動到工作狀態。

用于濾波的電容也是從0開始充電到規定的電壓。事實上，如果不加以限制，能產生很大的 In rush 電流。對系統造成不可逆的損傷。同理，在負載變動，輸出功率變化的情況下，都會(huì )出現 In rush 電流。 為什么會(huì )出現這種現象，還是控制電路的控制方法問題。一般開關電源的輸出都是恒壓源，只對電壓做追蹤控制。電壓時控制目標，開關管流過去的不是電壓，而是能量。應對能量加以控制和限制，而不是光禿禿的電壓。

第三點，Invert 是一種極其復雜的電源，特別是三相電的高頻PWM整流器是尤其復雜的。

控制方法多種多樣，五花八門。但往往我們忽視了一些最基本的電路認識。為什么Invert電源能做到能量的雙向流轉?那是因為AC->DC時，外面的AC電源、電感、開關管組成了一個boost，向高壓直流母線輸入能量;DC->AC時，直流母線作為電源，通過電感，開關管組成一個buck，向AC電源供電。由于市電AC源可相當于一個巨大的負載，而boost和buck又是一種內阻可變的電源(適當的控制方法)。即使AC線電壓來回翻轉，也不會(huì )影響電路的工作。這些最基本的知識，讓我們明白了，再復雜的東西都是由簡單的東西復合而成，基礎往往比具體的技術更重要。
