【導讀】說到智能手機的充電器設計市面上是一個接著一個的設計，但是擁有市場強競爭力的手機充電器設計不是一件容易的事情，畢竟是決定著商業價值和用戶體驗。本文為大家介紹一款新的手機充電器設計，詳細的介紹了充電器設計原理圖和軟硬成本的分析，以及詳細的BOM清單奉獻。大家可以客觀的評價下該手機充電器設計方案是否具有競爭力？
手機充電器原理圖：
特點：電路簡單，性能穩定，兼容性/容錯能力強（針對低端充電器所使用的便宜的物料、變壓器），針對電容觸摸屏手機在不加Y電容情況下可以實現無干擾輸出，全電壓輸入，最大可以做到5V/1A（5W）。
優點：
手機充電器設計的硬性成本對比分析：
1.節省人員，同RCC方式電路相比，器件可以減少5個左右，可以讓生產線少2個人。
2.硬件成本更低（同帶光耦的RCC充電器比），我們LP3002可以替代光耦、穩壓二極管、開關三極管及輔助的2個器件，從而降低0.05左右的物料成本。
3.目前插件的加工成本最低為0.015/器件，少5個器件可以降低加工成本0.075元。
4.當做電容觸摸屏手機充電器時，省掉Y電容，可以降低0.05元成本。
硬性成本合計可以降低0.175元。
[page]
手機充電器設計的軟性成本：
1.理論上炸機率為0，比目前RCC電路5%的炸機率，將降低5%的成本。
2.生產直通率達到99%以上，比目前90%左右的直通率提升近10%，可以幫助客戶提高出貨速度，降低不良品比例，每天至少提升5%的出貨量，相當于降低5%的成本。
3.產品一致性好，從目前RCC電路大于+-10%的輸出精度提升到+-5%的精度，減少次品率，從而降低成本3%。
4.產品質量穩定，減少生產線的維修工和產線工程師，從而降低成本（按一條拉1個維修配置）。

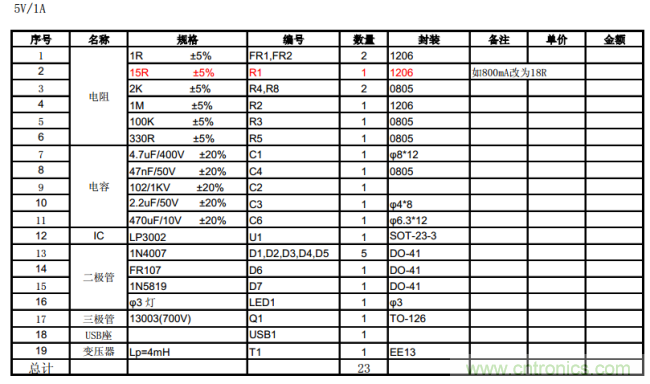

手機充電器設計方案的BOM清單：
