近年來，隨著電力供應不足問題日益凸顯，為實現設備節能，對于電源的高效化需求也日益高漲。而另一方面，75W以上的電子設備卻存在著矛盾問題---為抑制對其他設備造成有害干擾的高次諧波，需要搭載PFC控制器，而搭載PFC控制器卻會(huì )導致效率下降。
另外，在以大型液晶TV為代表的100W級別的設備中，為減輕設計與評價負擔，提高修理的便利性，電源朝著適配器化方向不斷發展。但是，傳統的搭載QR控制器的AC/DC轉換器IC和分別使用PFC電路的電路結構，與電源的進一步節省空間需求趨勢相悖，存在著PCB板面積增大的問題。
此次，ROHM于業界首家在IC上搭載可自由設定PFC控制器ON/OFF的ON/OFF設定功能。不僅提高了輕負載時的轉換效率，還有助于降低待機功耗。另外，在升壓轉換器方式的PFC控制器上搭載了ROHM獨有的PFC輸出新控制方式。因此，可大幅提升尤其是AC100V產品的效率。例如，在100W級別的電源中使用本IC產品時，效率在A(yíng)C100V時為89.0％，在A(yíng)C230V時為89.5％，滿足國際標準能源之星 6.0所規定的88％以上的要求。
不僅如此，通過優化布局，可將以往分別使用的PFC控制器與QR控制器一體化封裝，與以往相比，零部件數量可減少約20％。
ROHM充分發揮這些技術優勢，擁有了從一次電源IC到DC/DC轉換器IC的豐富的產品陣容，通過為客戶提供整體解決方案，持續為系統整體的節能化而貢獻力量。
特點
1．業界首家搭載PFC控制器ON/OFF設定功能，成功提升輕負載時的轉換效率并降低待機功耗
? 監測二次側的負載功率，針對該功率對PFC控制器進行ON/OFF 控制，尤其有助于提升在無需PFC的負載范圍（75W以下）的電 源轉換效率。
? 在100W級別的電源中使用本IC產品時，待機功耗在A(yíng)C100V時為85mW以下，在A(yíng)C230V時為190mW以下，滿足國際標準能源之星6.0所規定的210mW以下的要求。
2．QR控制器與PFC控制器一體化封裝，大大減少零部件數量
通過將PFC控制器與QR控制器一體化封裝，可減少通用設計部分的零部件數量。與以往通過外置使用PFC電路的情況相比，成功減少了約20％的零部件數量。
3．利用ROHM獨有的PFC輸出新控制方式，針對世界各國的AC輸入電壓均可實現更高效率
世界各國的AC電壓的輸入范圍不同，以往的PFC IC的輸出電壓是恒定的，因此，在A(yíng)C100V輸入時，存在開關損耗增大的課題。
本產品通過搭載PFC輸出新控制方式，可輸出適合AC輸入電壓的電壓。例如，在100W級別的電源中，與AC100V、PFC輸出固定的情況相比，預計轉換效率可提升約1～2％。

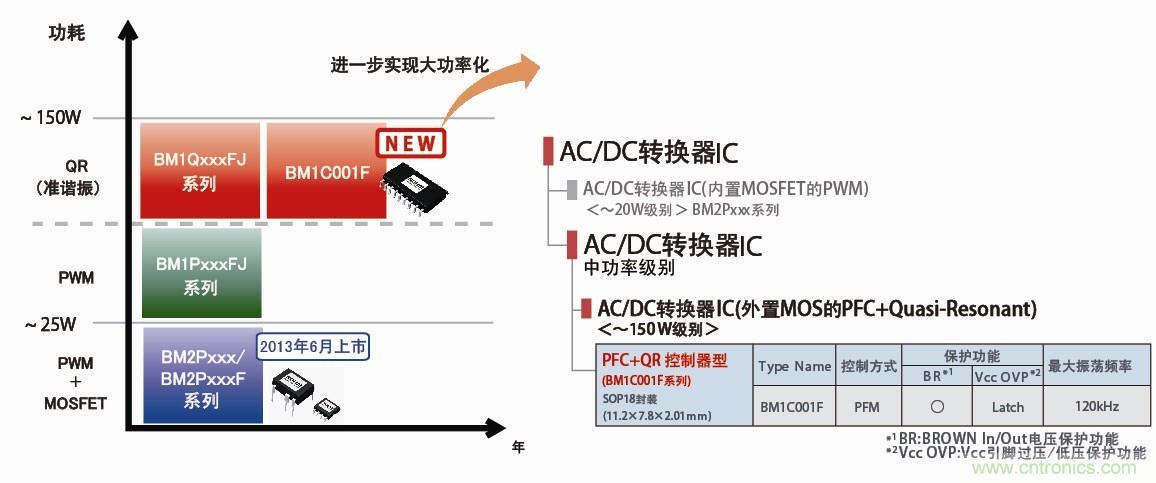

＜產品路線圖＞ ＜產品規格表＞
術語解說
?PFC（Power factor correction）控制器
為降低高次諧波電流，電源的功率因數接近1的控制器。在歐洲，已規定必須在75W以上的設備中使用，在日本也已幾乎普及。
?QR（Quasi-Resonant）控制器
在需要中功率的設備中，轉換效率比PWM控制器更高的控制器。利用諧振現象，還可降低電源噪聲。
?高次諧波
針對基波頻率，具有整數倍頻率的電流或電壓。
