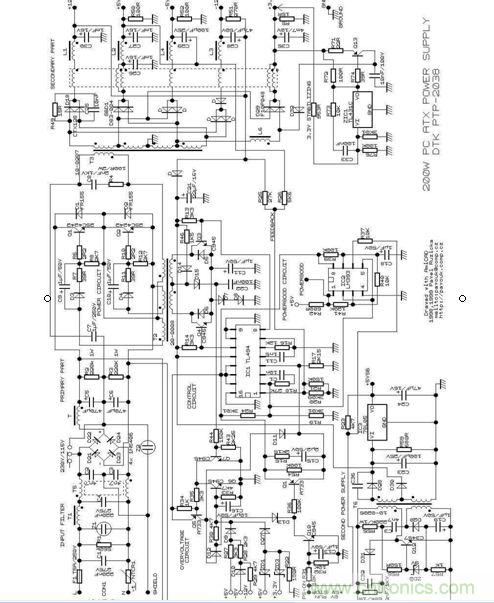

圖 電腦電源拆除圖

注：關于上圖的拆除圖的清晰原理圖，由于文章圖形大小要求，可以詳見附件：http://zzmyjiv.cn/power-dl/1146

1：先拆除5V等輸出端的整流二極管（保留12V的整流二極管），更換12V處的濾波電容，參考上圖拆除圖中以下元件D（這個是供494電源的，很好找的，負極接12V輸出端的，正極連到494的12腳），R25，R26，R20，R21（494第1腳的元件）R19，R24（494第2腳的元件，并且切斷與393的連接），簡單的方法是直接切斷494第1，2腳與線路板的連接；

2：切斷494第15，16腳與線路板的連接，一般AT電源上這2腳是不用的，我們要用他來控制輸出電流；

3：拆掉LM393的1，2，3腳元件；
[page]
下面就要改電壓和電流取樣了，一般大家都在494的2個比較器的一端設一個固定的基準電壓，然后取樣輸出電壓(取樣電壓通過電位器調節比例)和固定的基準電壓進行比較,達到輸出電壓可以調節的目的,這樣的話,使的電壓的調整下限受到基準電壓的限制,而我現在是調節基準電壓,輸出端的電壓取樣用固定比列,這樣一來,基準電壓可以從0V起調,取樣電壓和基準電壓比較后的結果大家應該可以想到,
實際的結果是輸出端電壓可以到20V的電壓表顯示0V,呵呵。

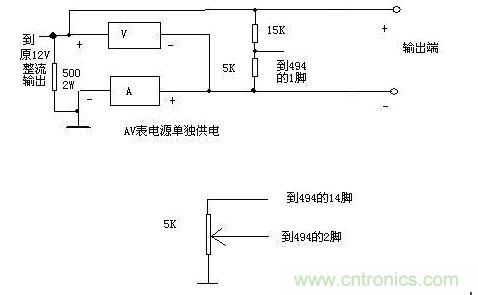

利用了1個0-20V和1個0-20A的表作顯示，表的接法如下圖 ：

取用一個電位器（我用的5K），1端接地，另一端接494的14腳，中心腳接到494的2腳，在原12V輸出處接一個15K電阻到494的1腳，另在494的1腳接一個5K電阻到電流表的正端，在494的2腳和3腳接一個1000P左右的電容，這樣電壓控制部分就改好了，應該很容易吧，上面兩個電阻的數值是輸出上限20V，下限可以接近0V；

圖 利用了1個0-20V和1個0-20A的表作顯示，表的接法
[page]

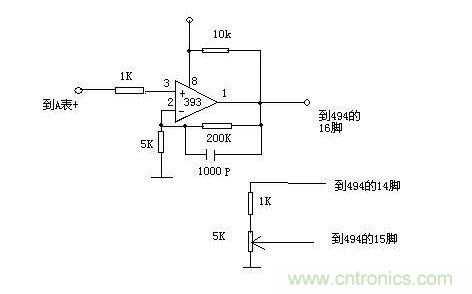

電流取樣部分比電壓部分稍多點，因為20A的電流表滿量程199mV，1A時10mV，0.1A時只有1mV，呵呵，這個電壓太小了，如果直接送到494去，那么電流控制精度就很差了，1mV電壓估計494不會(huì )動作，所以我拆掉了LM393的1、2、3腳元件，用它來構成一個大約40倍的放大器，這樣在10A 電流時輸出4V，0.1A時有40mV，將此電壓送到494的16腳，同15腳給定的約0-4V基準電壓比較；

圖 比較圖

輔助電源：

AT電源沒有輔助電源，用了一個幾塊錢的電子變壓器，就是點12V射燈的DD，繞了3個繞組，整流后經過一個7812,2個7805穩壓，(一個12V和兩個5V，3組獨立)兩個5V給表供電，12V給494供電，接到494的12腳，即原來拆掉的D的+端。

對了，把電源板和連接外殼處的銅箔切斷（電路板螺絲固定孔處），不要讓外殼和電源地相連，可以通過0.1的電容將外殼接地，再在原12V輸出端電容處接一個幾百歐姆1-2W的電阻(我用了2個1K1W并聯)，風扇電源也要改接的哦~~~呵呵！

哈哈，現在可以用了！(另外2個5K的電位器如果用多圈的就更好了)。
