Maxim Integrated Products, Inc.推出業內尺寸最小的雙極性±5V、16位模數轉換器(ADC) MAX11166和MAX11167，現已開始供貨。MAX11166和MAX11167采用微型9mm2封裝，是僅有的內置帶緩沖基準的12引腳、16位雙極性ADC，與競爭方案相比大大降低了成本，并可節省至少88%的電路板空間。該系列高度集成ADC采用超擺幅(Beyond-the-Rails)技術，在正5V單電源供電條件下能夠處理±5V輸入信號，無需額外的負電源，有效簡化系統設計。19.5mW (500ksps采樣速率)、1μA 關斷電流的低功耗設計，使得該系列ADC非常適合高精度測量數據采集系統(DAS)、工業控制系統/過程控制、醫療設備和自動測試設備(ATE)。

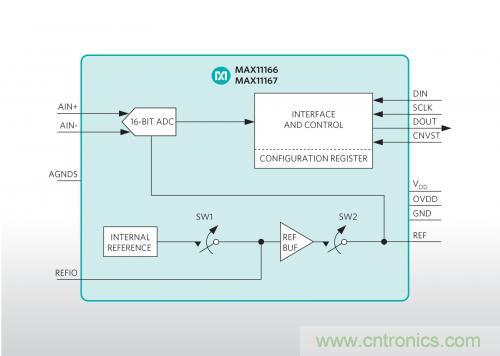

圖題：Maxim推出業內最小的雙極性、超擺幅ADC

MAX11166和MAX11167通過SPI兼容串口以2.5V、3V、3.3V或5V邏輯電壓進行通信，采樣速率分別為500ksps和250ksps?？赏ㄟ^(guò)串口將多個ADC菊鏈連接，用于多通道同時采樣；此外器件還提供轉換完成信號指示，簡化系統同步和定時。Maxim專有的輸入電荷泵架構允許對高阻輸入源直接采樣，從而在一些應用中省去了驅動ADC輸入所需的外部模擬緩沖器。

主要優勢

高集成度：業內封裝尺寸最小(9mm2)的16位ADC，內置帶緩沖的基準，通過超擺幅技術能夠實現真正的地電位以上及以下的±5V雙極性測量

優異的模擬性能：92.6dB SNR支持較寬的動態范圍、具有業內最佳的線性度指標(±0.5 LSB INL、±0.2 LSB DNL，典型值)，能夠以競爭方案一半的功耗實現高精度測量

設計簡便：內部帶緩沖的高精度電壓基準和高阻抗輸入可降低功耗、節省空間

業界評價

Maxim Integrated負責ADC產品線的執行總監Martin Mason表示：“Maxim是唯一一家在微型16位雙極性ADC中集成基準的公司，在微型封裝內集成基準并提供雙極性輸入能夠為工程師降低功耗、節省空間及成本”。

Databeans研究總監Susie Inouye表示：“過去，工程師必須借助外部電路以實現真正的雙極性信號測量。MAX11166和MAX11167系列器件能夠兼具小尺寸與寬輸入范圍特性，內部基準可使工程師有效簡化設計”。

供貨、溫度及價格信息

可靠的12引腳封裝(3mm x 3mm TDFN)，支持±5V輸入以及250ksps和500ksps采樣率
-40°C至+85°C工作溫度范圍

具有18位擴展分辨率版本的器件將于2013年上半年發布。
