圖1：通過采用GaN功率元件實現小型、輕量、高效率

安川電機開發出了采用GaN功率元件的光伏發電系統用功率調節器。利用該元件將體積減小了45％，重量減輕了約27％（b）。2.5kW輸出時實現了98.2％的高效率。

可以削減體積的理由有三個

第一，GaN功率元件產生的電力損失較小。其中，“開關損失尤其小”（安川電機）。電力損失減小的話，電力轉換器的發熱量就會(huì )降低，因此即使縮小電力轉換器的體積、減小熱容量，溫度也不易上升。

第二，提高了開關頻率。開關頻率越高，越能縮小電抗器等外設的尺寸。此次的開發品開關頻率為50kHz。雖然安川電機沒有公布詳情，不過估計為現有產品的5倍左右。安川電機針對50kHz頻率與部件廠商共同新開發了電抗器。雖然是新開發品，但考慮到實用化，并未使用高成本部材。

第三，縮小了功率元件的柵極驅動電路。GaN功率元件的輸入容量較小，因此該驅動電路的電源部能夠小型化。

采用此次開發品的GaN功率元件是耐壓為600V的GaN功率晶體管。600V耐壓的要求可以利用SiC制MOSFET來滿足。SiC制MOSFET也像GaN功率晶體管一樣，可以降低功率調節器的電力損失并實現小型化。不過此次采用GaN是因為其在成本和性能方面更加優異。
[page]
價格比SiC低

成本方面，在耐壓為600V的產品中，GaN功率晶體管的價格有望低于SiC制MOSFET。原因是，GaN功率晶體管目前可以在廉價的6英寸口徑Si基板上制作。而且，為利用8英寸產品也已經展開了研究開發。

而SiC制MOSFET目前不但制造價格高，還需要采用口徑只有4英寸的SiC基板。6英寸產品要到2015年前后才能穩定供給。

克服缺點

在耐壓為600V的用途中，GaN功率晶體管的電性能要優于SiC制MOSFET。例如，開關損失和輸入容量比較小。此外，解決了性能不如SiC的問題，這也很重要。首先，實現了600V耐壓的產品。而此前投產的產品，耐壓只有200V。

其次，可實現只在柵極加載電壓時導通的“常閉工作”。功率調節器等電力轉換器出于安全性的考慮，強烈要求常閉工作。

此次采用的GaN功率晶體管由美國Transphorm公司制造，為常開工作。不過，通過在該GaN功率晶體管上級聯（Cascode）Si制MOSFET，實現了常閉工作。兩個元件封裝在一個封裝中。由此，GaN功率晶體管也實現了可常閉工作的600V耐壓產品。

另外，還解決了GaN功率晶體管的“電流崩塌”課題。電流崩塌是指，以高電壓工作時，該元件的導通電阻突然增大，導致電流難以流過的現象。

推動GaN普及

隨著大型電力轉換器企業安川電機采用GaN功率晶體管，以及實現常閉工作的600V耐壓產品的亮相，利用該元件的趨勢今后將會(huì )加速。實際上，除Transphorm公司以外，提供600V耐壓GaN功率晶體管的其他企業也在不斷增加（圖2）。例如，富士通半導體宣布決定2013年下半年開始量產。美國EPC和美國International Rectifier（IR）也在致力于600V耐壓產品的開發。

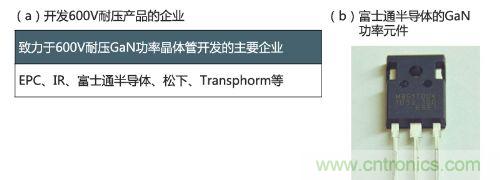

圖2：耐壓為600V的產品接連亮相

安川電機采用了Transphorm公司的600V耐壓GaN功率元件。除了Transphorm外，還有很多其他企業致力于600V耐壓GaN功率晶體管的開發（a）。例如富士通半導體預定從2013年下半年開始量產（b）。
