【導讀】本應用筆記介紹了如何使用Dialog GreenPAK? SLG46620V創(chuàng )建智能數字調光器設計。調光器是住宅、酒店和許多建筑中常用的照明開關。較舊版本的調光開關是手動的，一般包含一個旋轉開關（電位計）或多個按鈕來控制照明水平。本應用筆記介紹了如何創(chuàng )建可以通過兩種方法（智能手機和物理按鈕）控制照明亮度的數字調光器。
術語和定義
CMIC：可配置混合信號IC（Configurable Mixed-Signal Integrated Circuits）
UART：通用異步收發器（Universal asynchronous receiver-transmitter）
LED：發光二極管（Light-emitting diode）
SPI：串行外設接口（Serial Peripheral Interface）
PWM：脈沖寬度調制（Pulse-width modulation）
FSM：有限狀態機（Finite-state machine）
LUT：查找表（Look-up table）
DFF：D觸發器（D-type flip-flop）
引言
本應用筆記介紹了如何使用Dialog GreenPAK? SLG46620V創(chuàng )建智能數字調光器設計。調光器是住宅、酒店和許多建筑中常用的照明開關。較舊版本的調光開關是手動的，一般包含一個旋轉開關（電位計）或多個按鈕來控制照明水平。本應用筆記介紹了如何創(chuàng )建可以通過兩種方法（智能手機和物理按鈕）控制照明亮度的數字調光器。這兩種模式可以無縫地協同工作，用戶可以通過按鈕或智能手機來調高或調低照明亮度。該項目采用了SLG46620V 可配置混合信號IC（CMIC）、HC-06藍牙模塊、按鈕和LED。
我們將使用SLG46620V CMIC，它有助于將分立器件數量降到最少。GreenPAK IC體積小，含有多用途組件，有助于設計人員減少產品設計的元件數量和增加新功能。此外，項目的成本也隨之降低。SLG46620V這顆小巧的芯片中包含一個SPI連接接口、多個PWM模塊、有限狀態機（FSM）以及很多有用的附加模塊。這些組件有助于設計工程師創(chuàng )建可以通過藍牙設備或墻壁按鈕進行控制的實用智能調光器，支持延時調光，并提供額外的可選功能，而無需使用微控制器或昂貴的元件。
項目特點：
1.兩種控制方法：移動app和實體按鈕
2.平滑的燈光開關過渡。這對消費者來說更健康，也給人一種更豪華的感覺，這對酒店和其他服務行業很有吸引力。
3.睡眠模式功能。這是此應用的一項附加價值，當用戶開啟這個模式時，燈光亮度會(huì )在10分鐘內逐漸降低。這有助于患有失眠癥的人，它也適用于兒童臥室和零售店（關閉時）。
項目界面
該項目界面有四個按鈕，作為GreenPAK輸入：
開/關：打開和關閉燈光（軟啟動/關閉）
調亮：調高燈光亮度
調暗：調低燈光亮度
睡眠模式：開啟睡眠模式時，燈光亮度會(huì )在10分鐘內逐漸降低。這給用戶睡前一些時間，并確保燈光不會(huì )整夜都亮著。
系統將輸出一個PWM信號，該信號將傳送到外部LED和睡眠模式LED指示燈。
GreenPAK芯片

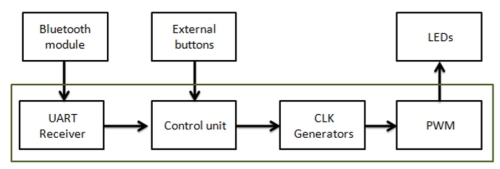

圖1：調光器框圖
該GreenPAK設計由4個主要功能塊組成。第一個是UART接收器，它從藍牙模塊接收數據，提取命令，并將它們發送到控制單元。第二個功能塊是一個控制單元，它接收來自UART接收器或外部按鈕的命令?？刂茊卧獩Q定所需的操作（打開/關閉、調亮、調暗、啟用睡眠模式）。該單元使用LUT實現。
第三個功能塊是時鐘（CLK）發生器。在此項目中，采用了一個FSM計數器來控制PWM。FSM的值將根據3個頻率（高、中和低）給出的命令而變化（升高、降低）。在這個部分中，將生成三個頻率，所需的時鐘信號根據要求的順序傳輸給FSM；在打開/關閉操作時，高頻信號傳輸到FSM來進行軟啟動/停止。在調光期間，中頻信號通過。低頻信號在睡眠模式通過，從而更慢速地降低FSM值。然后，燈光亮度也會(huì )緩慢下降。第四個功能塊是PWM單元，它向外部LED生成脈沖。
GreenPAK設計
使用GreenPAK創(chuàng )建調光器設計的最佳方法是使用8 bit FSM和一個PWM。在SLG46620中，FSM1包含8 bits，可與PWM1和PWM2一起使用。必須連接藍牙模塊，這意味著必須使用SPI并行輸出。SPI并行輸出bits 0到7連接與DCMP1、DMCP2和LF OSC CLK、OUT1、OUT0 OSC輸出復用。PWM0從FSM0（16 bits）獲得其輸出。FSM0不會(huì )停在255；它可以增加到16383。為了將計數器值限制在8 bits，增加了另一個FSM；FSM1用來指示計數器何時達到0或255。FSM0用于生成PWM脈沖。由于必須同時更改兩個FSM的值來確保它們具有相同的值，因此設計變得有點復雜，兩個FSM都具有預定義的、有限的、可選CLK。使用CNT1和CNT3作為介體將時鐘信號傳送到兩個FSM。
設計包含以下部分：
1．UART接收器
首先，我們需要設置HC06藍牙模塊。HC06使用UART協議進行通信。UART代表通用異步接收器/發射器。UART可以在并行和串行格式之間來回轉換數據。它包括一個串行到并行接收器和一個并行到串行轉換器，它們的時鐘是分開的。HC06中接收到的數據將傳輸到我們的GreenPAK器件。引腳10的空閑狀態為HIGH。發送的每串數據都以邏輯低啟動位，隨后是可配置數量的數據位，以及一個或多個邏輯高停止位。
HC06發送1個起始位、8個數據位和一個停止位。它的默認波特率是9600。我們將從HC06發送數據字節到GreenPAK SLG46620V的SPI模塊。
由于Silego SPI模塊沒有起始位或停止位控制，因此這些位用于使能和禁用SPI時鐘信號（SCLK）。當引腳10變?yōu)長OW時，IC已經接收到一個起始位，所以我們使用PDLY下降沿檢測器來識別通信的開始。該下降沿檢測器為DFF0提供時鐘，使SCLK信號能夠為SPI模塊提供時鐘。
我們的波特率為每秒9600位，所以我們的SCLK周期是1/9600 = 104 μs。因此，我們將OSC頻率設置為2 MHz，并使用CNT0作為分頻器。
2 MHz-1 = 0.5 μs
(104 μs / 0.5 μs) - 1 = 207
因此，我們希望CNT0計數器值為207。為確保不丟失數據，在SPI時鐘上增加半個時鐘周期延遲，從而SPI功能塊在正確的時間進行計時。這是通過使用CNT6、2-bit LUT1和OSC模塊的外部時鐘來實現的。CNT6的輸出在DFF0計時52 μs后才會(huì )變高，這恰好是我們SCLK周期104 μs的一半。當它變高時，2-bit LUT1 與門允許2 MHz OSC信號進入EXT. CLK0輸入，其輸出連接到CNT0。
圖2：UART接收器
2．控制單元
在這部分中，將根據UART接收器接收的字節或根據來自外部按鈕的信號執行命令。引腳12、13、14、15被初始化為輸入，并連接到外部按鈕。
每個引腳內部連接到OR門輸入，門的第二個輸入端通過藍牙連接來自智能手機的相應信號，該信號將出現在SPI并行輸出上。
DFF6用于激活睡眠模式，其輸出變?yōu)楦?，上升沿?lái)自2-bit LUT4，而DFF10用于維持照明狀態，其輸出從低變?yōu)楦?，當每個上升沿來自3-bit LUT10輸出時反之亦然。
FSM1是一個8-bit計數器；當它的值達到0或255時，它在輸出上給出一個高脈沖。因此，它用于防止FSM0（16-bit）的值超過255，它的輸出復位DFF，并且它將DFF10狀態從開啟變?yōu)殛P(guān)閉。如果照明由按鈕 + 和 - 控制，并且已達到最大/最小值，亦是這樣。
連接到FSM1輸入的信號keep、up將通過P11和P12到達FSM0，以保持同步，在兩個計數器上保持相同的值。

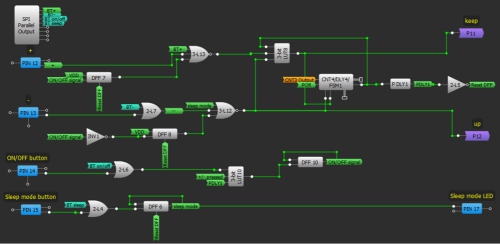

圖3：控制單元設計
3．時鐘發生器和復用器
在這部分中，將生成三個頻率，但只有一個頻率將在任一時候為FSM計時。第一個頻率是RC OSC，它從矩陣0到P0取出。第二頻率是LF OSC，它也從矩陣0到P1取出。第三個頻率是CNT7輸出。
根據3-bit LUT14輸出，3-bit LUT9和3-bit LUT11允許一個頻率通過。之后，所選擇的時鐘通過CNT1和CNT3發送到FSM0和FSM1。

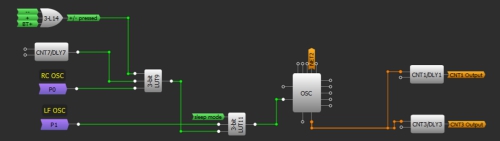

圖4：時鐘發生器設計
4. PWM
最后，FSM0值轉換為PWM信號，通過引腳20出現，引腳20初始化為輸出，并連接到外部LED。
圖5：PWM功能塊
安卓app
安卓app具有類似于真實界面的虛擬控制界面。它有五個按鈕：ON/OFF、UP、DOWN、睡眠模式和連接。該安卓應用程序將按鈕按動操作轉換為命令，并將命令發送到藍牙模塊來執行。
這個app是用MIT App Inventor制作的，不需要任何編程經驗。App Inventor允許開發人員使用網頁瀏覽器連接編程模塊來為安卓OS設備創(chuàng )建應用程序。您可以將我們的App導入MIT App Inventor，具體步驟為：?jiǎn)螕粑业挠嬎銠C上的項目 - > 導入項目（.aia），然后選擇此App Note中包含的.aia文件。
要創(chuàng )建安卓應用程序，必須啟動新項目。需要五個按鈕：一個是藍牙設備的列表選擇器，其他是控制按鈕。我們還需要添加藍牙客戶端。圖6是我們的安卓app用戶界面的截屏。
添加按鈕后，我們將為每個按鈕分配軟件功能。我們將使用4 bits來代表按鈕的狀態。每個按鈕一個bit， 因此，當您按下按鈕時，一個特定的數字將通過藍牙發送到實際電路。
圖6：按鈕的編程模塊
這些數字如表1所示：
表1：指令-Bit表示
圖7：按鈕編程模塊

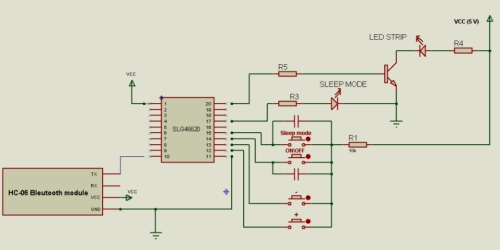

圖8：電路原理圖

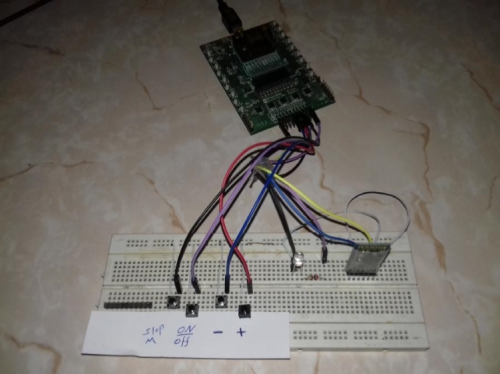

圖9：原型界面
總結
本應用筆記介紹了一種可以通過兩種方式（安卓app和實體按鈕）控制的智能調光器。介紹了GreenPAK SLG46620V內部四個獨立的功能塊，用于控制增加或減少燈光PWM的工作流程。此外，還介紹了睡眠模式功能，作為該應用中可選的額外調制的示例，該示例是低電壓的，也可以更改成高電壓的功能。
