【導讀】出于降低綜合成本和縮減尺寸的考慮，LED民用照明領域大部分都采用了非隔離內置MOS無PFC的BUCK電路。這是為什么呢？原來是體積小、低成本、高效率、無頻閃，無功率因數校正等等優點。是不是這樣的呢？請看下文。
關于無頻閃的研究，從電源層面來看是最直觀的，其實就是關于“頻率”的問題，超高頻人眼跟CCD探頭都不會(huì )有感覺，低頻人眼和CCD探頭都會(huì )有直觀的感受。實現無頻閃的方式要么做超高頻直流輸出，要么就真正去除或者降低直流中的紋波含量。
在“LED無頻閃技術之被動PFC（填谷電路）”和“LED無頻閃技術之兩級電路”中，介紹了功率因數的重要性和如何實現功率因數補償。明確的知道功率因數的高低不會(huì )影響電源的功耗，提高功率因數更多的是出于降低電源對公共電網的用電壓力。
隨著LED民用照明市場的爆發式增長，LED燈具配套材料中的散熱器件和光源成本都下降明顯，LED驅動電源的成本壓力尤為突出。

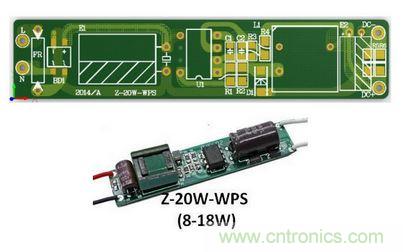

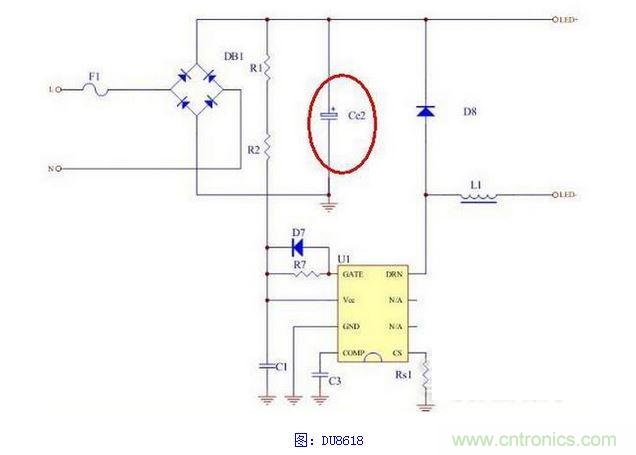

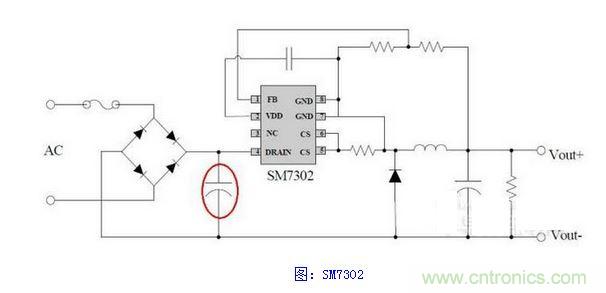

出于降低綜合成本和縮減尺寸的考慮，LED民用照明領域大部分都采用了非隔離內置MOS無PFC的BUCK電路（非隔離的SM7302、DU8618）。
BUCK電路中，橋堆后面的電解電容的取值大小直接影響輸出的穩定性和紋波大小。

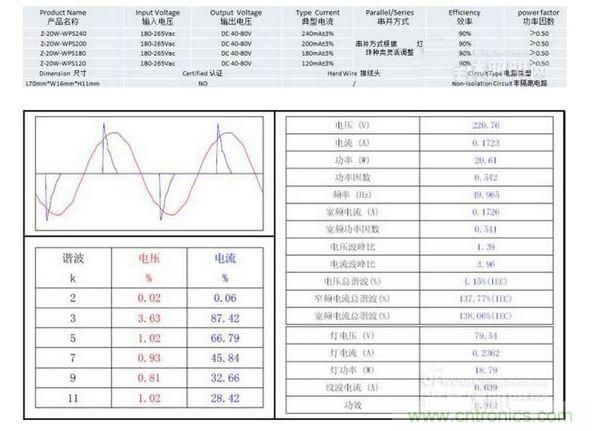

BUCK電路無功率因數校正，故PF值大都在0.5左右，波形如下圖。體積小、低成本、高效率、無頻閃是它的最大優點，最大的缺點是諧波較高。
