【導讀】LED燈設計師的挑戰之一便是創(chuàng )建能產生恒定光輸出同時沒有明顯閃爍的照明系統。在使用單級LED驅動器的系統中，沒有閃爍的照明很難實現，因為線路電壓的隨機失真使LED電流不穩，產生閃爍。電路反饋?lái)憫ǔＪ菃?wèn)題的根本原因，因為它可能對失真不能做出足夠快的反應。
為了解決這個問題，我們設計了一個7.8W LED系統并使用功率因素校正(PFC)控制電路進行試驗。我們發現兩者結合-使用內部產生的正弦參考和非連續導通模式(DCM)操作-能夠改善性能，減少組件數量并消除閃爍。
內部產生的數字正弦參考
在多數使用電流模式操作以控制PFC的設計中，通過使用電阻分壓器感應輸入電壓獲取正弦參考。一個內部產生的正弦參考，它使用數字映射產生，能夠使降壓-升壓拓撲的LED電流更加穩定。內部產生的正弦參考還可以消除電阻分壓器，實現更少的組件數量以及更緊湊的設計。圖1提供電路的框圖。

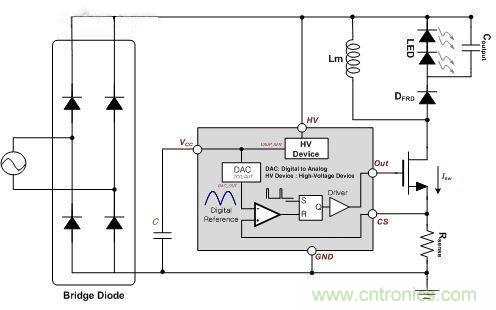

圖1. LED驅動器配置
CRM與DCM操作
在使用升壓拓撲的轉換器中，輸入電流由電感電流配置。由于存在一個恒定導通時間和可變關斷時間，這在臨界導通模式(CRM)操作中優化PFC。另一方面，由于使用降壓-升壓拓撲，輸入電流和開關電流成正比。結果，PFC在CRM操作中降低，并且線路峰值電壓變得更平。輸入電流由MOSFET接通相關的電感電流確定。
基于等式1，輸入電流通過控制恒定導通時間和降壓-升壓轉換器中的恒定轉換周期與輸入電壓成正比。這表示最佳方式為具有固定導通時間的非連續導通模式(DCM)操作。
恒定電流線路調節
如上所述，要改善LED電流波動和線路電壓失真，我們的設計在降壓-升壓轉換器中使用DCM操作和固定內部正弦參考。這種方法在調節LED電流方面做的更好，它沒有明顯的閃爍，即使在90Vac和265Vac之間存在線路電壓瞬態。圖2顯示電感電流的電流斜率。

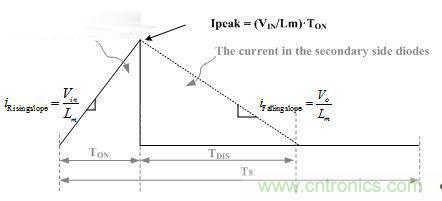

圖2. 電感電流的電流斜率
在等式2中，由于固定正弦I峰值受到內部參考的控制，輸出電流并非輸入電壓的一項功能。圖3顯示恒定電流的線路調節。
圖3. 恒定電流線路調節
當輸入電壓發生變化，LED電流受到固定I峰值和固定電感電流下降斜率的恒定調節。
[page]
恒定功率負載調節
因為I峰值和Ts受到控制器的固定，輸出電流減少，并且輸出功率隨著輸出電壓的增加而受到持續調節。
調節： 線路與負載

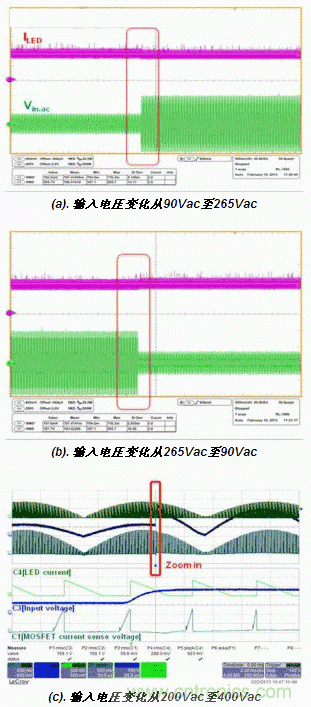

通常線路調節用于調節輸出電流，以作為對輸入電壓變化的反應。負載調節用于維持輸出功率，與LED正向電壓變化無關。隨著正向電壓下降以作為對系統溫度或LED降額的反應，恒定電流負載調節用于減少LED功率和降低發光。圖4顯示輸入電壓從 90Vac至265Vac，(b) 265Vac至90Vac以及 200Vac至400Vac的變化引起的線路電壓失真。
圖4. 線路電壓失真
結論
在DAC和DCM模式中使用固定正弦參考的降壓-升壓LED驅動器組合具有固定頻率，能夠幫助減少閃爍。當線路電壓具有隨機變化時，內部產生的正弦參考大大減少LED電流。另外，設計提供更加持續的亮度和恒定的功率負載調節，因為電流模式控制使用溫度或LED降額以補償LED正向電壓降。
