【導讀】2021年4月20日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于意法半導體（ST） STM32 Cortex-M4（STM32F4 or L4）的碼表方案。
在單片機系統上實現圖形界面，最簡單是使用串口屏的方式，但是在體積有限的手持應用中，串口屏顯的體積與適配性往往不能適應需求，這就需要使用GUI框架來完成圖形界面。在單片機領域，TouchGFX是一種面向STM32微控制器優化的高級免費圖形軟件框架。

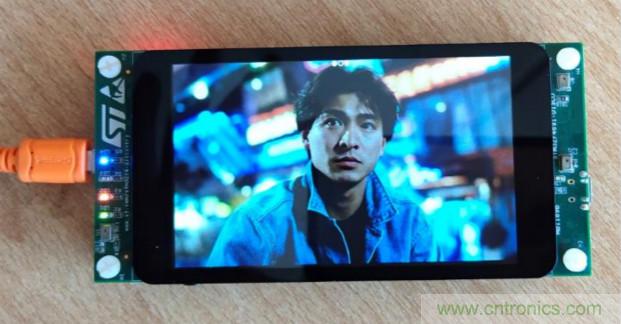

圖示1-大聯大友尚推出基于ST STM32 Cortex-M4（STM32F4 or L4）碼表方案的展示板圖（一）
利用STM32的圖形功能和架構，TouchGFX通過創(chuàng )建令人驚嘆的類智能手機圖形用戶界面加速了人機界面的革命進程。TouchGFX框架包括TouchGFX Designer、一個易于使用基于拖放的原型構建PC工具以及一個強大的圖形核心TouchGFX引擎。TouchGFX結合了所見即所得模擬器和自動代碼生成，使GUI開發變得更為簡單。

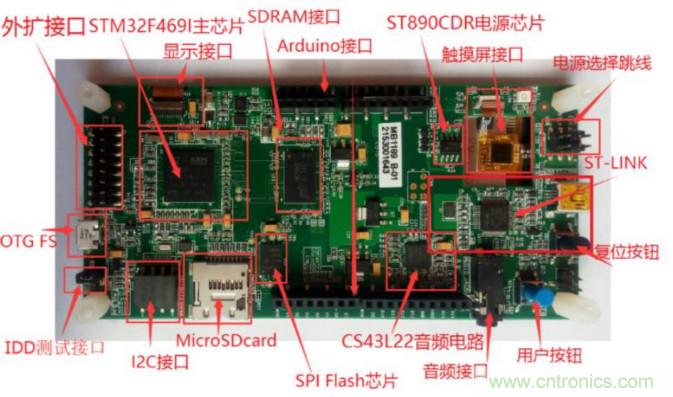

圖示2-大聯大友尚推出基于ST STM32 Cortex-M4（STM32F4 or L4）碼表方案的展示板圖（二）
相關工具介紹：
TouchGFX Designer是一個獨立的軟件工具，允許簡單和快速的圖形評估和概念證明。它與STM32CubeMX初始化和代碼生成工具完全兼容，可以在統一的項目環境中無縫地協同開發圖形和主應用程序。
STM32CuBeIDE是一種先進的C/C++開發平臺，具有STM32微控制器和微處理器的外圍配置、代碼生成、代碼編譯和調試功能。它基于Eclipse® /CDT框架和GCC工具鏈進行開發，GDB用于調試。它允許集成數百個現有插件，這些插件完成了Eclipse® IDE的功能。
STM32CubeProgrammer是一個多操作系統軟件工具，用于STM32產品的編程。它為通過調試接口（JTAG和SWD）引導加載程序接口（UART、USB DFU、I²C、SPI和CAN）讀取、寫入和驗證設備內存提供了一個易于使用和高效的環境。
STM32CubeMX是一種圖形化工具，它允許對STM32微控制器和微處理器進行非常簡單的配置，還可以通過一步一步的過程為Arm® Cortex® -M內核或Arm® Cortex® -a core生成部分Linux® 設備樹。

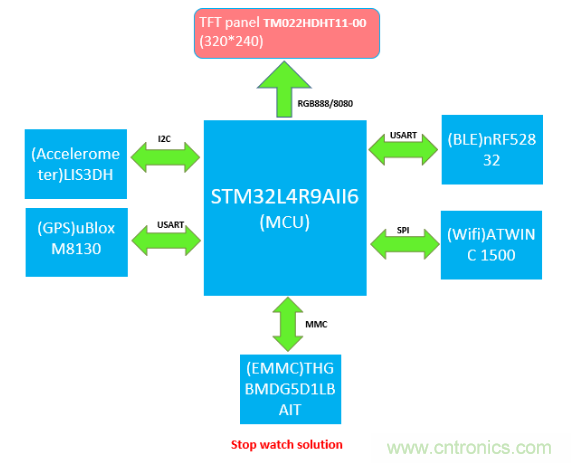

圖示3-大聯大友尚推出基于ST STM32 Cortex-M4（STM32F4 or L4）碼表方案的方案塊圖
核心技術優勢：
● 使用STM32F469發現工具包（32F469IDISCOVERY），用戶可以開發；
● 在帶有Arm® Cortex® 的STM32F469高性能MCU上輕松應用；
● M4核心和Chrom-ART加速器。Discovery kit支持廣泛的使用；
● 高級圖形、音頻、多傳感器支持、WVGA；
● 彩色顯示，安全，內存擴展和連接功能；
● 包括嵌入式ST-LINK/V2-1調試器/程序員。專用附加組件；
● 板可以通過ARDUINO® Uno或擴展連接器進行連接；
● 通過TouchGFX可以直接連接到此開發板，快速進行GUI產品的開發。
方案規格：
碼表參數規格：
● GPS支持GPS/GPS+北斗/GPS+GLONASS雙星定位；
● 顯示屏2.2寸專用戶外液晶彩屏，解析度240*320；
● 操作溫度-10℃~50℃；
● 產品大小85*53.5*18.8mm；
● 接收天線內置式天線；
● 高度傳感器氣壓式高度計；
● 溫度傳感器支持；
● 防水等級IPX7；
● 內存容量約3000小時以上騎行數據（視內存使用情況）；
● 顯示數據單屏最大顯示10項數據，可自由設置80多項可選數據；
● 存儲格式fit；
● 電池為不可拆卸鋰電池，可連續不間斷使用22小時（不開背光，典型值），開啟GPS省電模式，背光采用低亮度值等措施能有效延長使用時間；
● ANT+支持（心率、速度、踏頻、功率計等）；
● 充電接口MicroUSB，支持數據傳輸；
● 無線接口藍牙4.0BLE、WIFI 802.11 b/g/n；
● 標準配件iGS620主機*1、MicroUSB數據線*1、專用底座*2、底座墊*2、O型橡膠圈*4、使用說明書*1；
● 選購配件速度、踏頻、心率傳感器等。
