驅動直接采樣高速ADC時，最有可能降低性能的地方是最終放大器與ADC之間的接口。







設計輸入網絡(luò )時，若選擇不當，上述特性可能很快不保。幾乎所有情況下，ADC與放大器之間都需要濾波器來降低最終濾波器的寬帶噪聲。此濾波器的設計和布局均很關鍵。它應為吸收式，將采樣過程中的高頻非線性成分吸收到50Ω端接電阻中，而不允許其反射回到ADC輸入端。



圖1顯示了一個可用在LTC6409和AD9265之間的吸收式濾波器網絡(luò )。



圖1：LTC6409和AD9265之間的濾波器網絡(luò )



圖2顯示了濾波器響應性能。此濾波器不需要具有高選擇性，其作用只是衰減放大器的寬帶噪聲和采樣過程中的非線性成分。在高頻時，電感開路，電容短路，將采樣過程的高頻成分導入50Ω端接電阻中。如果走線布置在50Ω電阻處，則不會(huì )有任何回路反射，ADC的SFDR不會(huì )下降。



圖2：圖1所示電路的仿真濾波器響應



另一個可能的失真原因是輸入網絡(luò )布局不對稱。在理想布局中，信號的差分性質可提供出色的共模抑制和非常低的二次諧波失真。任何對稱性偏離都會(huì )引起差分信號的不匹配，表現為二次諧波失真。哪怕一個很簡單的設計決策，比如灌銅更靠近差分信號的某一側，都會(huì )引起相鄰接地層中的接地電流出現差異。這會(huì )增加系統失真。為使性能最佳，必須保持絕對對稱。



圖3顯示了LTC6409驅動AD9265和濾波器網絡(luò )的PCB布局。其中采取了措施來保護網絡(luò )的對稱性，并且適當定位吸收式元件以使其效果最佳。第一組吸收式元件的位置使其能夠立即吸收任何高頻產物。主信號路徑在接地銅箔周?chē)暄?，直至達到第二組吸收式元件，最終到達放大器端的源端接電阻。此網絡(luò )最大限度地發揮了LTC6409和AD9265的性能。



圖3：LTC6409和AD9265的布局



為了比較LTC6409和AD9265的性能，設計了一塊電路板來通過DC890連接PScope軟件。填充圖1中的吸收式濾波器和圖4中的反射式濾波器，并在不同頻率下進行測試。



圖4：用在LTC6409和AD9265之間的反射式濾波器



AD9265采用125Msps低抖動時鐘，LTC6409用一個48.1到178.1 MHz的濾波正弦信號來驅動。SNR和SFDR利用PScope記錄。在圖5中可看到收集的樣本數據。



圖5：PScope收集的樣本數據以125Msps速率采樣58.1MHz信號



采用吸收式濾波器和反射式濾波器的SNR和SFDR對比如圖6和圖7所示。

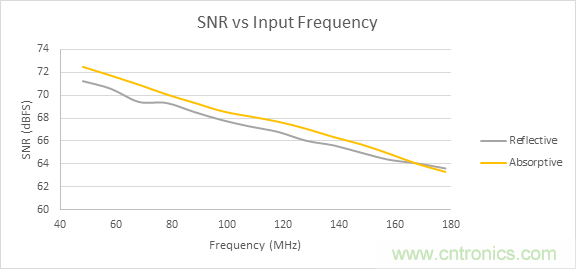

圖6：吸收式和反射式濾波器的SNR比較

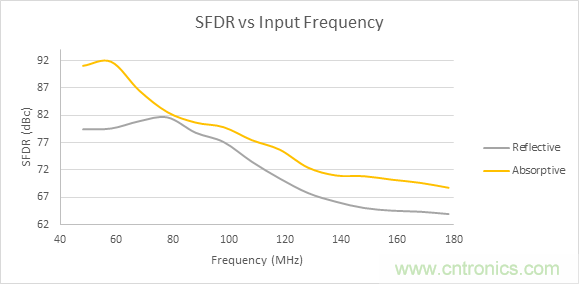

圖7：吸收式和反射式濾波器的SFDR比較



采用吸收網絡(luò )的系統性能優于采用反射網絡(luò )的系統。當使用反射網絡(luò )時，LTC6409和AD9265的出色性能會(huì )下降。對于LTC6409和AD9265，結果是很清楚的，但使用高吸收性且對稱的輸入網絡(luò )的做法也可應用于任何直接采樣ADC和差分放大器。在放大器和ADC之間的接口上下功夫，便可實現最高性能。
