【導讀】風扇和泵廣泛用于樓宇基礎設施和大型家用電器的電機控制中，由電網供電，提供中高額定功率。連接電網的電動工具同樣如此。本文主要解析此電動工具的電路設計，請賞析。

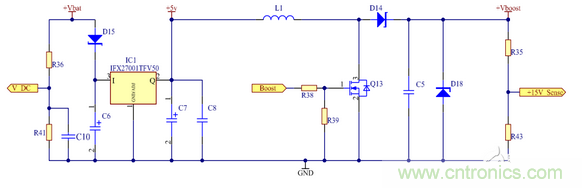

電源原理圖
系統輸入電壓范圍為6-24 V.使用低壓差穩壓器IFX27001TFV50將所提供的電壓降至+5 V. 該+5 V電壓用于為MCU，霍爾傳感器，溫度傳感器供電，并作為升壓轉換器的電源電壓。
用于柵極驅動器2EDL05N06PF和LM324運算放大器的12 V_boost電壓由基于Q13的升壓轉換器生成。

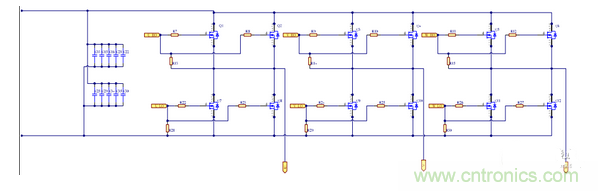

3相逆變器原理圖
功率級設計為使用兩個并聯的BSC010N04LSI MOSFET驅動BLDC電機高達1 kW。柵極電阻的值為100歐姆，可根據所需性能進一步修改。 較高的柵極電阻值將增加
開關損耗，因為MOSFET開關較慢，但同時，較慢的開關將產生較低的電壓過沖并需要較低的濾波電容值。
如果柵極電阻值減小，可以減少高側MOSFET和低側MOSFET之間的死區時間，從而導致更快的開關和更低的開關損耗，但另一方面，電池的寄生電感和電路寄生電感將具有 更多的效果和產生更高的電壓過沖。
多層陶瓷帽（10 x 2.2 F/ 50 V MLCC）放置在PCB的頂部，可以濾除高頻電流。 可以根據系統要求進一步優化MLCC的數量。
3相門驅動器電路原理圖

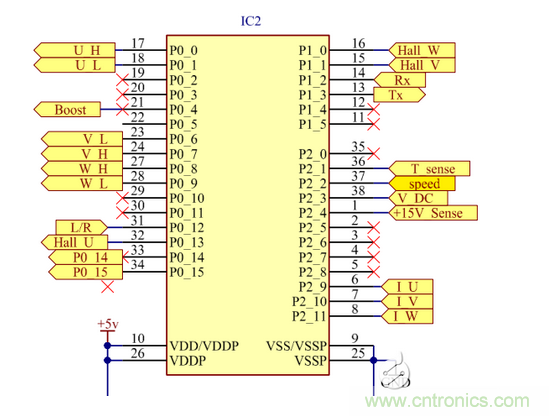

XMC1302微控制器原理圖
XMC1300器件是基于A(yíng)RM®Cortex™-M0處理器內核的XMC1000系列微控制器的成員。 XMC1300系列適用于BLDC電機的實時控制需求。它還控制電動工具操作所需的所有輸入和輸出信號。
