【導讀】深存儲的邏輯分析儀能夠采集更多的波形，讓協議分析更容易。對于如IIC、CAN等低頻協議信號，當我們想長時間地記錄波形時，用傳統的邏輯分析儀的話會(huì )感覺力不從心。為了解決這個問題，邏輯分析儀的記錄模式便誕生了。
深存儲的邏輯分析儀能夠采集更多的波形，讓協議分析更容易，如有的人還覺得不夠用，不妨試試LA2000A的記錄模式。
對于如IIC、CAN等低頻協議信號，當我們想長時間地記錄波形時，用傳統的邏輯分析儀的話會(huì )感覺力不從心。假設信號的頻率為10kHz，那么即使用存儲深度為64Mpts的邏輯分析儀，最多也只能采集大概1個小時的波形，而且在這過程中，我們只能呆呆地等采樣結束。為了解決這個問題，邏輯分析儀的記錄模式便誕生了。
在記錄模式下，不受邏輯分析儀的存儲深度的限制，能夠一直采集數據，直接將數據存儲到電腦硬盤，而且在采集的過程中，可以在軟件上觀察最新采集到的數據波形。
1、記錄模式的原理

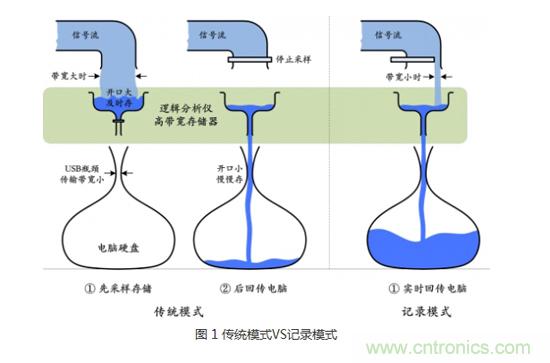

圖 1形象的詮釋了傳統模式和記錄模式的區別；當信號流很大時，直接存到細口瓶肯定溢出，只能先存到寬口瓶，存滿后先停下來，再慢慢傳回細口瓶；當信號流不大時，寬口瓶充當傳輸管，將信號流直接引入細口瓶，可長時間不間斷存儲。
1.1傳統采樣模式
傳統的采樣模式，適應于高速數據采集，該模式下，由于信號帶寬高（如32通道200MHz采樣率，需6.4Gbps存儲帶寬），而邏輯分析儀通訊接口帶寬低（USB接口480Mbps），并不能實時不間斷上傳數據到PC端。因此，邏輯分析儀需要先將數據存儲到內部的高帶寬存儲器中，采集結束后，再通過USB將數據慢慢傳回PC，存儲器的容量受限于邏輯分析儀的物理內存。
1.2全新記錄模式
全新的記錄模式，適應于低速數據采集（如CAN、LIN、FlexRay、SPI、IIC、UART等串行協議）；該模式下，由于采樣所需帶寬低，邏輯分析儀內部的存儲器只是充當一個中轉站(FIFO)的角色，采集的數據可以通過USB及時傳輸到PC端，達到長時間不間斷地記錄波形的效果。PC軟件也能及時分析并顯示最新的數據，讓用戶實時監測信號的狀態。
2、記錄模式的應用
記錄模式非常適用于低速串行協議分析，如CAN、LIN、FlexRay、SPI、IIC、UART等。不間斷長時間的記錄，確保了數據幀的完整性，排查偶發異常故障非常有用。

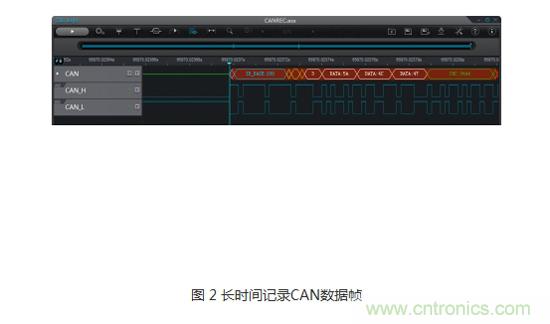

如圖 2所示，軟件記錄了18個小時的CAN總線信號，共137萬幀數據（當然可記錄時間遠不止18小時）。通過CAN協議分析功能已經轉化為波形幀及事件列表，對于解碼后的數據幀可方便的進行分析或導出。
面對如此海量的數據幀，我們該怎么辦？不可能一幀幀的查看吧？

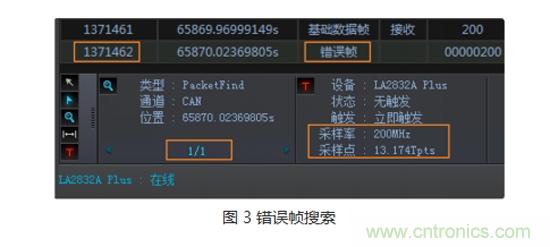

這個大可放心，通過強大的搜索或過濾功能，進行“錯誤幀”定位。不用幾十秒，就完成了100多萬幀數據的排查，并發現定位一個錯誤幀（1371462幀），如圖 3所示。
值得注意的是，LA2000A采用了高效的壓縮算法，在任何情況下都可以使用最高采樣率進行采樣，實現真正的高保真長時間記錄。
3、記錄模式的特點
（1）長時間：對于低帶寬信號，能實現長時間不間斷記錄；
（2）高保真：采用高效的壓縮算法，任何條件下都可以使用最高采樣率記錄，不增加額外帶寬；
（3） 斷點標記：記錄過程，如遇到突發高帶寬信號導致信號存儲缺失，能標記缺失部分的時間段，保證信號時間軸的完整性。
（4）數據恢復：長時間記錄時，若電腦突然斷電了，此時不必擔心，前面記錄的數據已經保存在硬盤中。
LA2000A的記錄模式不受本身的存儲深度的限制，更多地記錄波形，配合強大的軟件分析功能，能極大的提高分析效率，起到真正為用戶排憂解難。
