【導讀】反激變壓器通常都被應用到電路簡單、轉換率高的電路設計中。反激變壓器在眾多電路中都是研究的對象，其中尤以原邊峰值電流Ip的算法為最。本文就來深度探究三種反激變壓器峰值感量方式計算。
經過對資料的總結，總的來說反激變壓器的原邊峰值電流Ip和原邊感量Lp有三種算法，本篇文章就將對這三種算法進行較為深入的討論。
公式一：按照原邊電流波形用能量守恒(功率面積)推算出來的Ip公式
公式二：按照原邊電流波形用能量守恒(平均電流面積)推算出來的Ip公式
公式三：大部分資料中使用的公式
如果假設Vin=100，Krp=0.4，η=80%，Pout=10W，Dmax=0.4，一為0.45A，二為0.39A，三為0.25A。那么到底哪個更接近實際值?

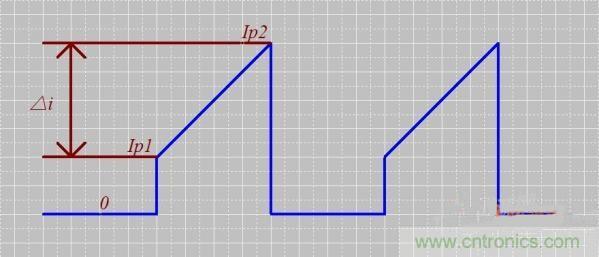

這是因為公式當中存在如下的問題：計算LP，一般是用△i;△i=峰值電流-電感直流電流;KRP的定義是紋波電流與峰值電流的比值，Ip*Krp=△i；不管是DCM模式，還是CCM模式，計算LP肯定是用△i。因為△i=V*TON/LP，就是這樣定義的。
第一種、第二種公式實際上應該是個人或者芯片公司給出的資料。第三種公式是臨界模式下的計算公式，而不是CCM模式。我們可以先計算出來初級的平均電流、DMAX，然后通過設置的這個比例(KRP)。分別計算出初級的峰值電流、紋波電流、有效電流、電感直流電流。
其實想要驗證這三種公式是否正確并不難，只需要使用PI的軟件計算出結果后將數值帶入公式進行驗證即可。
