在電源產品的測試中， 電子負載是必不可少的設備。 多數的電源產品為恒壓類產品， 例如電池、電源適配器等。 對這些產品的測試， 為了測試這些產品在實際使用是的工作參數， 需要利用電子負載的恒流（CC）或是恒阻（CR）工作模式。 也就是說， 在測試過程中通過改變被測電源的工作電流， 來驗證電源輸出工作電壓的穩定性、效率、瞬態特性及其它特性。



為了提高測試精度， 就必須考慮電子負載的這兩種工作模式對被測電源產品的影響。 有觀點認為測試電壓源時，恒流和恒阻負載可以互換。該觀點在一定程度上正確，但有些條件下可能會(huì )有問題，因為這兩種負載的工作模式對被測電源的性能存在明顯不同的影響。



首先，我們探討靜態時的工作性能。 我們以此為例， 分別對一個零輸出電阻的理想電壓源，例如穩壓電源， 以及電池這樣的非理想電壓源進行測試。在電池中， 由于存在內阻， 因此通常被視為非理性的電壓源。 在圖1所示中， 兩個電源擁有相同的開路電壓。電源輸出特征上方是兩條負載線：恒流負載線和恒阻負載線。如圖所示，理想電壓源的電壓曲線（Ideal Voltage Source）, 當負載的牽引電流發生變化時，或是外接電阻發生變化時， 電壓輸出將保持穩定。 但是， 對于電池這樣的非理想電壓源， 由于內阻的存在， 隨著牽引電流的增大， 或者外部電阻的下降，內阻消耗的電壓上升，導致輸出電壓（端電壓） 的下降。 如圖中的Non-Ideal Voltage Source 曲線。

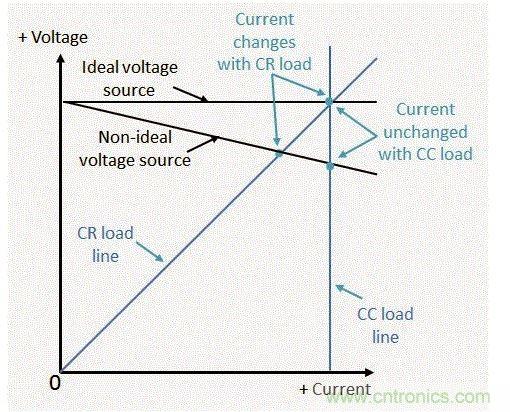

圖 1：理想/非理想電壓源的恒流和恒阻負載特性



恒流負載經常用于電源產品的靜態測試，使被測電源在指定電流輸出時，精確測量到的工作電源電壓。 恒流負載此時模塊的被測電源的工作環境，而設置的時候， 也無需考慮被測電源輸出電壓高低，或者是否符合標準。電池等非理想電壓源較為復雜，通常需要測量指定恒流和恒阻負載條件下的技術指標，以表征在實際應用環境中的負載特征。 鑒于電池輸出電壓（端電壓）與負載相關，在實際的測試過程中， 需要分別表征它在恒流或恒阻工作模式下的工作特性。



現在，我們討論動態性能。恒流負載對電源啟動、瞬態性能和穩定性的影響高于恒阻負載。在電源啟動時，起初始輸出電壓為零，而恒阻負載啟動時的電流需求為零。 但是，恒流負載則需要全電流， 它可能導致有些電源無法正常啟動。由于電流需求取決于電壓，恒阻負載具有阻尼效果，電流需求可以隨瞬態電壓的升高或降低而增加或減少，因此對被測電源瞬態響應和穩定性的影響較小。恒流負載則不具有類似效果，它會(huì )降低電源的瞬態響應和穩定性。在實際工作中，使用恒流或恒阻負載取決于被測電源技術指標規定的測試條件。



對于電池這樣的非理想電源，其性能也會(huì )受到動態因素影響， 這主意由于電池本身的內阻和復雜的放電特性決定的，這也是我們常說的電池輸出響應模型。 這個電池模型， 決定了電池的輸出端電壓會(huì )隨著電流變化而變化。
