【導讀】太陽能大中型集中供熱水工程在近些年來發展尤為迅速。但是在實際應用中，太陽能企業會(huì )因為技術原因使得太陽能熱水系統集熱部分運行癱瘓。這給用戶帶來了嚴重的影響。本文主要探討了能夠使得太陽能供熱更加有效的閉式無壓系統，針對實際應用中的實例進行解析。
1 名詞解釋
閉式系統：密封不通大氣的，系統中傳熱流體完全和大氣分離隔開的系統。
開式系統：系統中傳熱流體和大氣接觸相通的系統。
閉式定壓系統：指系統內傳熱流體在設定壓力值下運行的系統。
閉式無壓系統：指系統內傳熱流體在微壓力值下運行的系統。
2 太陽能集熱部件類型
太陽能集熱部件類型分為兩大類：非承壓系統(開式)和承壓系統(閉式)。非承壓系統部件代表產品如全玻璃真空管太陽能集熱器;承壓系統部件代表產品如平板太陽能集熱器、熱管太陽能集熱器、U型管太陽能集熱器等。
3 太陽能集中集熱閉式系統中影響運行的重要因素
1.太陽能泵站和電器自動控制問題。
2.太陽能管道內介質受熱膨脹問題。
3.太陽能管道、管件和設備的密封性問題。
4 太陽能集中集熱閉式系統的解決要點
1.太陽能閉式系統中的泵站和電器自動控制部分，在方案設計時要和電器廠家進行相關技術參數溝通，避免在技術設計功能及兼容上出現問題；在電器部件上嚴格以產品質量的穩定性和長壽命為選擇標準，而不能只考慮價格因素。
2.太陽能閉式系統管道內的介質受熱膨脹問題，可通過安裝膨脹罐和安全泄壓閥解決。
3.在太陽能閉式系統管道、管件和設備的密封性問題上，大中型集熱系統由于接口比較多，無論采用何種連接方式都很難做到良好的密封性，特別當集熱器和儲熱水箱不在同一平面高度時，因安全閥泄壓、高溫蒸發、閥門接口微滲漏等原因造成管道中循環介質大量流失而影響系統正常運行(閉式系統中循環介質主要存儲在管道中，存儲量在管道中損失過多后嚴重影響系統運行)。那么在設計太陽能閉式系統時，首先要考慮采用閉式無壓系統而不是閉式定壓系統，因閉式定壓系統在大中型集熱實際應用中，基本做不到長期定壓運行，維護周期頻率太高。而閉式無壓系統內不需單獨設定運行壓力，設計時只要考慮好自動補液裝置就能夠保證系統長期正常運行，基本不需進行維護。
[page]
太陽能集中集熱閉式系統原理
太陽能集中集熱閉式系統運行原理，如圖1、圖2、圖3所示。

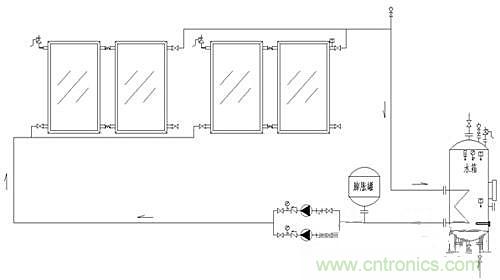

圖1 太陽能集中集熱閉式系統運行原理

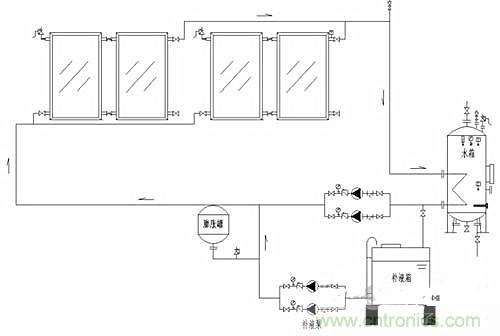

圖2 閉式系統—機械式補液裝置原理
圖3 閉式系統—電動式補液裝置原理
結語
本文說明了在大中型集中集熱太陽能閉式系統中要優先選用閉式無壓系統。在閉式系統中要注重自動補液箱的設計和安裝位置，自動補液箱的安裝位置要略高于系統最高點或平行位置。太陽能閉式系統自動控制部分盡量采取簡化設計原則，在滿足系統熱水供應和自動運行條件下，設計時盡量避免過多采用電器元器件。最后，太陽能閉式系統中的泵站和電器自動控制部分的選用，堅持以產品壽命質量的穩定性為選擇標準。
