該天線由同軸饋電，天線的制作是通過在介質基板上下面上分別印刷一個半圓形金屬，在上層刻蝕掉2個正方形圖案，下層刻蝕掉2個半圓形圖案實現。仿真和實物 實測結果都可以證實，天線的工作頻帶為3.1～10.6 GHz，有很好的全向輻射方向圖和良好的線性相位響應。

聯邦通信委員會(huì )(FCC)分配了3.1～10.6 GHz的頻譜資源給超寬帶無線通信應用，在學術和工業領域內引起了超寬帶(Ultra-Wide Band，UWB)天線的研究熱潮。與其他系統的天線相比，一個性能優良的UWB超寬帶應用天線，除了具有很寬的頻帶外，還要有近似全向的輻射方向圖和良 好的色散特性。

盡管一個傳統的單極子天線，例如橢圓形單極子天線，具有很好的超寬帶特性，但是在超寬帶系統中使用這樣的天線，非平面結構是其主要的缺點。平面單極 子天線通常由微帶線或者各種形狀的波導(Coplanar Waveguide，CPW)饋電，這些饋電方式之所以如此受關注，是因為這些饋電方式適合于超寬帶應用，具有很多優點，例如：低剖面，重量輕和易于制 作。但是設計人員就必須更關注于饋電線的設計，這樣使得設計變得較為復雜。

文中提出了一種新型的平面超寬帶天線，使用了蝶形結構，同軸饋電，設計過程非常簡單，無需考慮饋電線。天線結構是通過在介質基板的2面分別印刷上一個半圓形金屬，在輻射面上刻蝕掉2個對稱的正方形和在接地面上刻蝕掉2個半圓形圖案實現的。

1 天線的設計

文中所提出的超寬帶天線由同軸饋電，饋電位置如圖1所示。天線制作在FR-4環氧樹脂介質基板上，板層厚度為1.6 mm，相對介電常數εr=4.4，損耗正切tanδ=0.02。該天線的幾何結構和參數如圖1所示。天線結構的輻射面是在介質板上層面印刷了一個半圓形金 屬平面，在半圓的兩邊對稱地刻蝕掉2個正方形平面，如圖1(a)所示：天線接地板同樣是在介質板下層面印制了一個半圓形金屬平面，左右兩邊對稱地刻蝕掉了2個半圓形平面，如圖1(b)所示。天線最后的優化參數為a=30 mm，b=4 mm和R=8 mm。

[page]
2 仿真和測試結果

該天線的設計和分析是基于有限元算法的商用化軟件Ansoft HFSS11進行的，并利用該軟件獲得了仿真結果。除此之外，作者還根據仿真模型制作了一款實物天線，如圖2所示。使用Agilent公司生產的E8363B矢量網絡(luò )分析儀對實物天線進行了測量。

下面為了討論天線輻射片上切掉的兩個對稱的正方形面和接地面上切掉的兩個對稱的半圓形面的影響，利用仿真軟件分別對正方形面的邊長b和半圓形面直徑R對于反射損耗的影響進行了分析。

不同的邊長b對天線性能的影響如圖3所示。由圖可以看出，尺寸b不同時，天線的第1個諧振點基本上保持不變，這是因為天線的主要頻帶是由天線的輻射 面大小決定的。當b值小于5 mm時天線反射損耗表現為在帶內的幅度和頻點的微小波動，當b值大于5 mm時天線回波損耗曲線出現了兩個較深的諧振點，隨著b值增大第一個頻點的深度逐漸加深，第2個頻點的頻率逐漸增大，深度加深。

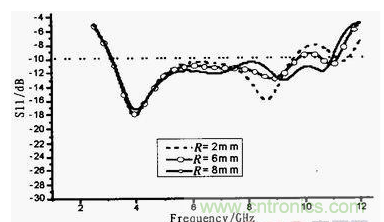

不同的R值對天線特性的影響如圖4所示。因為R值改變的是接地板的形狀，相對于b值的影響，直徑R的影響要小的多，不同的R值，基本上不改變天線的頻帶特性，只是影響帶內不同頻點的反射深度。通過以上討論獲得了天線性能的優化模型，以下對該優化模型結果進行分析。天線的駐波比(VSWR)結果如圖5所示。由圖可以看出，在超過預設頻帶3.1～10.6 GHz的范圍內，該天線的VSWR≤2。

[page]
天線在不同頻點4.7和10 GHz的x-z和y-z面的仿真輻射圖如圖6，7和8所示。由圖可以看出，在x-z面，該超寬帶天線較低頻段(3～7 GHz)具有較好的全向輻射特性;在x-z面，頻率為10 GHz時，輻射方向圖幾乎為全向。

最后，文中討論天線在無失真情況下發送和接收脈沖的特性。由于超寬帶系統使用脈沖傳輸，一個重要的問題是天線脈沖失真。理想情況下，希望是一個線性 相位響應(不變群延遲)。在此情況下，我們先測量2天線間的頻域傳輸系數，然后轉化為時域結果。2天線間隔30 cm，其群時延結果如圖9所示。該天線在大于超寬帶天線頻帶的范圍內群延遲變化小于0.8 ns。群延遲特性表明，該天線相位線性超過了超寬帶頻段。

結語

文中成功設計了一個由同軸饋電的平面超寬帶天線。天線的設計簡單，仿真和測量結果表明，所設計的天線覆蓋UWB系統的3.1～10.6 GHz頻段，天線具有很好的全向輻射特性和良好的線性相位響應。
