陽關電源在新能源設備制造行業是一家有著多年經驗的公司。公司產品線有三大 塊：第一是光伏電站分類器，第二是風級電流器，第三是儲能電流器。這次分享的主要內容是“因地制宜，光伏電站解決方案”，歡迎客戶分享需求。

光伏電站的分類和特點

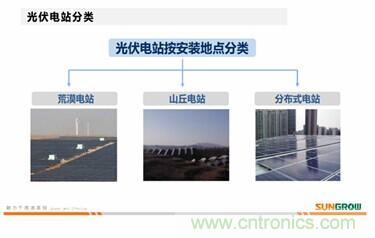

光伏電站從應用環境和應用場合可分為三部分：一是荒漠電站、二是山丘電站、三是屋頂電站，每個電站有一個特點。

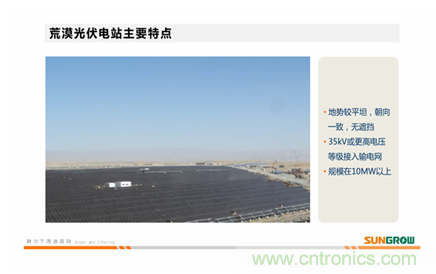

荒漠電站的特點：

（1）規模是較大，基本上為5兆瓦以上，連片型；

（2）地勢平坦，組建前后排布，無遮擋；

（3）電網介入要求比較高，中壓和中壓以上。


山丘電站的特點：

（1）地形復雜，運輸不方便，因為考慮到山丘電站整個設備的運輸包括其他建設的器材，運輸不方便；

（2）遮擋和朝向不一致，山丘電站跟荒漠電站相比，本身地勢平坦性差一點，可能導致整個光伏組建的排布和朝向沒有辦法完全一致。

（3）規模隨著新能源電站越來越大，規模在1—20肯定不止，百兆瓦以上。

屋頂電站安裝和多樣化的特點：

（1）建設規模相對于荒漠和山丘來說相對容量比較小，安全性比較高，體現了電機安全和設備的防火性；

（2）計量和接入方式多樣，體現接入方式復雜，屋頂電站可以采用自發自用方式，接入方式是復雜和多樣。

光伏電站設計講究一個總體的務實原則，稱為度電成本。計算公式：

度電成本=生命周期總成本/生命周期發電量總收益。

為了追求和降低整體一個度電成本，可以降低系統成本和前期建設投資的成本。降低總成本有以下幾點，降低初始投資和降低后期運維的成本。初期投資從設備采購和系統其他優化方面，來降低一個系統的初始投資。

提高系統的一個總發電量，從以下幾點討論：
[page]

1、提高平均的發電效率

從以下幾個小細節方面：首先就是考慮系統的效率優化，影響因素：

（1）環境影響，因為我們知道電站因為環境不同，對整體的發電量影響是非常大，比如在西北電站和中東部，資源部一樣，還有組建使用環境，是用在一個環境特別好還是一個環境特別糟糕的地方，包括天氣的影響。

（2）關鍵設備的選型，對整個系統的發電效率都有很大影響；

（3）系統設計方面，優化一些細節，減少組建的支配，電纜的傳輸損耗等等方面。

（4）其他的因素，電站建好之后，接網有沒有風險，接網有沒有限電還是包括全額入網，這個都對電站存在很大的影響。

2、逆變器的主要考慮因素

（1）生命周期成本，逆變器價格對建設周期投資成本的影響，逆變器的售價肯定有差異。

（2）系統安裝的方便性，在系統安裝方面，有人員還有設備運輸方面，也是對成本產生影響，

（3）施工成本，設備安裝性與否，對施工相對有影響。

（4）后期運營維護成本，比如兩年或者三年自保期過后，對整個系統運維的影響。


3、逆變器的效率和實際發電量

在考慮對發電量影響時，有逆變器的效率和實際發電量?jì)煞矫?，可以通過整體的設計可靠性來測試。

（1）利用一個小時數，測試對于整體系統發電量的影響。

（2）其次MPPT數量的選擇，體現在不同的電站上面，不同使用類型下，選取的設備，對這個設備細節方面的要求，做出了一個合理的選擇。

（3）最后還有嚴酷環境下逆變器的可靠性，中國地域非常廣，光伏電站建在非常嚴酷的環境下，包括高溫，潮濕高海拔和非常低溫的情況下，運營條件非常嚴酷，逆變器提出關鍵的要求，就是可控性的要求。

4、接入電網能力保證

電網友好與支持，光伏電站故障穿越與動態支持，孤島防護等電網適應性，符合電網接網的最新要求，這樣可以保證對電網的友好性方面，是非常好的兼容，保證整個電站在入網方面，對接網保證最小。

荒漠電站解決方案

這個光伏電站解決方案，統計了目前在全球的主要光伏市場方面的應用。發現了一個規律，荒漠大型光伏電站，主要是以集中式為主。就是逆變器的一個選擇， 集中式占到國內20GW光伏應用的70%，在大型實踐中不斷提升并網標準，已經趨于成熟穩定，它的應用案例是非常成熟的，包括它的接網風險方面，幾乎為零。全球大約5兆瓦以上的大型電站均是以集中式逆變器為主的解決方案。中國市場，大于5兆瓦以上的規?；救浅鞘姓紦闹鲗У匚?，這是大型電站主流的一個選擇。


集中逆變器是大型電站的主流解決方案，主要的優勢是，首先知道集中式每瓦造價，小型的成本非常有優勢。其次是設備數量很少受到后期的運維安裝的影響，成本非常低。大型電站朝向一致，無遮擋，更加適合用這種大型的集中式的逆變器。還有另外一個顯著的特點，就是其電網友好性，故障穿越能力非常強，包括低電壓穿越，還有電網調度方面，有功無功的調度響應速度是非常穩定的。

欲看完整版請點擊以下鏈接）

http://zzmyjiv.cn/seminar/98/review/366
