【導讀】智能穿戴式時下最熱的，智能手表當然也不例外。智能手表要么是注重健康管理，要么就是依托連接智能手機而實現多功能。本文小編將為大家拆解三星智能手表Galaxy Gear，看看其拆解系數如何？?jì)炔拷Y構又是如何？同時大家可以根據此次拆解預測下三星智能手表Galaxy Gear 2的內部結構會(huì )有哪些改進？
智能手表近兩年方興未艾，市售的智能手表主要分為兩類，一種側重于健康管理，另一種則依托連接智能手機而實現多功能，能同步操作手機中的電話、短信、郵件、照片、音樂(lè )等。三星Galaxy Gear智能手表則為第二種。距離三星正式發售Gear 2很近了，eWiseTech工程師再拆解回眸一次Gear 1代的內部構造，便于接下來Gear 2/NEO的跟進分析。
整個拆解過程中，使用到的都是些常規工具，拆解起來難度系數不高。

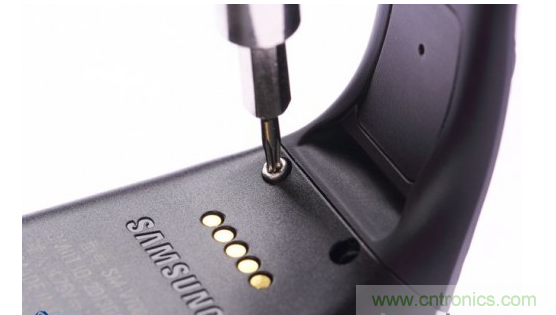

1：首先擰下手表背部的4顆螺絲。

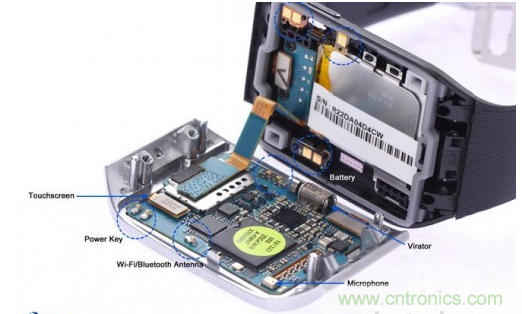

2：輕撬開屏幕前面板部分，手表里面真謂“麻雀雖小，五臟俱全”。電路主板，振動馬達，電池接口，觸摸屏和顯示屏各類軟板等一應俱全。
3：取下在右側固定充電端子組件的兩顆螺絲，撬開便可看到充電端子上面的五個圓形接觸點。

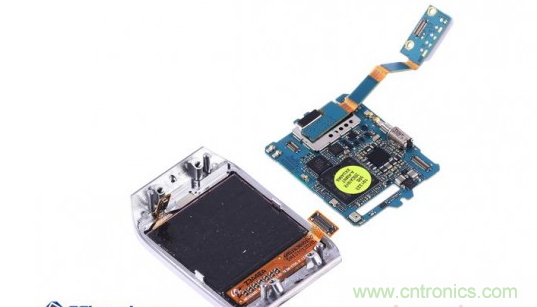

4：接下來就是從屏幕面板上分離出電路主板，在分離電器主板前首先需將主板上的觸摸屏和顯示屏等各連接頭分離開來，可以看到電路主板的兩個對角上各有一枚MEMS麥克風。
電路主板主要IC：

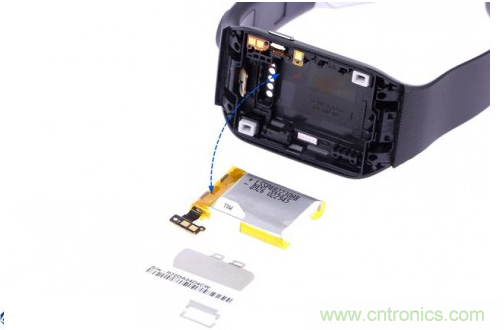

5：取下前面板和背部組件之間的墊圈以及蓋在電池上的金屬保護蓋之后，可以看到在 背部組件的對角有兩個膠圈，這里就是對應電路主板上面對角的兩個麥克風曾經的“家”。
6：現在分離背部組件左右兩側的表帶，只 需要向斜上方一抬即可輕松取下表帶。

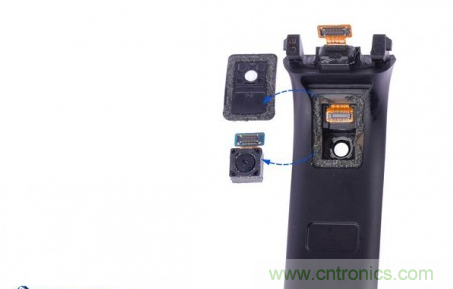

7：接下來要取下表帶上的190萬像素的攝像頭， 需要注意的地方是蓋在攝像頭上面的膠蓋下面有一層粘性膠，這能需要稍微耐心一點慢慢清理開才能順利取下目標。

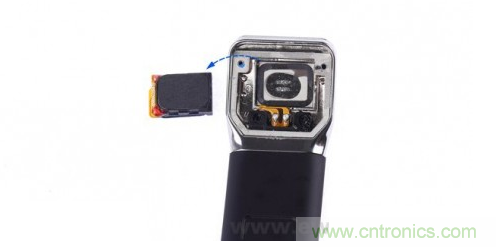

8：把揚聲器分離出來，可以看到它的柔性軟排線接口是用焊點固定在表扣組件上的。

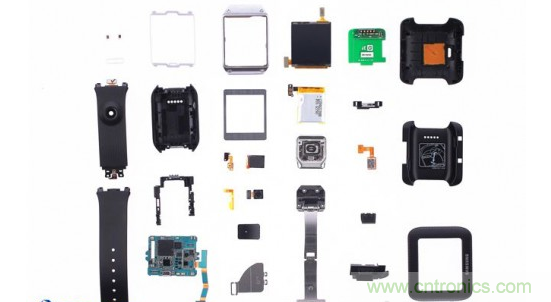

至此，Galaxy Gear拆解工作已基本結束，最后來張Galaxy Gear大合影：
