“減肥”一個經久不衰的話題，不管男女老少。春天來了，立馬穿裙子的季節到了?？粗?zhù)一個冬天堆積的贅肉，是不是想到要運動了，但惰性確實很惱人，堅持不下來！同感的有木有？這時一款Jawbone UP 2產品降臨，像是個救星，這個像手鐲一樣的東西卻有著神奇的功能。通過與手機的連接，它可以來全天候監測我們的運動狀況，通過振動的方式進行提醒，不怕你懶惰。配合手機軟件更是可以讓你對自己的身體健康有全面的了解。
下面隨著小編來拆解下這款產品，看看其內部的設計電路到底是咋樣的？
[page]

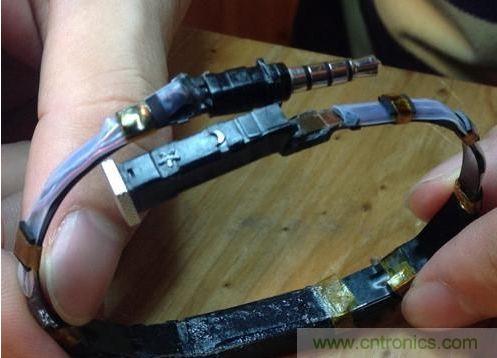

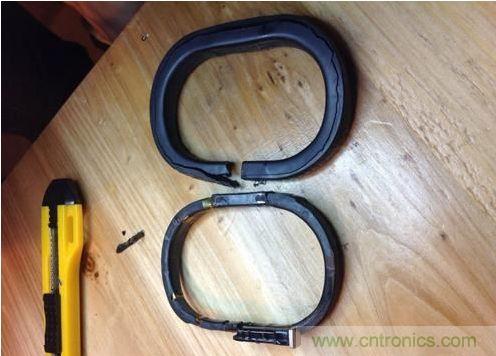

Jawbone UP的特色是是外面有一層帶紋理的膠套，開環的兩端分別是耳機插頭和按鈕，步數數據會(huì )通過耳機插口同步到手機上。按鈕一端上還有兩個LED燈，分別是充電時會(huì )亮的“太陽”燈，和睡眠模式的“月亮”燈。兩端到中間有各有一條鐵片用來固定電線和電路板，電線外有膠套保護著，電路板則是直接注入膠以封閉，因此Jawbone UP宣稱他們的防水性能是很好的，拉伸性能也比較好。

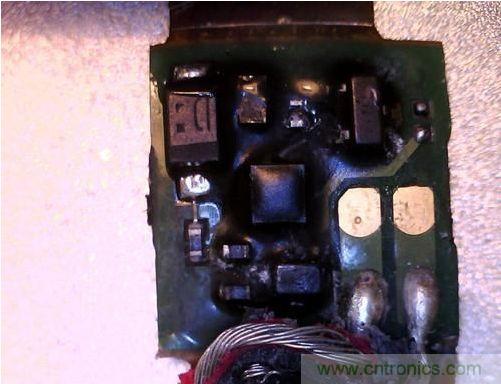

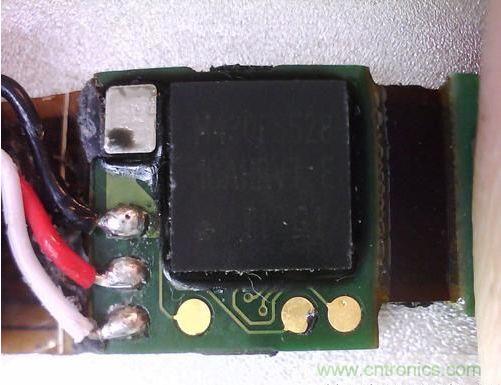

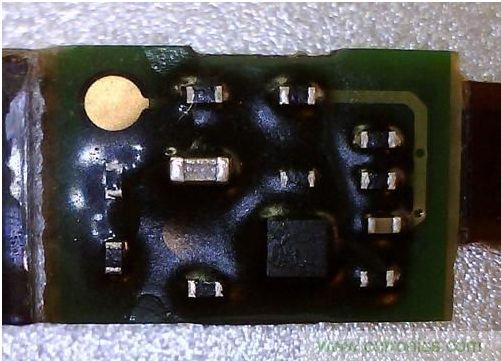

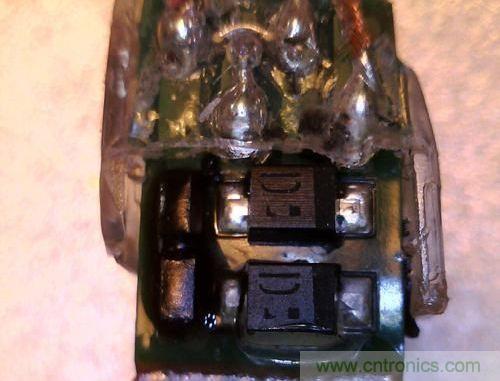

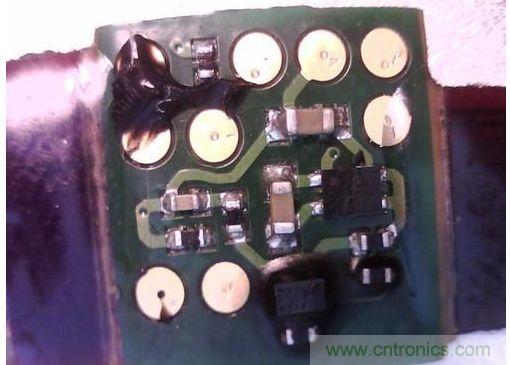

Jawbone的電路板設計有一個特色，它是電池放在中間，所有小電路板通過排線連接在一起，中間的黑色小匣子包住了電池并夾住排線。這樣處理器，振動馬達，各部分電路就可以整齊地分布在腕帶的各個部位上，腕帶也能做到比較窄。
[page]

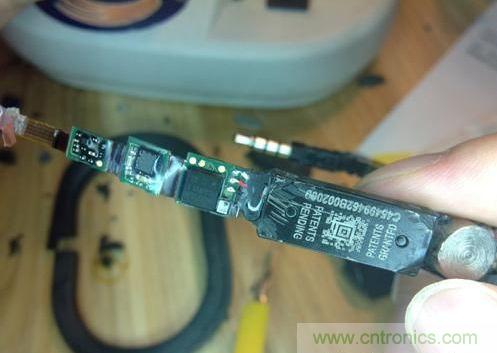

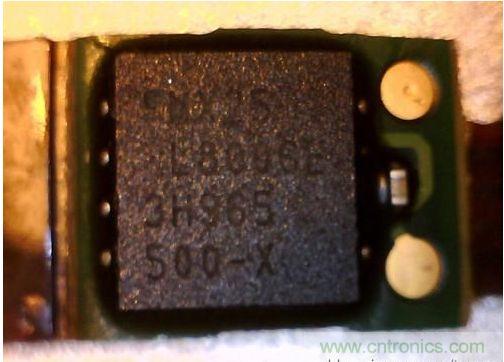

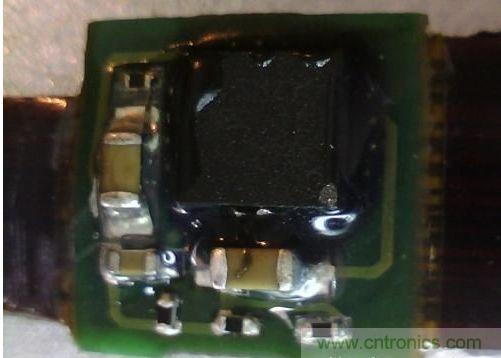

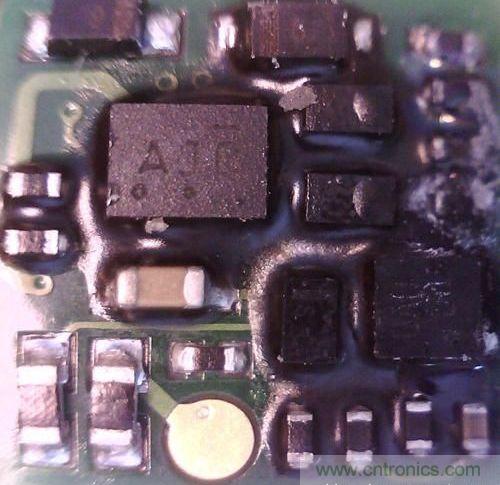

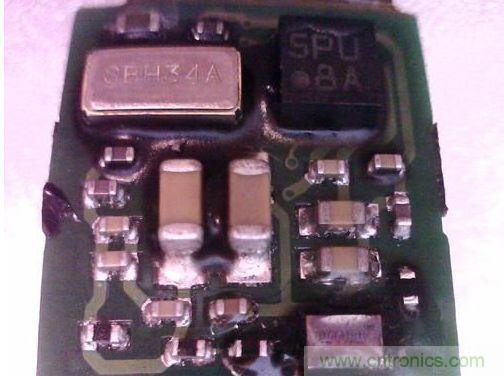

芯片上采用的是TI的方案，微處理器是16bit的MSP430F5548，有一個Macronix的8m-bit的Flash芯片MX25L8006E，還有一塊是USB電源管理的BQ24230。由于電路板上面涂了一層透明涂料又注了硅膠，各種芯片不太好辨認。
[page]
[page]
[page]
[page]

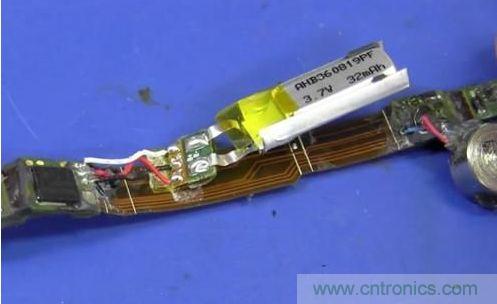

最后那個神秘的電池匣我們沒有拆開，不過可以從網上資料搜到應該是32mAh的容量。附上一張國外資料查到的Jawbone UP的拆解圖。
視頻：
在這次拆解的過程中，小編印象最深刻的是大家討論Jawbone UP 2的小方塊電路板是如何銜接到到一起的。經過一番觀察和討論后，得出初步結論：所有PCB板夾在同一條排線上?，F在看來事實也確實如此。
