第一步

IPAD MINI 2 相關技術參數。

7.9英寸，面內切換液晶326 ppi的2048×1536分辨率。

雙核A7的CPU與64位架構和1 GB RAM。

M7運動跟蹤協處理器。

500萬像素的后置iSight攝像頭，具備1080P攝像，120萬像素支持720p前置攝像頭。

802.11n的雙通道MIMO無線網絡(luò )連接。

16，32，64，或128 GB的storagAnnounced 。


第二步

型號：A1489。

蘋果的高端手持設備都在使用一個奇特的新的顏色，“太空灰”。


第三步

在這之前，我們從沒有打開一個用Retina顯示屏的IPAD，但是我們有信心用這個工具包迎接挑戰！

釋放它的前面板，但是膠水妨礙我們釋放它，真的是不爽！



[page]

第4步

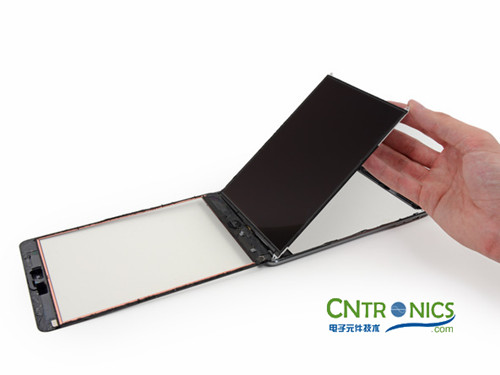

這款Mini新的更新：視網膜顯示。比去年的MINI厚了0.3mm，但是卻更難修了。



第5步

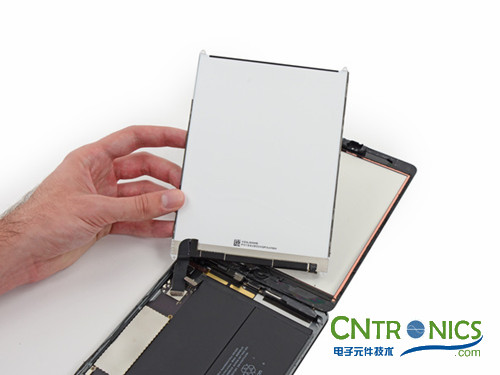

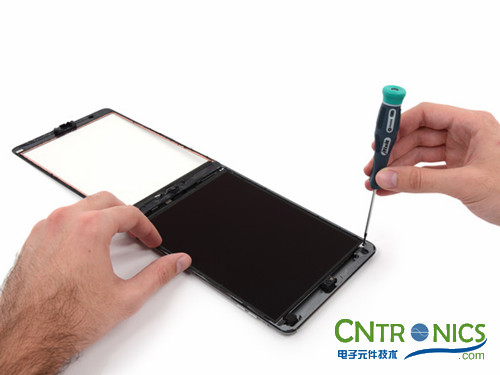

看起來像蘋果一直在做一些修剪。在此前的iPad Mini的液晶屏蔽板的16個螺絲被認為過多，現在是下降到七個螺絲。



第6步

紅色：我們的小視網膜有一個LG顯示器，搭載了游行DP675 LCD驅動器，類似于iPad AIR中發現的DP655。

橙色：TI的TPS65143A和一對TI TPS65195，所有可能的LCD電源集成電路。


[page]

第7步

前玻璃/數字轉換器組件實際上浮出水面了。

貼雙Broadcom BCM5976觸摸屏控制器。




第8步

我們已經到達動力之源。下面是對黑匣子的符文：

3.75 V，24.3瓦時，6471毫安，巨大的16.3瓦時電池，看來我們已經找到了Retina的皮膚較厚的來源。


第9步

新的雙電池設計意味著更多的膠水更多的邊，去除更麻煩了。


[page]

第10步

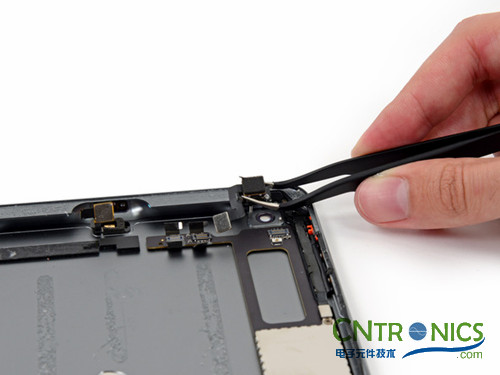

第一次去的是前置攝像頭。FaceTime的這一點仍是額定功率為120萬像素，720p和標821-1752-A。

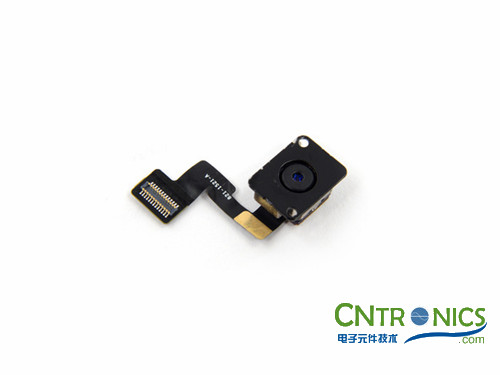

在另一面，平時的500萬像素的后置攝像頭。給個鏡頭特寫！







第11步

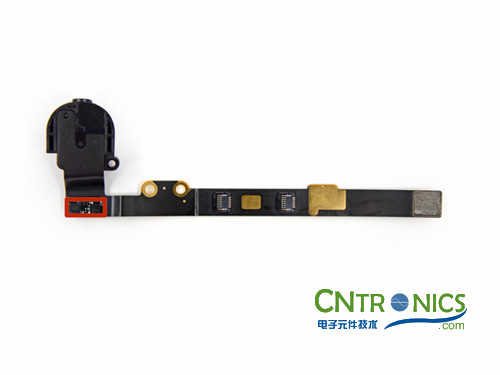

移除耳機插孔。

周?chē)亩鷻C插孔灑在微小的芯片周?chē)?，在空中發現了同樣的。他們很可能音頻放大器。



第12步

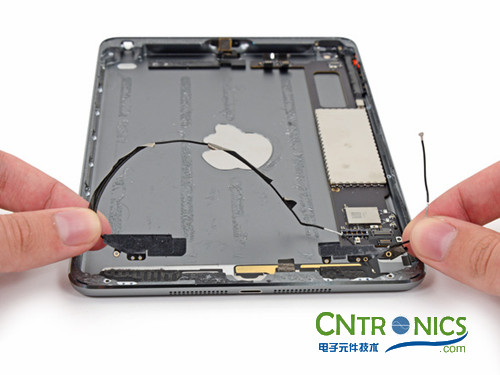

迷你馬克塞斯與雙天線的效率。

雙語音盒。


[page]

第13步

在這個邏輯板的唯一粘合劑是下位行全連接的，而和連接器堅實的大片膠相反。


第14步

此視網膜Mini的主板有一個漂亮的切口代替。

外觀USI339S0213 Wi-Fi模塊，如iPad的air見過。



第15步

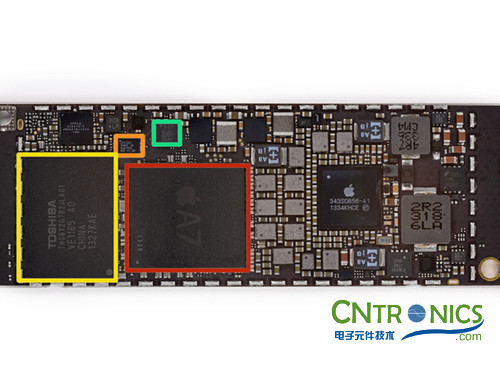

A7包爾必達F8164A1PD1 GB的LPDDR3 DRAM。

恩智浦LPC18A1（蘋果M7運動協處理器）。

東芝THGBX2G7B2JLA0116 GB的NAND閃存。

B334意法半導體的MEMS加速度計/陀螺儀。



第16步

芯片。

蘋果338S1213 Cirrus的音頻編解碼器。

蘋果338S1199，可能hi一對音頻放大器。

蘋果343S0656-A1。

飛兆半導體FDMC6676BZ和FDCM6683的MOSFET。

[page]

第17步

迷你iPad的視網膜顯示可修復性：2出10（10是最容易修理）。

LCD和玻璃不熔合在一起，并且可以獨立地進行更換。

電池不焊接到邏輯板或其他元件。

蠅頭小螺絲可以，如果你不小心，很容易放錯地方。不要打噴嚏太用力而脫了下來。

膠粘劑量豐富的地方，前玻璃，電池，前置攝像頭，背面的攝像頭，排線，使維修非常困難焊接到邏輯板，所以不要彎曲它的引腳。

隱藏的螺絲意味著試圖消除內部組件時，你就需要非常勤快。
