大聯大集團宣布，其旗下品佳集團推出NXP最新市電供電LED IC及其驅動方案。

本次推出的NXP中小功率市電供電非調光LED驅動IC選型表格與可控硅調光LED驅動IC選型表格如下圖所示。這些LED驅動方案中包括基于GreenChip™ 技術的緊湊型可控硅調光IC--SSL210X、SSL21082A/84A、SSL2129A系列和非調光IC--SSL21081/83、SSL2109A系列，以及另外兩款特別針對于大功率可調光LED應用的SSL4101和SSL4120。

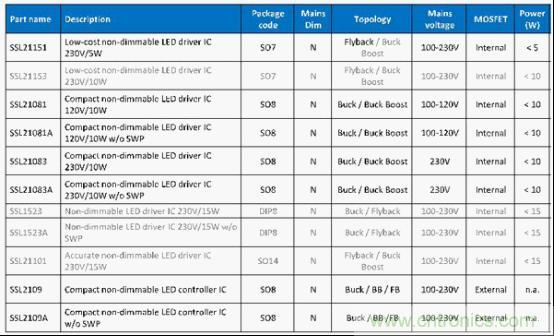

圖1  NXP中小功率市電供電非調光LED驅動IC選型表格

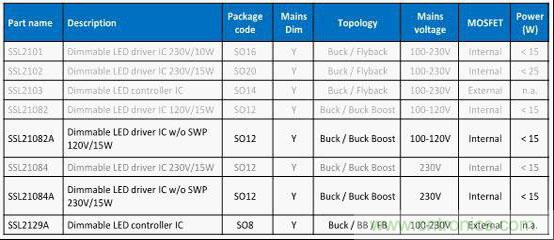

圖2  NXP中小功率市電供電可控硅調光LED驅動IC選型表格



同時，品佳集團還推出了相對應的LED解決方案樣機，包括非調光非隔離解決方案--SSL21081、非調光隔離解決方案--SSL2109A和SSL21151、調光解決方案--SSL2129A、中功率反激方案SSL4101以及大功率諧振方案SSL4120。

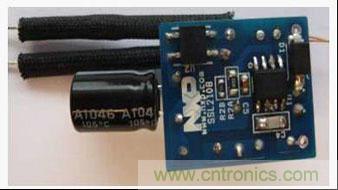

圖3  非調光非隔離產品樣機 SSL21081



圖4  非調光隔離產品SSL2109A、SSL21151

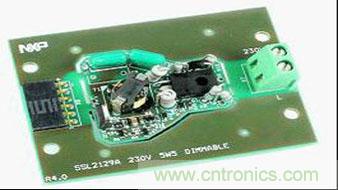

圖5  調光產品樣機SSL2129A



其中，功率范圍在25W～400W之間的大功率可調光LED驅動IC選型分為兩類：1. NXP的SSL4101，使用Flyback 反激拓撲電路結構，同時集成PFC控制器適合于25W ~ 150W之間的功率LED 驅動電路；2. NXP的SSL4120 使用LLC諧振拓撲電路結構，同時集成PCF控制器，適合于75W ~ 400W之間功率的LED驅動電路。這兩款驅動器的最大轉換效率高達95%。

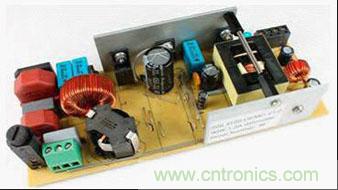

圖6  中功率反激方案SSL4101

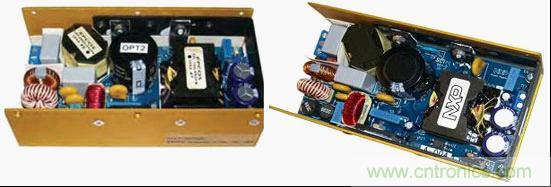

圖7  大功率諧振方案SSL4120



更多的產品及方案信息，請聯系品佳集團。品佳集團版權所有，轉載請注冊出處！
