【導讀】一個好的精密電阻，必須具備溫飄小、老化小、偏差小、噪音低、可靠性高、電壓系數小等近二十種特點。在魚龍混雜的精密電阻中，如何分辨出那些優秀電阻呢？經過自己親手大量購買、測試得到的結果一定不會(huì )錯。繼分享了排名后五位的世界上最精密電阻之后，電子元件技術網今天繼續爆圖分享。不得不說，作者lymex確實是一位精密電壓基準“神”人。
相關閱讀：
神盤點：世界上最精密的電阻TOP10（上）
第五名：低溫飄環氧封線繞電阻

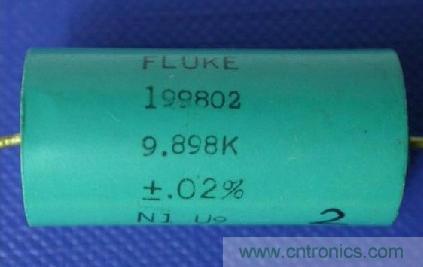

常見有Fluke、MC和HP的，溫度系數一般<5ppm/C，大部分是1-3ppm/C，老化也不大，大約<25ppm/a。這樣的電阻必須用Evanohm線材才能做到低溫飄，經常能在國外的高精度的儀器中見到。
國內電阻盡管也有標1ppm附近的，但由于采用錳銅，曲線彎曲大，不能保證寬溫度范圍下的溫度系數。因此這個指標虛的成分很大。
比如錳銅的Beta溫度系數一律是-0.6ppm/C2，也就是說，當20度時溫度系數為0，那么21度時即為-0.6ppm/C，而22度就為-1.2ppm了。因此，標稱<1ppm/C的只能在很窄的溫度范圍才有效。Fluke的這樣的電阻，溫度系數都是后來測試然后標在外殼上，N1就是-1ppm/C，P1.5就是+1.5ppm/C?
英國MC是老牌高精密電阻的品牌，常見于老式高精度萬用表和精密儀器中，后改為VM品牌。這類電阻，盡管沒標溫度系數，但實測也是非常小，類似Fluke的：
HP和是老牌電阻生產廠，很久之前（60年代）就采用Evanohm線材。這幾個紅塑電阻，有40年了，仍然不超差，而且溫度系數也非常?。?

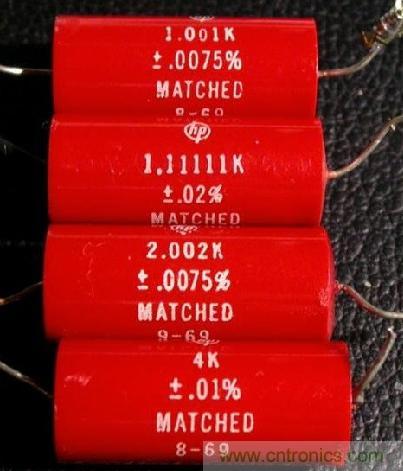

這4個HP老電阻實測溫度系數為+1.2、+0.7、+0.8和-0.1ppm/C
[page]
第四名：塑封金屬箔電阻

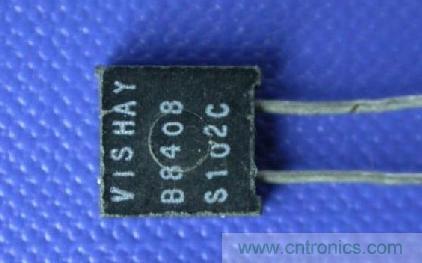

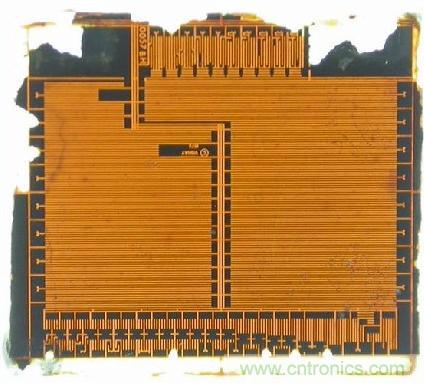

金屬箔也就是塊電阻，多以方型塊的方式出現因此得名，是新一代的優于線繞的電阻，代表廠家為威世（Vishay）。

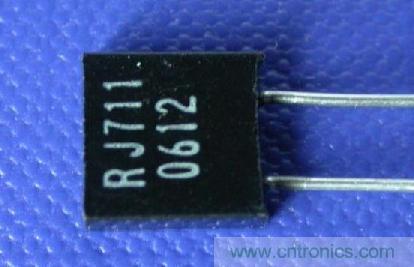

溫度系數一般都在5ppm/C以下，老化保證<25ppm。 由于是采用Evanohm金屬箔、因此性能優異、噪音也非常低。用類似IC制作的光刻工藝和良好的封裝技術，使得分布電容、串聯電感等參數都很理想，其它特性也非常優秀。 國產的型號為RJ711，體積稍大，性能稍遜。
[page]
第三名：金封線繞電阻
與低溫飄環氧封線繞類似，但采用金屬+玻璃+可伐密封，這樣就完全杜絕了外界潮濕和氧化的影響，老化保證<10ppm。這樣的電阻曾經一度統治了高精度儀器，能在Fluke計量?jì)x器里和7位半、8位半萬用表里經?？吹?。
另外，金封線繞由于成本高，一律都是低溫飄的，<5ppm/C。 金封線繞最顯著的特征，一個是外殼是金屬，絕緣是玻璃/陶瓷，另一個是引線處都有膨脹的焊接點。這是因為，引線是從預埋的可伐合金管里穿出來后焊接密封的。

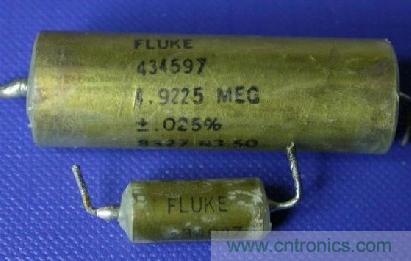

同是Fluke金封，體積可能相差很大

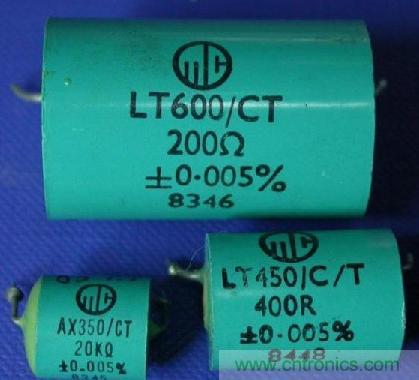

MC、VM、HP、AdvTr、JRL的金封

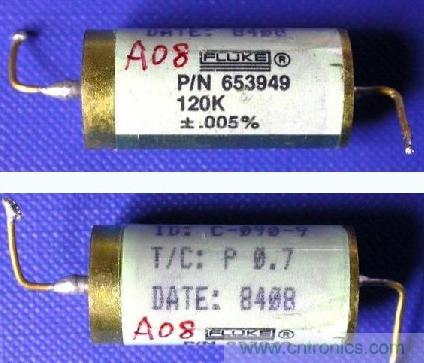

當然，在所有這些金封中，我最喜歡的是從Fluke 752A里面拆出來的120k，每一個電阻有自己的編號，溫度系數非常?。?lt;1ppm/C），老化很難觀察出來。我用這些電阻做了10k、100k和1M標準電阻。
其實，也有國產的金封線繞，老化應該不錯，能在高等級的電橋和電位差計里面見到。但是，也還是因為采用錳銅的原因，使得溫度系數不好。
下頁內容：第二名：金封金屬箔電阻
[page]
第二名：金封金屬箔電阻
金屬箔電阻本身性能良好，再加上金封，不僅能把溫漂做到1ppm/C之內，更能保證年老化<5ppm/a，這與很多標準電阻都可以媲美了。

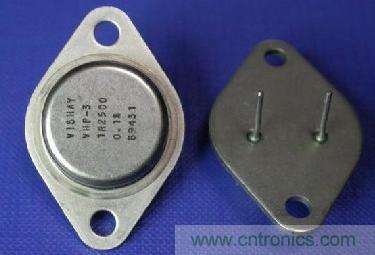

這是一個大家族，Vishay自己就有很多種，一般均以VH開頭。例如這種VHP3，老化性能也是<5ppm/a
金封金屬箔也有不少別的廠家，比如美國的RCD公司，日本的AE、TDK，還有原法國的SFERNICE（現歸Vishay）的RCHK系列。
TDK的金封金屬箔，比Vishay的大。

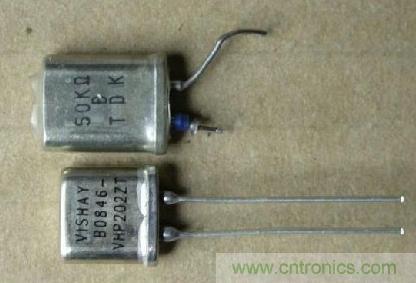

日本Alpha Electronics（簡稱AE）的
[page]
第一名：高穩金封金屬箔電阻

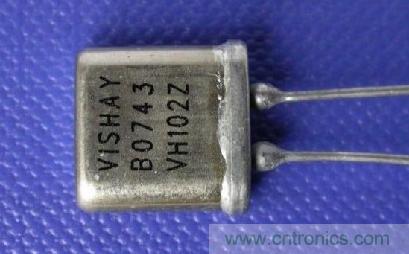

這是威世最近幾年的新成果，比如典型的VHP202Z，能把溫漂做到0.1ppm/C之內，同時保證10年老化2ppm，即便加速折算下來，第一的老化也不超過0.7ppm，堪稱理想電阻。這樣的指標，目前只有Vishay一家能做到。

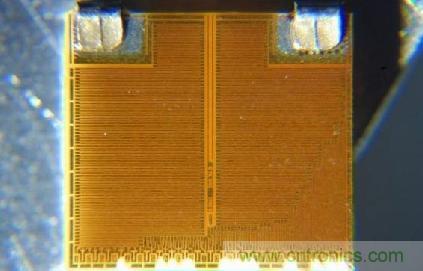

VHP202Z內部

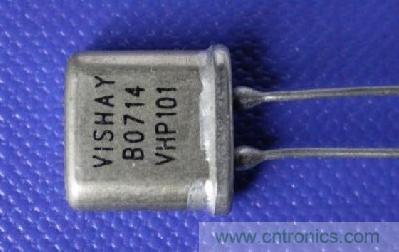

當然，也有介于二者之間的，比如老一些的VHP101，老化指標保證10年2ppm，但溫度系數稍微遜色一些

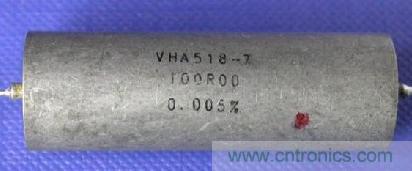

再比如這種VHA518，根據最新的數據表，老化性能也是10年2ppm
下頁內容：世界上最精密的電阻TOP10排行總表和總圖
[page]
世界上最精密的電阻TOP10總表

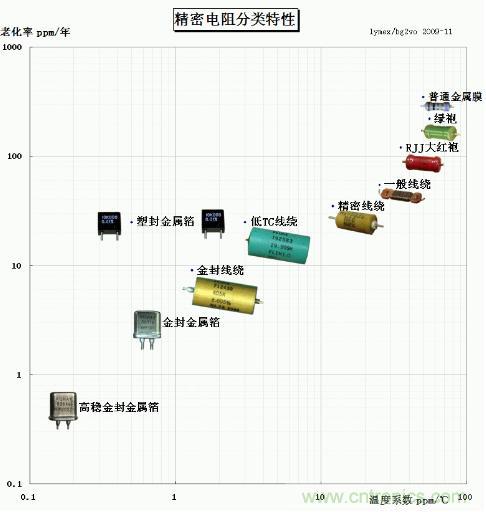

世界上最精密的電阻TOP10總圖
