4H MEMS 振蕩器研發背景

圖一

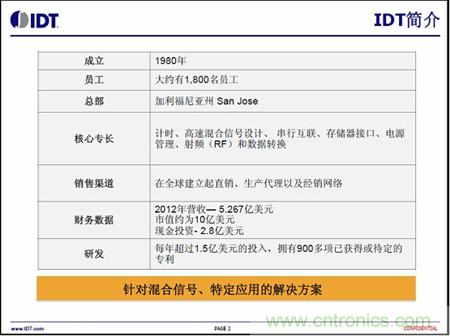

首先大家早上好，非常感謝大家能夠百忙之中抽出時間參加我們今天的發布會(huì )，我現在給大家介紹一下我們將要發布的產品，就是全球最低抖動的MEMS，振蕩器及市場。首先給大家介紹一下IDT公司的情況，我們公司成立于1980年，到現在已經有大約35年的歷史了，我們公司大約有1800名員工，總部位于加尼福尼亞的San Jose。

我們核心的產品和專長領域包括計時，還有高速混合信號設計，串型接口，存儲器接口，電源管理，射頻還有數據轉換。大家看我們銷售渠道的話，我們在全球建立起了這種直銷、生產代理還有經銷的網絡(luò )，中國也是我們這個網絡(luò )當中最重要的一個地區和國家。

現在來看一下我們公司2012財年的運營情況，營收是將近5.27億美金，市值是將近10億美金，我們手頭擁有的現金是20.8億美金，每年我們會(huì )投入1.5億美元用于研發，現在已經擁有了900多項已經獲得批準的專利和待定的專利。

圖二

[page]
我們公司主要專注于三大垂直的市場，一是消費電子領域，另一個是通訊基礎設施，第三個是企業的計算領域。

針對這三個不同的垂直細分市場，我們都有我們自己的產品，在消費電子領域，我們有我們自己的無線電源產品。比如說游戲控制器上面的無線電源，還有在通訊基礎設施領域我們有射頻、有交換器，數據轉換，還有壓縮產品。在企業計算，我們有存儲器接口，PCI  Express，還有閃存控制器，以及信號完整性的產品。

圖三

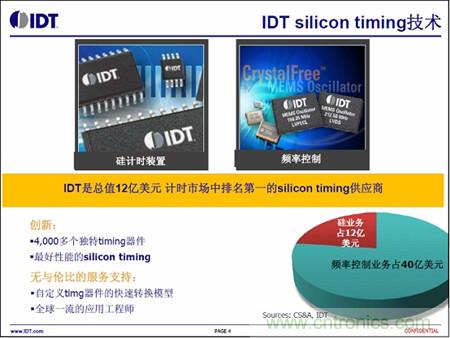

 大家如果看一下的話，我們在模擬和電源，還有計時和同步，針對這三個不同的市場呢，我們都有自己的產品。大家如果看一下計時市場的話，分成兩塊，一塊是硅計時領域，在這個領域它的市場規模大概是12億美金，然后我們在這個領域是市場的領先廠商。另外一個就是頻率控制領域，我們去年才加入這個領域，然后我們也提供計時的產品。

大家可以看到我們在這些領域進行了很多創(chuàng )新，我們有4000多個獨特的計時產品，還有最好性能的硅計時的產品。還可以給我們的客戶提供非常好的服務支持，然后我們有自定義的計時的器件的快速的轉換模型，我們還可以提供全球一流的應用工程師。

4H MEMS 振蕩器性能概覽

圖四

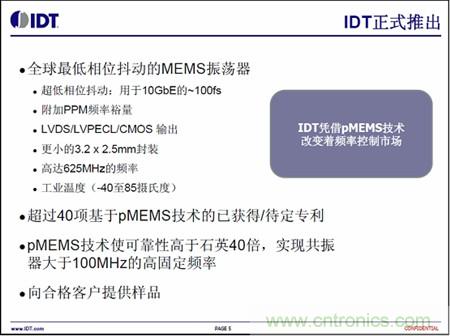

這張幻燈片大家可以看到，這是我們今天即將給大家發布的產品一些背景情況介紹。首先這款產品是我們全球最低相位抖動的MEMS振蕩器產品。它的相位抖動是最低的，可能適用于10G以太網，還可以達到100fs，還有PPM的頻率裕量設定的功能。

大家可以看到，這款產品其他的特征，包括支持不同的輸出，LVDS/LVPECL/CMOS的輸出。還有更小的封裝，3.2×2.5mm的封裝，頻率可以高達625的頻率可以支持。工業溫度是-40度至85攝氏度。
[page]
那么，可以看到我們的產品是基于pMEMS，壓電MEMS技術，這項技術我們公司已經獲得了，或者即將待定的專利有40項，通過使用這個技術，我們的可靠性相比石英產品提高了40倍，我們共振器固有的頻率可以達到100MHz。然后我們新的產品已經向客戶送樣了。

圖五

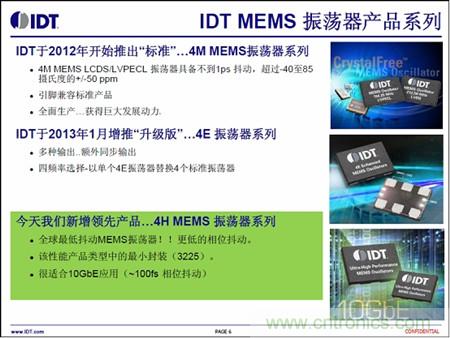

2012年5月，我們推出了4M MEMS振蕩器的產品系列，4M的MEMS振蕩系列抖動不到1pm，它是一個引腳兼容的產品?，F在已經進行了全面的生產，獲得了很大的發展的動力。

然后在今年年初的時候，我們推出了增強型的，或者叫做升級版的4E振蕩器系列，它支持多種輸出模式，然后有四個頻率可供選擇，也就是說可以用一個單個的4E的振蕩器可以取代4個標準的振蕩器。

今天我們給大家發布的這款產品是我們這個系列的第三個系列，4H  MEMS振蕩器系列，它是具有全球最低抖動的MEMS振蕩器，相位抖動跟我們的競爭對手相比更低。

然后它是在該性能產品類別當中是封裝尺寸最小的，然后它很適合10G以太網，以及40G以太網的應用。大家可以看到這款產品是具有最低的抖動，然后在抖動整合帶寬，在12K赫茲到20兆赫茲的話，可以達到300fs，然后在針對10G以太網1.875兆赫茲到20兆赫茲抖動可以達到100fs。

圖六

來看一下這款產品更詳細的技術特性，包括它可以提供這種PPM頻率裕量的設定功能，然后就是在正負1000個PPM的范圍內可以進行動態頻譜的調諧。然后它支持的頻率范圍是50MHz到625MHz。然后支持LVDS/LVPECL/CMOS的輸出。然后操作電壓是在2.5V和3.3V。工業溫度就是-40攝氏度，到85攝氏度。然后相應于石英產品，它的可靠性是提高了40倍，然后還具有以下的優勢，包括零擾動，零時故障，無靜摩擦還有很強的沖擊和抗振動性。
[page]

圖七

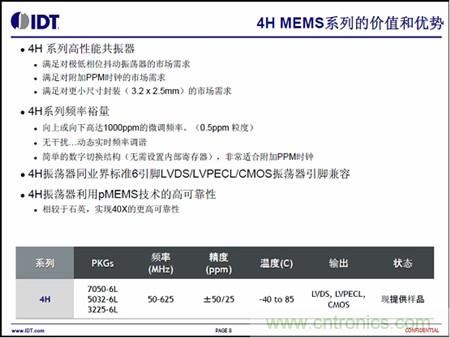

這張幻燈片大家可以看到，是我們的4H  MEMS系列產品的主要的一些優勢和價值，它是高性能的共振器可以滿足對極低相位抖動振蕩器的市場需求，也可以滿足對PPM時鐘的市場需求，以及對這種產品要求更小封裝尺寸的市場需求。

我們可以看到，4H系列的產品具有頻率裕量設定的功能，向上和向下微調頻率可以達到1000個PPM，可以動態實時的進行調諧，所以，不需要設置內部的寄存器，很適合PPM時鐘。

大家可以看到，這款振蕩器同業界標準6引腳的LVDS/LVPECL/CMOS的振蕩器是引腳兼容的，它使用的pMEMS技術的可靠性更高，然后在下面這張表當中，大家可以看到它的封裝尺寸，還有頻率，還有頻率的精度，包括溫度，還有輸出。

圖八

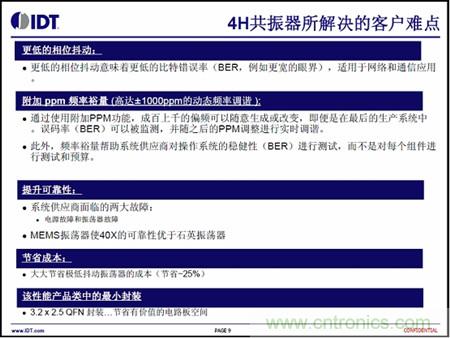

可以看到，這款產品事實上可以解決很多客戶的痛點，因為它具有更低的相位抖動，很多廠商是希望有更低的比特誤差率，可以看到這樣的話，通過有更低的抖動可以實現這個目標，更適用于網絡(luò )和通信的應用。因為更低的相位抖動意味著更低的比特誤差率。

可以看到這個還具有PPM頻率裕量的設定功能，使用了這個功能之后，可以生成或者改變成千上萬偏置的頻率，即使在最后的生產系統當中也可以做到這一點。然后有這個功能也可以讓客戶來監測誤碼率。之后通過對PPM進行調整，來實時的調諧。

可以看到這個頻率裕量的設定功能也可以幫助廠商對系統的誤碼率進行測試，而不是對每一個組件來進行測試，如果你看傳統的路由器和交換機的話，它可能在一個芯片上有很多個這種不同的IC，然后的話，有了這個功能之后，你就可以對操作系統的穩健性進行測試，避免了很多麻煩。

那我們可以看到第三個優勢是可靠性提升。如果我們和這個系統的供應商進行溝通的時候，問他們，他們面臨的最大的兩個長期的故障是什么，他們選出來的一個是電源的故障，一個是振蕩器的故障。使用了我們MEMS的振蕩器以后，它的可靠性相比于傳統的石英的振蕩器有40倍的提高，然后所以說，我們幫助客戶解決了他們的兩大痛點之中的一個。

另外一個就是成本有很大的節約，就是可以看到具有如此高性能的產品，成本有很大的節約。我們可以看到這個產品它的封裝是同類產品當中最小的，也就是說可以給設計人員節省更多的電路板的空間，它的封裝是3.2×2.5QFN的封裝。
[page]
4H MEMS 振蕩器典型應用

圖九

我們可以看到這款產品很適合于10G以太網，40以太網，甚至是100G以太網的一些應用，包括路由器，包括交換器，包括數據中心當中使用的這種存儲的集群，還有網絡(luò )應用，還有工業應用等等。

圖十

我們總結一下，可以看到，我們現在正式推出的是全球最低抖動的MEMS振蕩器，它是基于我們的壓電的MEMS技術，簡稱是pMEMS技術。我們可以看到它的可靠性比石英的相比的話，可靠性高40倍，然后它支持這種PPM頻率裕量的設定，可以讓客戶在這個過程當中對誤碼率進行隨時的調諧。

我們可以看到，現在它支持全面工業的溫度范圍，我們已經開始向客戶送樣了，它針對的市場是10G和40G的以太網，包括路由器、轉換器還有存儲架等等。
如果大家想要了解這個產品更多的信息，讓大家可以上IDT的網站，有很多的數字、表格，還有視頻，還有一些資料，大家都可以在我們的網站上可以獲得。
