當Xilinx與Altera正在28nm節點相戰甚酣的時候，Achronix從半路殺出，宣布其首款22nm技術工藝 FPGA問世。在得到Intel最先進的22nm工藝生產線的首次開放代工之后， Achronix的Speedster22i 帶來了震撼性的驚喜：新22nmFPGA器件的功耗和成本只有28nm高端FPGA的一半。
日前， Achronix 半導體公司來華召開新聞發布會(huì )，公布了Speedster22i HD和HP產品系列的細節。其總裁兼首席執行官Robert Blake和中國區銷售總監羅煒亮（Eric Law）向電子元件技術網記者詳細介紹了產品的相關情況。
“Speedster22i FPGA產品是業內唯一針對應用的高端FPGA，功耗和成本均僅為28nm高端的FPGA的一半，且簡單易用，可顯著提高設計效率。” Robert Blake表示：“這些優勢得益于A(yíng)chronix不尋常的策略：采用Intel領先的22nm FinFET工藝技術；針對特定市場通訊和測試方面的應用；并使用業界最好的硬核IP及輔助設計軟件。”
Robert Blake和Eric Law介紹Speedster22i是業界最高密度和最高性能的FPGA
功耗和成本僅為28nm高端FPGA的一半
“這種將英特爾22nm工藝的領先性，與我們在內核結構及面向目標應用的嵌入式硬IP這兩個方面的創(chuàng )新相結合，意味著我們的客戶將擁有一種高端的FPGA解決方案，其功耗和成本都為具有競爭性FPGA產品的一半。”Robert Blake介紹說。
對于目標應用，嵌入式硬核IP消耗的功率比在通用FPGA的可編程結構中執行相同功能要少90%。此外，由英特爾的22nm FinFET工藝所提供的創(chuàng )新可少耗達50%的功率，同時比構建在28nm平面工藝上的晶體管快接近40%。對于HD系列器件，這些因素結合在一起帶來了比主流FPGA低出最高可達50%的總功率消耗。
Speedster22i FPGA產品僅消耗28nm高端的FPGA一半的功率
集成業界最好的、經芯片驗證過的硬核IP
“我們差異化戰略的一部分是集成同類中最佳的、經芯片驗證過的IP。” Achronix創(chuàng )始人兼董事長John Lofton Holt表示：“例如，除了英特爾22nm工藝所提供的巨大的功耗和性能優勢之外，我們的Speedster22i器件還充分發揮了一整套業界領先的I/O接口技術、核心技術的和由英特爾開發的封裝IP。這幫助我們獲得以前無法達到的性能和信號完整性新高度，并同時減少我們的開發時間和開發成本。”

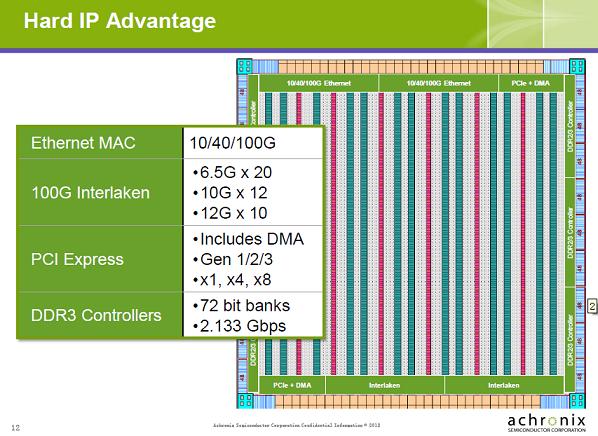

Speedster22i器件中集成了同類中最佳的、經芯片驗證過的硬核IP
Speedster22i器件是首批包括內置端到端、硬核IP接口協議功能的FPGA，其硬核IP包括完整的I/O協議棧，可用于 10/40/100G、Interlaken、PCI Express gen1/2/3和用于2.133Gbps DDR3的內存控制器。在其他的FPGA中，這些功能都由可編程陣列來實現，使時序收斂具有挑戰性并要求占用可編程陣列中高達50萬個的等效查找表（LUT）。這給傳統的FPGA設計增加了大量的成本和功耗，而在Speedster FPGA產品中它們都是基本的連接。此外，嵌入式硬核IP消除了采購、集成和測試這些功能相應的軟核IP成本。
下頁內容：不同目標應用的產品系列、強勁的第三代ACE設計工具、中國市場的FAE支持[page]
提供針對不同目標應用的兩個產品系列
針對不同目標應用，Speedster22i推出兩個不同的產品系列——共享相同I/O功能和硬核IP的產品系列HD和HP。兩個系列都充分發揮了Achronix的CAD Environment (ACE) 開發平臺，它為開發工程師提供了一種方便和熟悉的工具環境。
Speedster22i HD和HP兩個共享相同I/O功能和硬核IP的產品系列
HD系列：HD系列FPGA是一系列基于同步的FPGA產品，它們將密度最高的FPGA與最低的功耗結合在一起。在HD系列中有四個成員，其中最大的器件擁有170萬個有效的查找表和144Mb嵌入式RAM。此外，還帶有最多可達16個28Gbps的高速收發器（SerDes）、64個12.75Gbps的SerDes和960個通用2.133Gbps的I/O，HD系列提供了業界最高的I/O帶寬，這是高端交換機和橋接應用的關鍵。
HP系列：HP系列FPGA產品利用了Achronix擁有專利的picoPIPE ™自定時鐘體系結構，且可運行在高達1.5 GHz的主頻上，比基于同步的FPGA快3到4倍。Speedster22i HP FPGA產品專為前饋數據流和DSP應用獲得最大性能而設計。HP系列有兩款產品，其中最大的器件擁有25萬個查找表和64 Mb的嵌入式RAM 。
提供強勁的第三代ACE設計工具
EDA軟件的成熟度是FPGA能否成功應用的重要因素，對于這一點，Achronix顯得信心十足。“我們功能強大且可靠的ACE設計工具現已進入第四代，使時序收斂更加輕松。我們強大的設計工具、內核性能優勢和嵌入式硬核IP組合在一起，在絕大多數情況下使時序收斂猶如按下按鈕般容易。” Achronix市場營銷副總裁Steve Mensor說。
HD和HP兩個系列都由Achronix成熟的和易于使用的ACE設計軟件4.2版本提供支持，該軟件現已可供貨。ACE是唯一構建在業界標準的Eclipse平臺開源平臺上的FPGA設計工具，使ACE對曾經使用過構建于Eclipse平臺的其他任何設計工具的工程師都簡單易學。
加強中國市場服務，提供全面的FAE支持
Robert Blake表示，Achronix對中國市場非常重視，這也是為什么選擇在中國發布Speedster22i新產品，以及邀請Eric Law擔任中國區銷售總監的原因。Eric Law曾經在A(yíng)ltera公司工作了 13 年，并幫助該公司在亞洲業務的增長了數倍。“中國的通訊、網絡(luò )和數字處理市場，與我們產品的高端定位非常符合。在價格和性能上的優勢，有利于我們進入中國。” Robert Blake說，“相信中國會(huì )成為我們最大的一部分市場”。
為確保Speedster22i順利達產并確保對其早期客戶的全面支持，Achronix推出了一個早期合作者計劃，以幫助客戶很容易地從傳統的FPGA轉移到Speedster 22i。早期合作者計劃包括評估板、 現場培訓和技術支持?，F在A(yíng)chronix已經在中國設立了辦事處——深圳市亞克尼斯半導體技術有限公司，在中國方面會(huì )有專門的FAE支持。 Eric Law表示，Achronix會(huì )擴大在中國的FAE隊伍，確保給中國客戶最好的服務。
HD1000 的工程樣片將在2012年第三季度開始發貨。HD1000是業內最大的FPGA，帶有超過100萬個有效LUT和84Mb的嵌入式RAM。其余的HD和HP器件將在未來12個月內推出。
