- 50Ω輸入輸出匹配
- 工業標準6引腳SOT-363封裝
- 可帶來高達6GHz的可用工作頻率范圍
- 各種不同的無線通信應用
Avago Technologies(安華高科技)近日宣布推出兩款新經濟型容易使用的通用InGaP異質結雙極晶體管(HBT, Hetero-Junction Bipolar Transistor) MMIC增益方塊放大器產品，適合各種不同的無線通信應用。于DC到6,000MHz頻帶工作，Avago的AVT-51663/53663增益方塊可以作為寬帶增益方塊或驅動放大器使用，這些面向移動通信基礎設施應用設計的增益方塊也可以使用在如基站、WiMAX、WLAN、CATV、衛星電視和機頂盒等各種其他無線通信應用上。Avago是為通信、工業和消費類等應用領域提供模擬接口零組件的領導廠商。

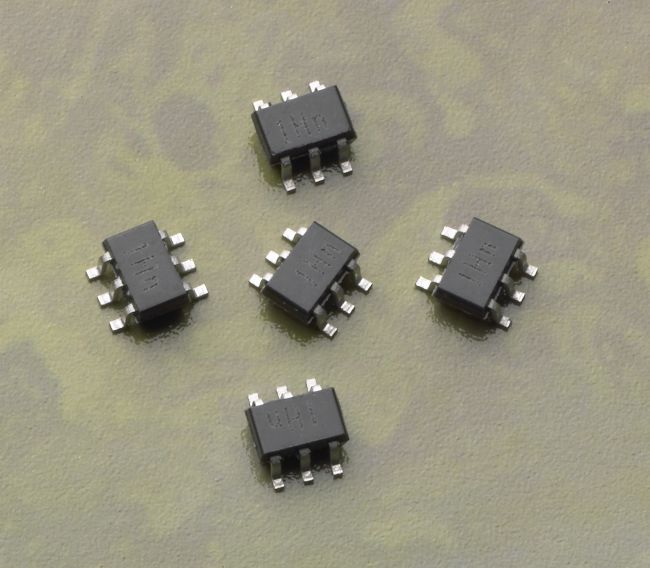

Avago的AVT-51663/53663增益方塊放大器在內部設計上可以匹配50Ω，采用達靈頓架構并以工業標準6引腳SOT-363表面貼裝塑膠式封裝供貨，提供良好寬帶性能的達靈頓反饋結構可以帶來高達6GHz的可用工作頻率范圍，使得AVT-51663/53663適合作為小信號增益串聯或中頻放大使用。這些新增益方塊非常容易安裝，只需隔直流電容、RF扼流器、偏壓電阻和旁路電容即可工作，不須其他射頻匹配器件就可以取得寬帶性能輸出。
這些新增益方塊放大器采用可靠性、溫度穩定性領先業內和性能一致的先進InGaP HBT技術進行開發，于5V和37mA典型工作條件下，AVT-51663可以提供19.0dB增益、24dBm輸出三階截點(OIP3)、1dB增益壓縮點12.5dBm輸出功率和2,000MHz時3.2dB的噪聲指數，AVT-53663以5V和48mA的條件工作時，可以帶來19.5dB增益、5dBm OIP3、15dBm P1dB和2,000MHz下3.2dB的噪聲指數。
功能特點
- 小信號增益放大器
- 50Ω輸入輸出匹配
- 高線性寬帶性能
- 不需射頻匹配器件
- 平坦寬帶頻率響應可達2GHz
- 采單一5V電源工作
- 以工業標準SOT-363封裝供貨
- 采Pb-Free環保無鉛設計并符合RoHS標準要求
