【導讀】噪聲分為兩類：內部噪聲和外部噪聲。內部噪聲是不可避免的，每個電子設備都會(huì )產生內部噪聲。LDO 由理想的源供電，這意味著它不受外界影響，因此在輸入端沒有外部噪聲 (雖然 LDO 在輸出端確實有內部噪聲)。外部噪聲是由外界影響(輸入處的紋波——實際源) 產生的各種噪聲。輸入波紋與電源抑制比 (PSRR) 有關。
噪聲分為兩類：內部噪聲和外部噪聲。內部噪聲是不可避免的，每個電子設備都會(huì )產生內部噪聲。LDO 由理想的源供電，這意味著它不受外界影響，因此在輸入端沒有外部噪聲 (雖然 LDO 在輸出端確實有內部噪聲)。外部噪聲是由外界影響(輸入處的紋波——實際源) 產生的各種噪聲。輸入波紋與電源抑制比 (PSRR) 有關。
此外，還有如熱和閃爍等噪聲的不同類別。熱噪聲是由粒子的隨機熱運動引起的，這種運動稱為擴散。熱噪聲的存在沒有外部電壓連接。與熱噪聲不同的是，閃爍噪聲是由粒子電流的隨機變化引起的，這種運動稱為漂移。漂移是由外部電壓引起的，這意味著沒有外部電壓就不可能存在閃爍噪聲。
噪聲也可按頻譜劃分。我們用顏色來識別特定的噪聲頻譜。例如白色、粉紅色、棕色、灰色等。通過顏色識別的種噪聲是白噪聲，它在整個頻譜范圍內是平滑的。
那么我們如何測量噪聲呢？如前所述，內部噪聲是由輸入端有理想源的 LDO 產生的噪聲。在實際測量中，這個理想的源可能是電池，它比 LDO 穩壓器具有更低的內部噪聲。這種噪聲與頻率有關，它由一個參數表示，如頻譜噪聲密度曲線或積分噪聲值 (在通常為10 Hz 至100 kHz 的特定頻率范圍內，輸出噪聲電壓以微伏- uVRMS 表示)。

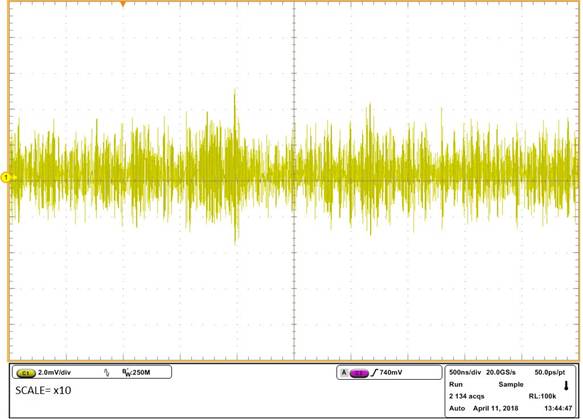

但什么是頻譜噪聲密度呢？如果您及時測量噪聲，您只能看到噪聲的振幅值，但不能看到所有噪聲屬性的頻率。正如上面的圖片所示，噪聲在x10的范圍內。頻譜噪聲密度曲線是所產生的噪聲之和。每一噪聲都是在窄幅的頻率范圍內測量的。您可在下面的圖片中看到頻譜噪聲密度。

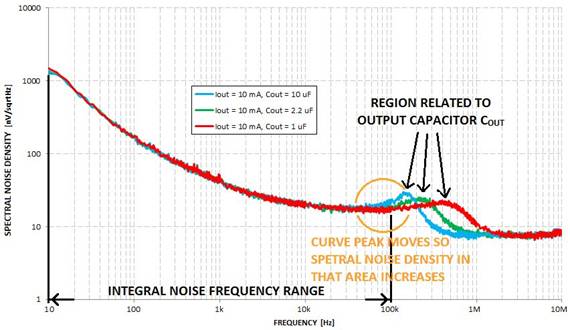

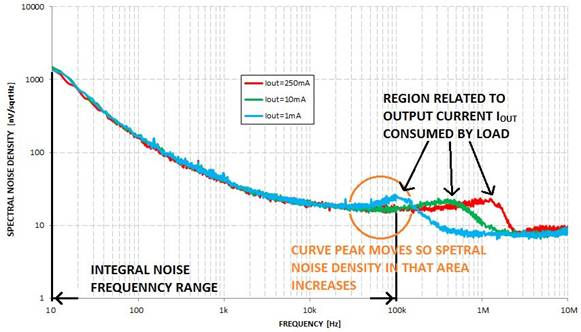

LDO 輸出端的噪聲也與負載有關。負載消耗電流 Iout，該電流值等于電阻 RLOAD。與負載相關的是多個 RLOAD 和輸出電容 COUT。較高的 RLOAD 值或較高的 COUT 值意味著與負載相關的曲線部分向較低頻率移動。在上面的圖片上，您可看到與 IOUT 有關，在下面的圖片中，您可看到與 COUT 有關。
