【導讀】安全性和舒適性不斷增強的汽車搭載了很多電子設備。電子電路有信號線路和電源線路，需要分別采取防噪聲對策。TDK的共模濾波器的特點是可以根據用途分別提出多種產品陣容，準備了追求小型薄型化的產品群、為了在車載用途中能應對嚴格的環境條件，采用獨有端子結構的產品群。本章將介紹電源線路用共模濾波器。
DC輸入濾波器電路基本構成
DC輸入濾波器電路的濾波構成受基板圖案的接地方法很大影響，需要根據使之衰減的頻帶和噪聲傳播途徑分別使用適當的部件。在EMI對策中，設計初期階段最好采用能配置電感器（L）、電容器（C）、共模濾波器（CMF）的圖案構成。

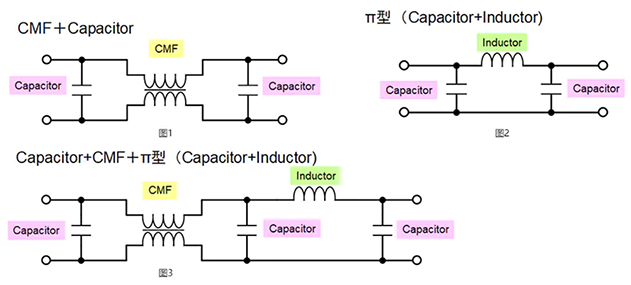

濾波器構成示例
正常（差分）模式噪聲和共模噪聲

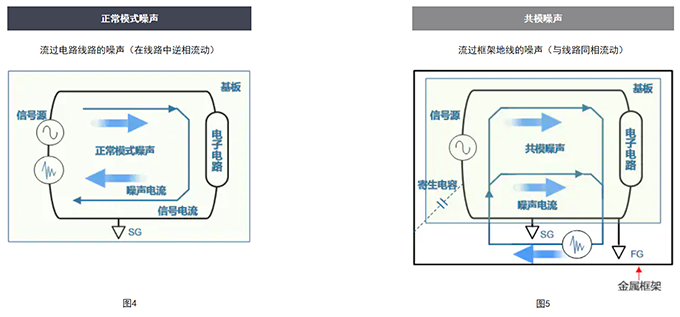

傳導噪聲有正常（差分）模式噪聲和共模噪聲兩種。正常模式噪聲發生在電路線路之間并逆相流動，共模噪聲發生在電路線和接地線路之間并同相流動。采取噪聲對策時，需要確認是在哪種模式下發生的，使用適當的對策部件。
為正常模式噪聲使用電感器、電容器，為共模噪聲使用共模濾波器。
傳導噪聲的傳導方式
車載ECU用DC-DC轉換器的趨勢
不斷電子化的汽車搭載了很多ECU，需要采取共模噪聲的對策?，F在的汽車ECU的DC-DC轉換器為了避開AM頻帶，DC-DC轉換器的開關頻率變?yōu)?MHz，高頻范圍的噪音對策變得很重要。
圖6各應用使用的頻帶
當開關頻率變?yōu)?MHz時噪聲的變化
傳導噪聲電壓法
條件：輸入5V-輸出1.2V/2A，無輸入濾波器
當開關頻率達到2MHz時，基本電波達到AM頻帶以上，FM頻帶的噪聲變大。
FM頻帶的噪聲變大的原因

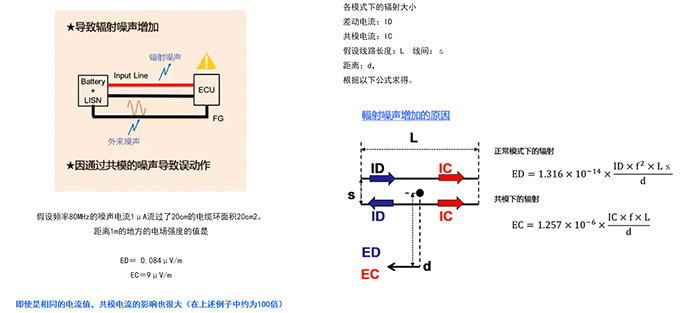

FM頻帶噪聲變大的原因是，當開關的上升速度變快時，高頻成分變大。由于框架接地的寄生電容，高頻成分的共模電流變得容易很快下降。
1）當開關的上升速度變快時，高頻成分變大。
2）頻率高的成分由于框架接地的寄生電容，共模電流變得容易很快下降。
3）如果針對共模的噪聲對策不充分，導致誤動作的可能性增大。
TDK車載電源線路用共模濾波器的特點和產品陣容

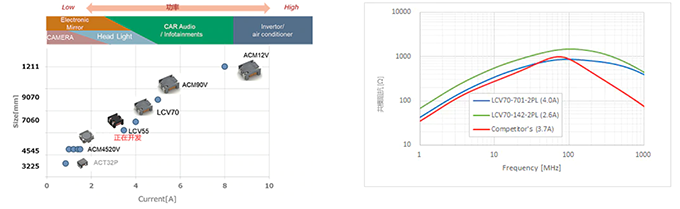

TDK正在擴大應對各種DC電源線路的大電流（最大到8A）的產品陣容。產品在廣泛的頻帶內確保高阻抗，使用溫度范圍應對“Ta（環境溫度）=-40~125℃”。
應對應用示例

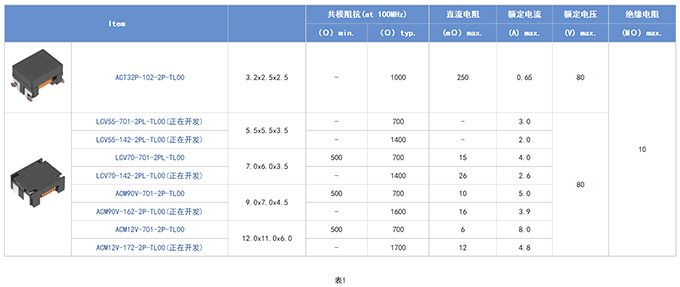

產品陣容
產品的特點
總結
隨著DC-DC轉換器的工作頻率的高頻化，FM頻帶的噪聲對策越來越重要。關鍵是在采取EMI對策的基礎上，劃分正常模式噪聲和共模噪聲，特別是，由于共模引起的噪聲有時會(huì )受圖案及層構成、接地方法的影響。若要采取共模噪聲對策，共模濾波器很有效。如下圖所示，僅正常模式濾波器無法完全降低50MHz以上的噪聲，但同時使用共模濾波器可以降低50MHz以上的噪聲。
如果EMI因為共模噪聲不合格，使用共模濾波器采取對策很有效，但是之后追加時，需要進行設計變更，所以建議在設計階段時預先準備好可以搭載的圖案。
