引線型陶瓷電容器

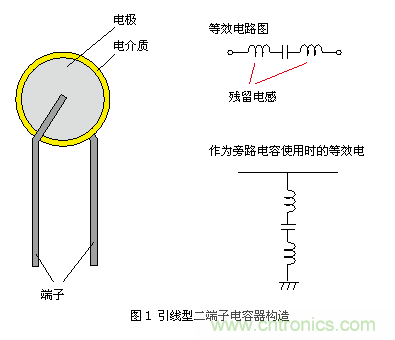

在介紹片狀三端子電容器之前，最好先了解一下引線型三端子電容器。這有助理解片狀三端子電容器的內容。

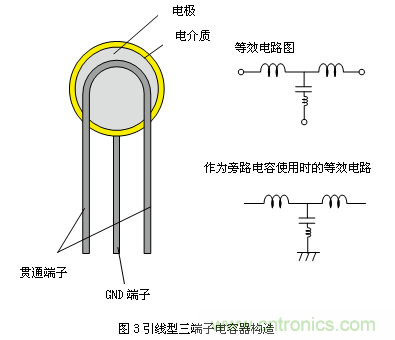

三端子電容器單側引出2根引線

三端子電容器是為改善二端子電容器的高頻特性而對引線端子的 形狀進行改進后形成的陶瓷電容器。如圖3所示，三端子電容器在單側引出兩根引線端子。將兩根引出的引線分別連接至電源和信號線的輸入、輸出端，將相反一側 接地，即可形成如右圖所示的等效電路圖。通過這種連接方式，兩根引線側的引線電感將不進入大地側，由此可極大地減小接地電感。此外，由于兩根引線側的引線 的電感作用類似T型濾波器的電感，能夠起到降低干擾的作用。

片狀多層陶瓷電容器與片狀三端子電容器

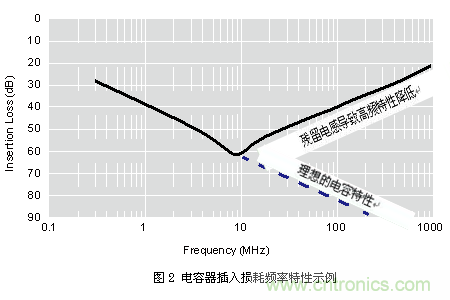

目前所使用的電容器多為片狀多層陶瓷電容器。圖4為二端子片狀多層電容器的結構概念 圖。其結構表現為，夾著電介質薄片，分別與兩側外部電極連接的內部電極交錯層疊。由于其為片狀結構，且無引線，因此該部分沒有殘留電感。然而，由于其內部 還存在微量電感，因此在較高頻率下將導致性能下降。

與引線型的三端子電容器一樣，三端子電容器也可通過改變電極結構提高高頻性能。圖為片狀三端子電容器的結構概念圖。在芯片兩端接地，夾住 電介質，使貫通電極與接地電極交互層疊，從而形成類似于穿心電容器的結構。等效電路如圖所示，貫通電極的電感與其在引線型三端子電容器中的情況一樣，起到 類似于T型濾波器的電感的作用，因此可減小殘留電感的影響。此外，由于接地端連接距離較短，因此該部分的電感也非常微小。并且，由于接地端連接兩端，因此 呈并聯連接狀態，電感也將降低一半。[page]

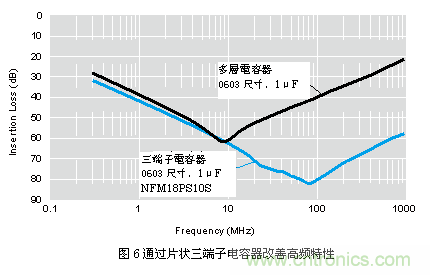

圖6中對片狀三端子電容器與片狀二端子多層電容器的插入損耗特性進行了比較。兩種元件的靜電容量相同，因此在低頻范圍內特性相同。但是二端子電容 器在頻率超過10MHz后性能便開始下降，而三端子電容器則在超過100MHz后才會(huì )出現性能下降。由于片狀三端子電容器在一定程度的高頻范圍內都不會(huì )出 現性能下降，因此它適用于需要去除高頻干擾的情況。 片狀三端子電容器實際為四端

如圖5所示，片狀三端子電容器雖名為三端，但實為四端結構。這是因為，雖然四端設計可減少接地端電感，但電氣特性方面，無論哪個端子都具備相同電位。而引線型三端子電容器原本就為三端結構，因此貼片化后仍被稱為"三端"。[page]

片狀三端子電容器的安裝方法

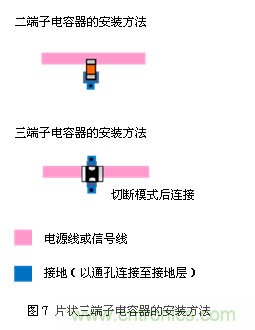

片狀三端子電容器具貫通端子與接地端子，因此與普通的二端子電容器相比，安裝方法有所不同。圖7為安裝示例。
將片狀三端子電容器作為旁路電容器安裝時，應在切斷信號或電源模式后，在其間連接上貫通電極，并在接地端子處準備好接地模式進行連接。為保持阻抗處于較低水平，必須盡量將接地模式短距離連接在穩定的接地層上。使用雙面板與多層板時，推薦以通孔連接至接地層。
