【導讀】EMC問題總是讓工程師們頭痛不已，就像馬老師說的，“EMC是個看不見、摸不著的東西，看起來很容易，做起來很難”。最近有工程師網友就碰到了這么一個LED驅動電源的EMC問題，用了多種方法都解決不了，就把問題發來給大家看看，希望眾多的工程師們能夠集思廣益，幫助這位工程師解決EMC問題。
EMC問題敘述：

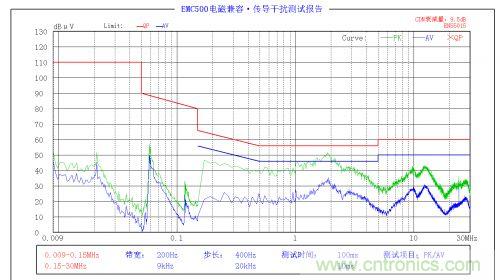

我用昂寶OB3330的方案做了一款30*1W320mA的驅動器，試了了很多種方法了多還是沒有過EMC，請教高手，說明下變壓器用的是EFD25臥式（初級：82圈/次級：72反饋：13）10N65的MOS管，HER208的輸出二極管，這個我試了很多種方法就是變壓器的問題，但就是解決不了，請哪位高手幫忙看下，幫我算下變壓器的匝數和繞法。首先只能用三明治繞法，這樣溫度才低，像正常的繞法溫度很高的已經做過很多實驗了。這下面的圖片是我用正常方式（初級--屏蔽--次級--反饋）繞出來的結果，傳到輻射過時過了但是余量不夠，但是這樣做出來的溫度特別高，所以這種繞法行不通。

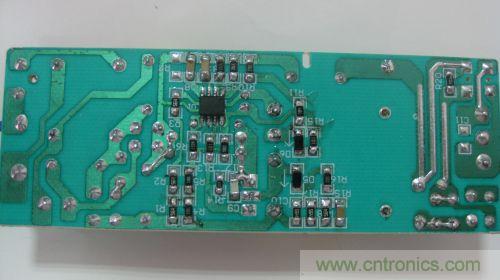

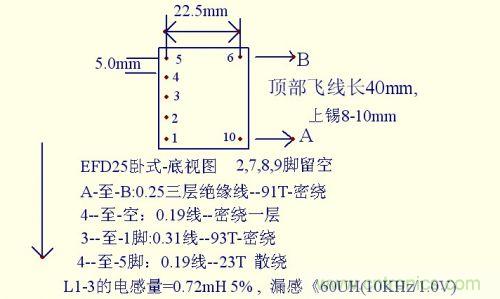

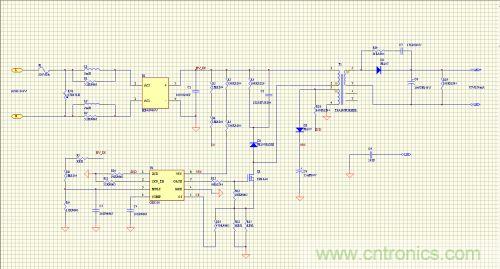

把原理圖，PCB，變壓器具體繞法都發上來，麻煩各位高手幫忙看看。
對于以上問題，眾多網友也給出了一些解決方法——
網友A：AC輸入端少了一個磁環，但該工程師表示輸入端加磁環沒效果。
網友B：Y電容容值增加,不行輸入端再加一級濾波。
[page]
網友C：我覺得傳導過不去可以改下前面的EMI電路，好像原理圖與你的樣板有些不一樣，從樣板來看，只要改下前面共模電感的感量就看看，可以改用綠環看看。還有差模電感可以并聯幾K的電阻。
網友D：變壓器改成初級屏蔽次級屏蔽初級輔助繞組，試試看有沒效果，VCC的整流管跟RCD中二極管換成慢管，加大MOS的驅動電阻。
網友E：輸入端也要加個330UH的共模2類電源通常都要加除非你把輸入的大共模改成環形的且分布電容要足夠小可以用皮線+漆包線并繞但整體效果不如加一個單獨的小共模另你的MOS管最好加上散熱器接地，不單是為了散熱而是將大幅的電場耦合旁路到地傳導輻射都會(huì )有所改善的。
網友F：電路組態比較關鍵，AC進來加個2MH的環行共膜+X電容，接著L，N接個差膜電感+X電容+50MH以上的共膜，橋堆整流后用CLC架構濾波。
網友G：我也在做這個方案，我覺得是你的Y電容可以加大點，比如332M。還有就是變壓器，變壓器的繞法：初級一半抽頭，屏蔽，次級，屏蔽，初級，屏蔽，再繞反饋。三極管漏極加磁珠。希望對你有幫助。
網友H：給你點建義，MOS管中間腳、輸出整流管負極加個磁珠，吸收二極管用慢管串個10歐的電阻，差模電感加大一倍以上，采用兩個Y電容、Y電容接法一個接CBB正極，另一個接CBB負極，兩個Y電容另一端接輸出負極。希望對你有點幫助。
網友I：首先他發的圖是沒有超的，PK需要讀點讀成QP的，讀點的話余量肯定大于6dB的，PCB確實很粗糙，輻射的話，整流管以及MOSS可以加吸收或是磁珠，變壓器也可以外屏蔽什么的，如果改版可以考慮改變走線或是布局，這樣更完美??！如果這樣功率級的電源EMC也難的話，100W1000W的大功率的直接沒法做了給個建議找個專業的人給你搞搞最多一個小時的事情，花點小錢省時、省力還多了學習的機會(huì )。如果布板時有專業的人指導，就更省事！EMC關鍵是在于設計不是在于調試整改！
對于眾多網友的解決方法，該工程師表示：這些都試過了，沒有效果。應該是輸出磁環和輸出吸收線路影響了傳導，但是我把輸出小磁環和輸出吸收電路去掉，傳導就能過，而且余量充足，但是輻射又不行了?，F在也在糾結當中，找不到解決的辦法。
廣大的工程師網友們，你們還有什么更好的解決方法嗎？歡迎大家參與討論，幫助這位工程師解決EMC問題。
