如何讓LED光源燈具符合EMC標準

發布時間:2008-10-22

中心論題:

  • 分析轉換器和EMI濾波器的設計原理
  • 選擇將轉換器和EMI濾波器都集成到標準燈殼的設計

解決方案:

  • 使用體積更小的EMI濾波器
  • 采用了小型SO-8封裝有利于應用到降壓拓撲結構



引言
作為白熾燈的替換品,LED燈近年來才開始推出市場,但卻面臨著諸多難題。由于將LED功率驅動電路裝入標準燈殼具有難度,因此早期的一些LED燈并沒有內部濾波器,也就談不上符合 EMC 標準。而且,其中很多的LED燈都采用了低效能的電容降壓式電源,而不是開關式鎮流器。這種方法可造成AC市電電流不平衡,因而導致某些設備的電能質量問題。同時符合EMC法規和電能質量標準是非常重要的問題,必須引起重視。

本文將介紹一種基于LinkSwitch-TN系列小型SO-8封裝電源IC的電子鎮流器,該方案符合標準燈殼空間限制要求以及EN55022A EMI標準。

設計目標
本設計用于為一串額定電流為300 mA的三個HB LED(相當于10W的標準白熾燈)供電。在正常工作情況下,輸出電壓被串聯LED的正向壓降箝位在約9.5 VDC,但該電路必須達到12 VDC,以便為二極管的性能變化留出余地。其拓撲結構為開關式恒流離線式降壓穩壓器,能夠在整個85至265 VAC通用輸入范圍內和47至64 Hz的線電壓頻率下進行工作。其它設計目標包括高效能、低成本及符合EN55022A EMI要求。該設計可以集成到標準燈殼中(Edison螺口燈泡和卡口鹵素燈均可),非常便于替換現有的燈泡。而且,還可以利用設計工具和應用程序輔助完成該設計,以盡可能縮短新的HB LED燈的上市時間。

EMI符合性考量
由于空間和成本限制,市場上有很多LED燈其設計并不符合傳導EMI規范。但本文中的設計利用了集成到PI的LinkSwitch-TN功率轉換IC中的頻率調制特性,因此可以使用體積更小的EMI濾波器。

方案細節
PI的LinkSwitch-TN LNK306DN集成功率轉換IC中含有一個完全集成的700 V功率MOSFET,因而無需外部電源器件。離線式非隔離降壓拓撲結構可以在連續導通模式下以66 KHz的最大頻率進行工作。該頻率采用4 kHz的峰峰值頻率抖動進行調制,可以簡化對EMI濾波器的設計要求。雖然本設計采用了降壓拓撲結構,但這種IC還可以配置為降壓-升壓轉換器。而非常關鍵的一點是,LinkSwitch-TN LNK306DN采用了小型SO-8封裝,這對于此應用的結構設計而言是個很大的優勢。

轉換器和EMI濾波器的設計原理如圖1所示。根據電流檢測電阻器R8和R10之間的壓降,電流控制環路被設置為所需的恒定電流值。雖然標準設計支持的是300 mA的電流,但仍可以輕易適應最高360 mA的輸出電流。Q1和Q2可以放大檢測到的壓降,以便使用電阻較低的電流檢測電阻器來最大程度地降低功率耗散。EMI濾波器采用pi拓撲結構,并含有一個可熔阻燃電阻RF1,以用于過載保護。


圖1 轉換器與EMI濾波器電路


設計轉換器和EMI濾波器時只需要25個器件,完全不需要PCB和連接器件。在參考材料中可以找到有關該設計的完整元件列表。

該應用的電氣設計對于這款成熟的功率轉換IC而言,顯得相當陳舊。最大的挑戰是結構設計,特別是將轉換器和EMI濾波器都集成到標準燈殼的設計。然而,該設計正好能裝入Edison螺口燈座(E27)和鹵素燈卡口燈座(GU 10)。

早在設計之初,我們便清楚:如果圓形PCB大得能夠容納所有轉換器和EMI濾波器元件的話,它就無法裝入燈座中。因此我們決定將設計劃分為兩個圓形PCB,一個用于轉換器電路,另一個用于EMI濾波器。轉換器電路板的最終直徑為19.66 mm,而EMI濾波器的最終直徑則為16.91 mm。這些電路板然后進行疊加,并與離散布線互連完成裝配。

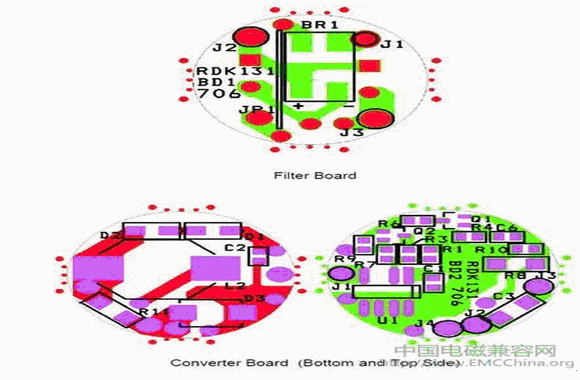

圖2 結構封裝挑戰


雖然該設計具有功能性,但仍存在傳導輻射問題。由于兩個PCB比較接近,開關電流會(huì )從轉換器電路板耦合到EMI濾波器電路板,從而降低EMI濾波器的性能。通過在這兩個電路板之間放置“屏蔽”PCB,這一問題便得以解決。而第三個電路板只是一層銅,并無電路。它被電氣連接到EMI濾波器負輸出端與轉換器負輸入端的接合處。這樣,總裝便由三個疊加在一起的圓形電路板組成。增加第三個電路板既簡單又節省成本,不但解決了耦合問題,還達到了EMI性能要求。

性能
本參考設計可滿足各種設計目標。如果采用120 VAC的標稱輸入電壓,電路效率將會(huì )超過62%。輸入電壓為220/240 VAC時,效率將超過56%。根據EN55022A限制,采用準峰值和平均讀數在輸入電壓為115 VAC和230 VAC時表現出傳導EMI特征。在最差條件下,當輸入電壓配置為230 VAC時,此電路可通過標準并有7 dB的電壓。當輸入電壓為115 VAC時,裕值更高。

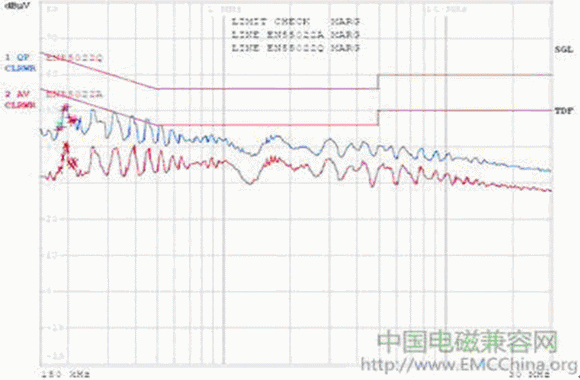

圖3 在230 VAC最差情況下符合EN55022A標準


結語
盡管存在一定的物理性限制,但是,以具有成本效益的方式將高性能HB LED燈的電子鎮流器集成到標準燈殼中是完全有可能的,并仍可符合EMI法規和電能質量標準。此外,應用指南、設計工具以及新推出的LED照明應用站點都可以為設計提供廣泛的支持。
