【導讀】電動汽車革命即將來臨。汽車公司拼命地尋求技術優勢，驅動電動汽車的電力電子設備正在迅速發展。諸如碳化硅（SiC）之類的寬禁帶FET技術有望顯著提高效率，減輕系統重量并減小電池體積。在汽車設計中，SiC兌現了這些承諾，并推動了下一代電動汽車的創(chuàng )新。
電動汽車革命即將來臨。汽車公司拼命地尋求技術優勢，驅動電動汽車的電力電子設備正在迅速發展。諸如碳化硅（SiC）之類的寬禁帶FET技術有望顯著提高效率，減輕系統重量并減小電池體積。在汽車設計中，SiC兌現了這些承諾，并推動了下一代電動汽車的創(chuàng )新。
SiC和其他寬禁帶器件的基本優勢源于它們的帶隙，價帶頂部和導帶底部之間的能量差。電子從低能價帶移動到高能導帶使材料導電。將電子從價帶移動到導帶需要1.1 eV。另一方面，SiC具有3.2 eV的帶隙，因此將電子移動到SiC導帶需要更多的能量。對于給定的芯片尺寸，這意味著比硅器件更高的擊穿電壓。實際上，SiC芯片的優勢更像是為電動汽車量身定制的，例如尺寸更小、更低的導通電阻（RDSON）和更快的開關速度等。
電動汽車的三個主要限制是充電時間，續航里程和成本。將逆變器電路的高壓部分（稱為DC鏈路）升壓至800 V或至1,000 V可以降低電流，從而使電纜和磁性件的重量更輕。更高的電壓要求開關器件具有更高的擊穿電壓，通常高達1200V。對于標準的硅MOSFET，將擊穿電壓縮放到該水平并保持高電流是不切實際的，因為必需的管芯尺寸變得更大。雙極硅器件（主要是絕緣雙極柵晶體管（IGBT））可以解決此問題，但會(huì )犧牲開關速度并限制功率轉換效率。SiC的寬帶隙允許單極FET器件（具有顯著較小的裸片尺寸）表現出與傳統IGBT相同的擊穿電壓和額定電流。此特性為電源轉換系統帶來了數項改進，同時允許更高的直流母線電壓并減輕了車輛的重量。
為了提高電動汽車的續航里程，要么必須增加電池容量，要么必須提高車輛的效率。通常，提高電池容量會(huì )增加成本，尺寸和重量，因此設計人員將精力集中在提高車輛電源轉換系統的效率上。使用正確的開關設備，設計人員可以提高電源開關頻率，以提高效率，同時減小磁性元件的尺寸，從而降低成本和重量。此外，高效轉換器需要更少的散熱和冷卻系統。
SiC FET自然會(huì )適應這些高開關頻率，因為它們在每個充電/放電周期中消耗的能量很少。此外，SiC的材料特性與較小的裸片尺寸相結合，可以在較高溫度下運行，而損耗比IGBT低。
Cree Wolfspeed E3M0065090D汽車SiC FET的RDSON如何隨溫度變化
與IGBT不同，SiC FET具有RDSON規范，并且額定RDSON隨溫度變化很小。該概念對于大功率電動汽車應用至關重要，在這些應用中，開關設備可處理千瓦的功率并經常達到高溫。此外，IGBT通常針對最大電流進行了優化。在小于最大負載時，它們的傳導損耗急劇增加。但是，SiC FET在低負載下仍保持其效率。這種行為在汽車中尤其有用，在汽車中，諸如牽引逆變器之類的系統會(huì )長期在不同的負載下運行。
SiC FET的所有這些改進共同帶來了更高的效率，更小的電池，更低的成本，從而設計出更強大的電動汽車。但是，采用SiC技術要求設計人員學習新技術，并且一些最重要的技術都集中在柵極驅動器上。
具有較小芯片尺寸和較高開關頻率的SiC FET需要略微不同的柵極驅動技術。較小的裸片尺寸使SiC FET更容易受到損壞，而較高的頻率則需要具有更高性能的柵極驅動器。最后，SiC FET在截止狀態下通常需要較高的柵極驅動信號和負柵極電壓。最新的隔離式柵極驅動器集成了滿足所有這些要求所需的功能。
許多高壓汽車系統使用隔離設備（例如隔離的柵極驅動器）將低壓控制器與系統的高壓部分分開。大多數SiC FET設計中使用的高開關頻率會(huì )使隔離的柵極驅動器遭受快速瞬變的影響。具有至少100 kV / µsec的共模瞬變抗擾度（CMTI）的柵極驅動器可以承受這些瞬變。此外，驅動器的傳播延遲和通道間偏斜通常必須低于10 ns，才能使設計在如此高速下保持穩定。隨著汽車系統將直流鏈路電壓提高，隔離式柵極驅動器還必須具有足夠的最大絕緣工作電壓（VIORM）。由于技術的進步，設計人員可以簡單地選擇滿足SiC FET系統需求的隔離式柵極驅動器。
許多新的隔離式柵極驅動器，例如Silicon Labs Si828x，還包括集成的Miller鉗位和去飽和檢測，以保護SiC器件。在半橋或全橋配置中，橋下半部分的開關器件在上部器件導通時，漏極上的電壓會(huì )快速變化。這種變化會(huì )在柵極中感應出電流，以耗盡寄生電容，否則該寄生電容會(huì )通過柵極放電并導通下部器件。這種“米勒寄生開啟”會(huì )導致?lián)舸┈F象，這將迅速損壞SiC器件。

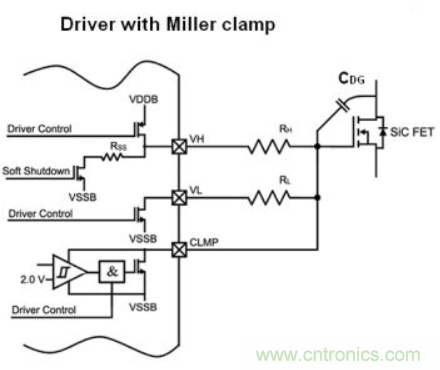

Silicon Labs Si828x隔離式柵極驅動器上的集成米勒鉗位。
當集成的米勒鉗位達到預設閾值時，它會(huì )形成柵極到漏極的寄生電容。此外，異常負載情況可能導致開關設備跌落到飽和狀態并受損。但是，Silicon Labs Si828x柵極驅動器中集成了一個去飽和電路。如果開關設備上的電壓上升到配置的閾值以上，則柵極驅動器會(huì )迅速做出響應并正常關閉它。它使用軟關斷電路來限制開關設備上的感應關斷電壓。
對于SiC FET，保護電路必須快速反應（通常在1.8微秒以下）才能生效。通過將這三個功能集成到柵極驅動器中，設計魯棒，可靠的SiC功率轉換器會(huì )變得簡單。

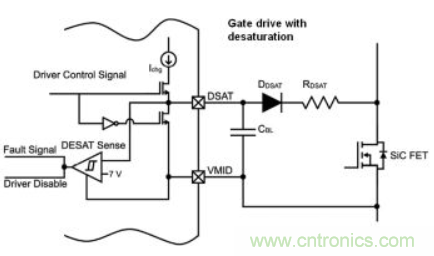

Silicon Labs Si828x隔離式柵極驅動器上的集成去飽和電路。
驅動SiC FET的最后一個方面是在關閉FET時使用負電壓。負電壓與米勒鉗位一起工作，以確保FET處于截止狀態，這是控制高頻功率轉換器中的直通電流的至關重要的一個方面。產生必要的負電壓軌的方法超出了本文的范圍。但是，選擇帶有集成DC/DC轉換器的柵極驅動器通常會(huì )簡化設計。
總而言之，SiC開關提供前所未有的更快開關速度，更高效率和更高功率密度。此外，高擊穿電壓和熱特性是電動汽車動力系統的基礎需求。這些優勢，加上隔離式柵極驅動器的改進功能，使其成為電氣化革命中的核心技術。
