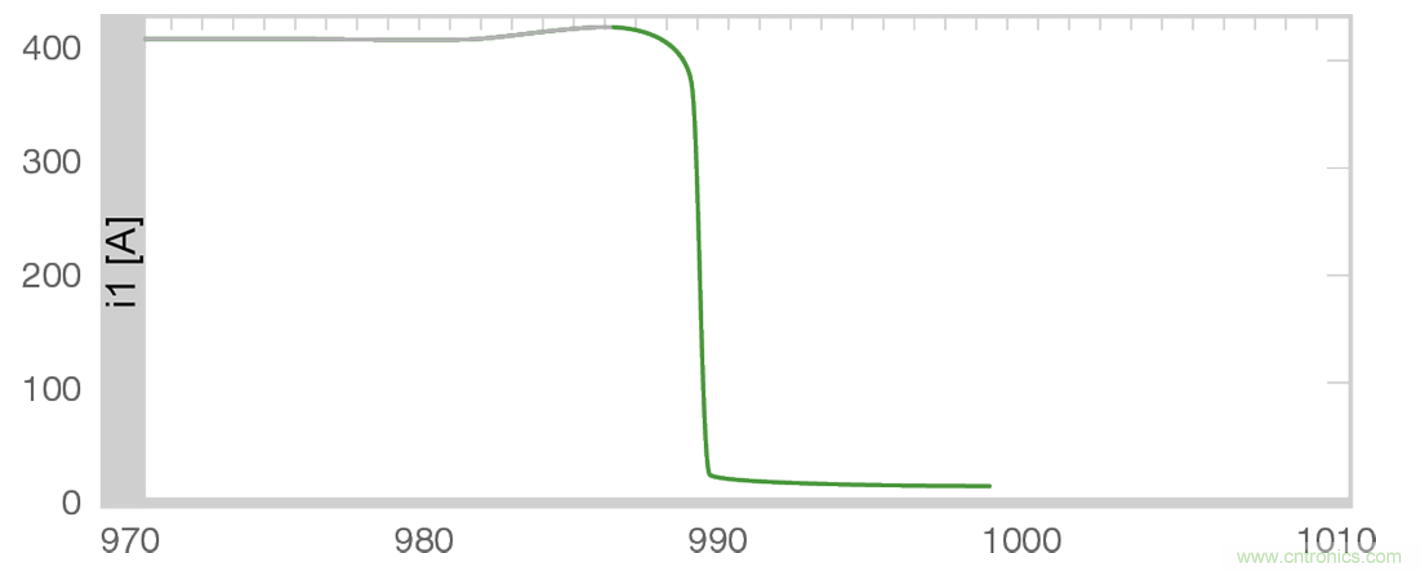

TDK 高壓接觸器系列能在 1.2 毫秒內快速切斷電流并熄滅電弧。

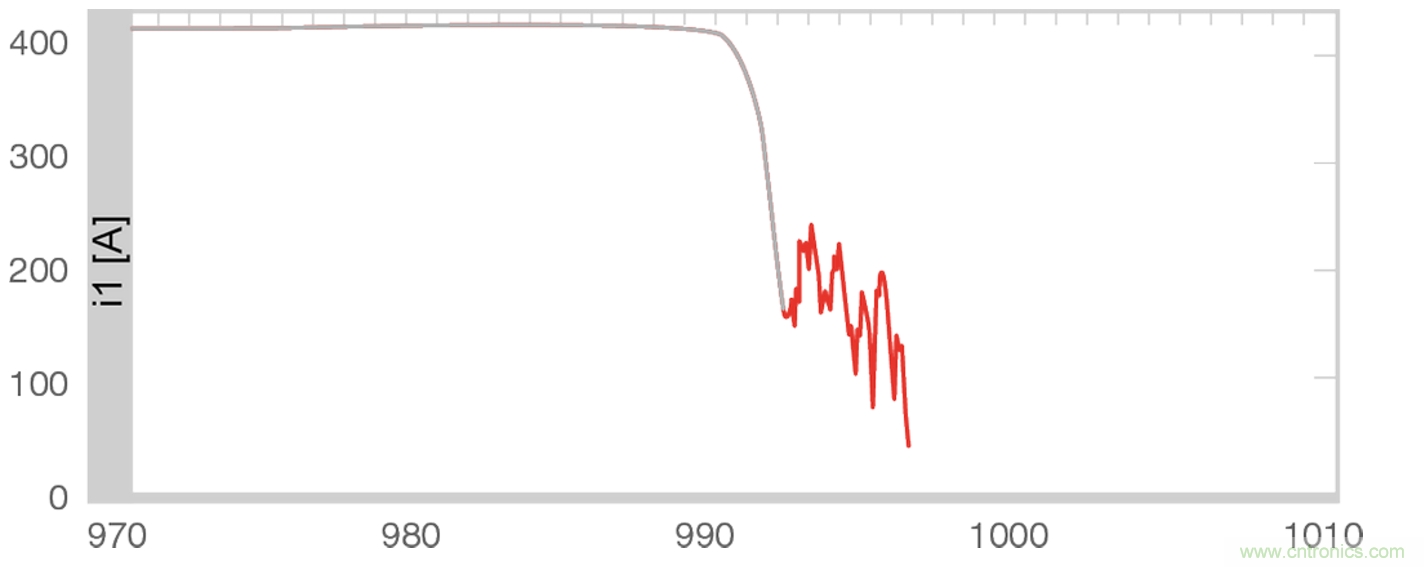

傳統接觸器則需要 4.6 毫秒才能熄滅電弧，而且會(huì )有大量波動，增加主觸點發熱量。



與市場其它現有產品相比，TDK HVC 系列接觸器具有以下方面的優勢，可實現更長的使用壽命和更高的可靠性：

● 觸點發熱量更小

● 觸點粘連幾率更小

● 電磁干擾更小



功能

該接觸器的基本設計包括 一 個內置于密封且填充有氣體陶瓷腔體的動觸點。動觸點由電磁驅動，并用于斷開觸點連接來切斷大電流。在高壓直流負載下切斷不可避免地會(huì )產生電弧現象，TDK HVC 產品設計可實現快速滅弧。



特性

無接觸式粘連探測裝置（輔助觸點原理）

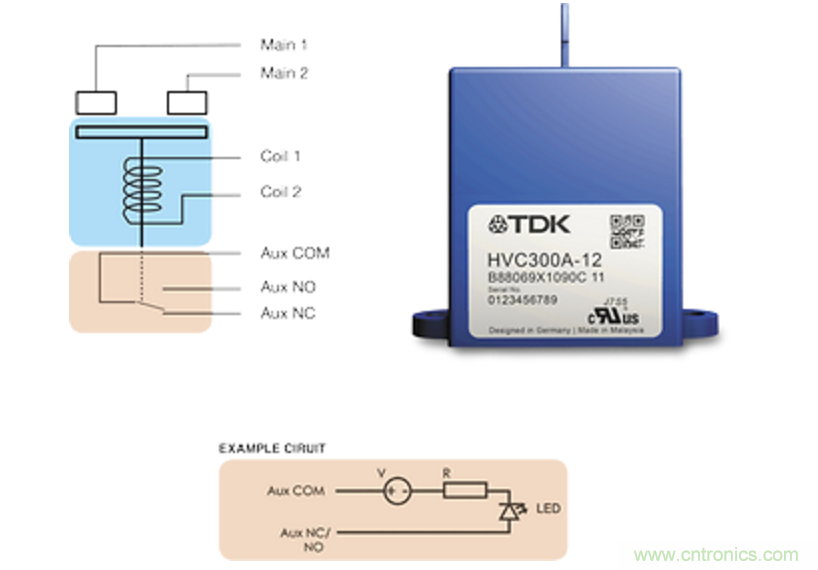

粘連探測裝置能監測接觸器正常切換。如果接觸器發生粘連，Aux COM 和Aux NO（常開）線路就會(huì )短路，電路閉合并點亮LED 指示燈（參見示例電路）。相較而言，Aux COM 和 Aux NC（常閉）線路則采用相反的工作原理：如果接觸器發生粘連，LED 指示燈會(huì )熄滅。粘連探測裝置位于高壓滅弧室外部的另一端，避免受到主觸點動作的影響。粘連探測裝置也被稱為狀態控制或輔助觸點。



TDK 設計的優勢

● (與主觸點）無接觸

● 不影響分斷能力

● 不影響介電強度



溫度和電壓傳感器

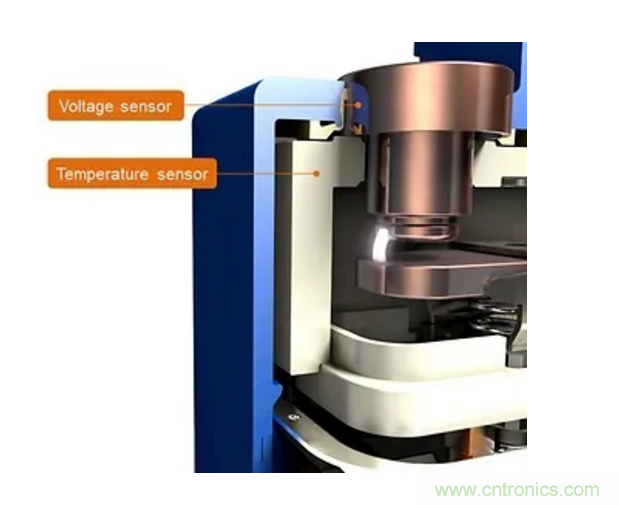

集成溫度傳感器有助于確保安全運行。比如在應用中松動的電纜或母線會(huì )造成接觸電阻增大，從而產生更大的熱量。而集成溫度傳感器可用于檢測系統溫升，可確保安全運行。



集成電壓傳感器則能直接測量主觸點壓降。



溫度傳感器

● 溫度傳感器接線通過一個10 kΩ (R25 ) 電阻連接到一個 NTC 熱敏電阻

● 溫度測量范圍: −55 …+155 °C

● NTC 型號: EPCOS B57551G1103+000 (RT No 8307)。容差: ±2%



電壓傳感器

● 電壓 1 和電壓 2 接線通過一個 1 MΩ 電阻連接到主端子

● 容差 < 1%

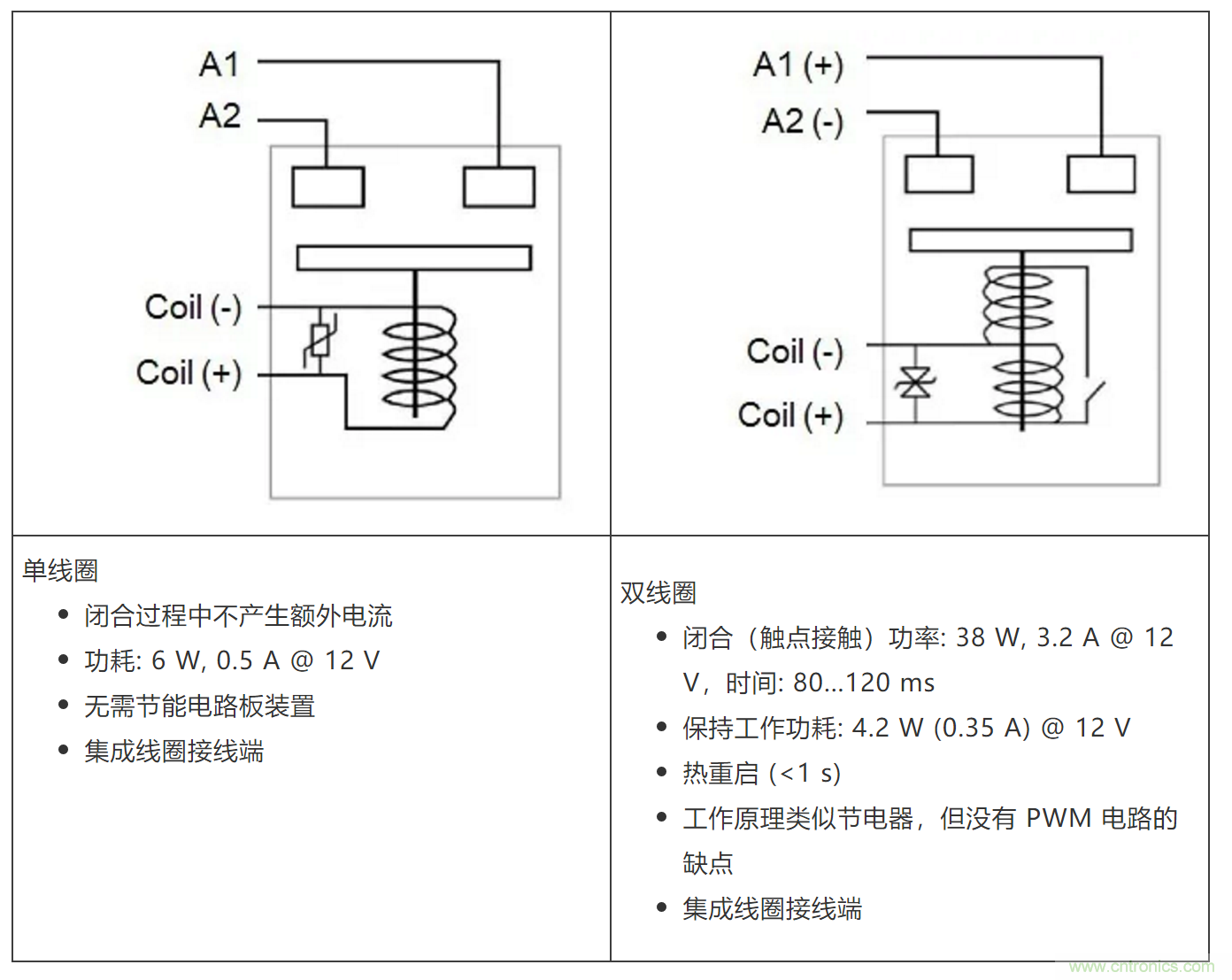

雙線圈原理

單線圈對雙線圈





雙線圈





阻性負載條件下的預計使用壽命





● 高壓接觸器并非設計用于負載情況下的永久切換

● 只有在緊急情況下才發生負載切換

● 切換能力取決于斷開過程中的電壓、電流、電感和電阻

● 雙線圈可延長使用壽命 >50%: 3000 工作循環（300 A @ 450 V 條件下）或 1000 工作循環（300 A @ 750 V 條件下）



無極性接觸器

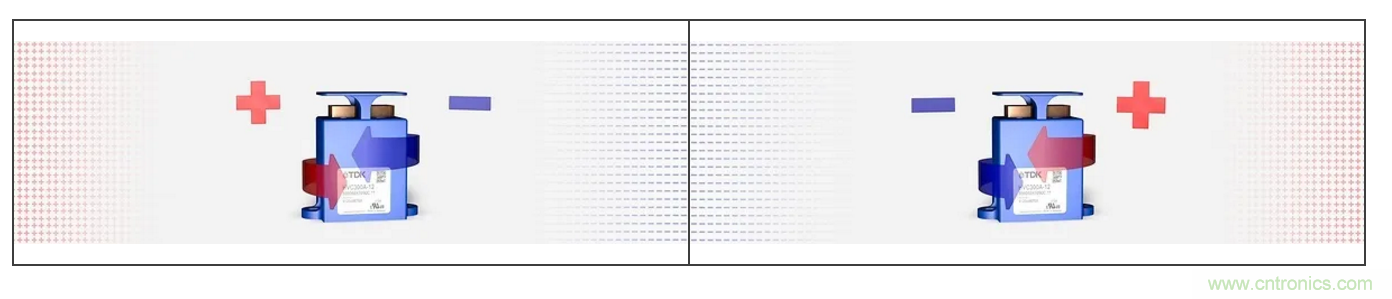

HVC 可以采用無極性設計，接線時不用考慮極性。這在安裝時具有極大的優勢，且無需使用第二個接觸器即可實現電池充放電。





可靠性

● > 1 百萬次機械開關循環

● CE 標識，符合歐盟低壓指令 2014/35/EC

● 我們的所有設施均經過國際標準認證，符合以下標準: ISO 9001, IATF 16949, ISO 14001

● 60947-4-1認證

● 認證號: E49141

● 經過標準測試

● AEC Q-200，修訂版 D

● 工作電壓高達 1200 V DC，連續工作電流可達 500 A DC。



獲取我們的最新白皮書



高電流、高電壓的直流切換

高壓接觸器是安全相關的元件，尤其是在電動交通中。它必須安全地斷開非常高的電流，同時在危險情況下必須斷開非常高的電壓。白皮書描述了確切的功能(僅提供英文版)。



長按二維碼，立刻獲取白皮書



產品規格書

可以批量下載您需要的產品規格書。



下載 HVC 系列接觸器的 Step 文件

● A M6 內螺紋

●  B M8 外螺紋





下載高壓接觸器產品手冊

主要內容

●  可滿足高壓直流切換應用需求的高壓接觸器系列產品。

●  高壓接觸器可用于各種 需要快速和可靠開關動作的應用。

●  密封設計能在嚴酷環境下提供卓越的可靠性。



長按二維碼，立刻獲取產品手冊



應用





HVC應用: 電動車

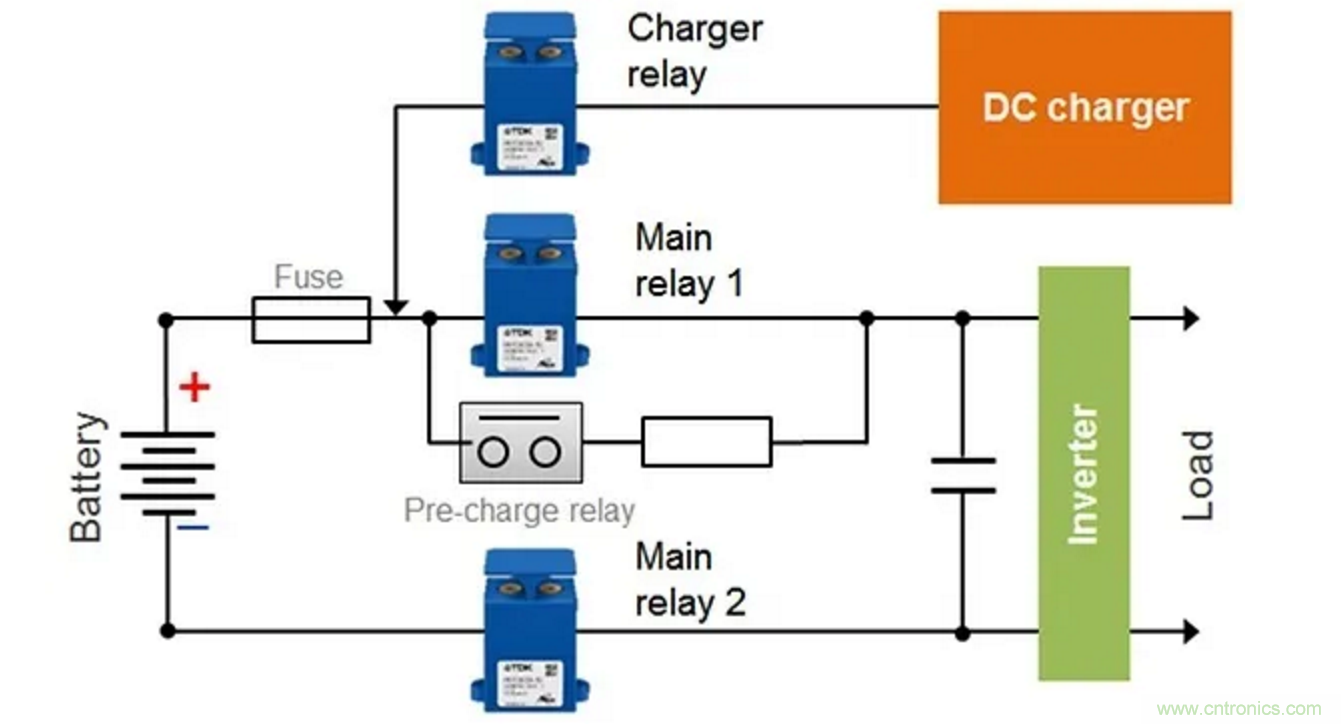

電池管理系統 (BMS)

●  管理電池電量、充放電和控制 HVC。

●  在緊急情況下，必須將電池從負載斷開。因此，電池分斷單元（BDU）屬于 BMS 的一部分。

●  無極性 HVC 使得通過一個接觸器就能實現充電（制動再生）和放電。

●  車載直流快速充電

●  僅在充電過程中需要連接 HVC。

●  在緊急情況下，HVC 可將充電器和電池斷開連接。

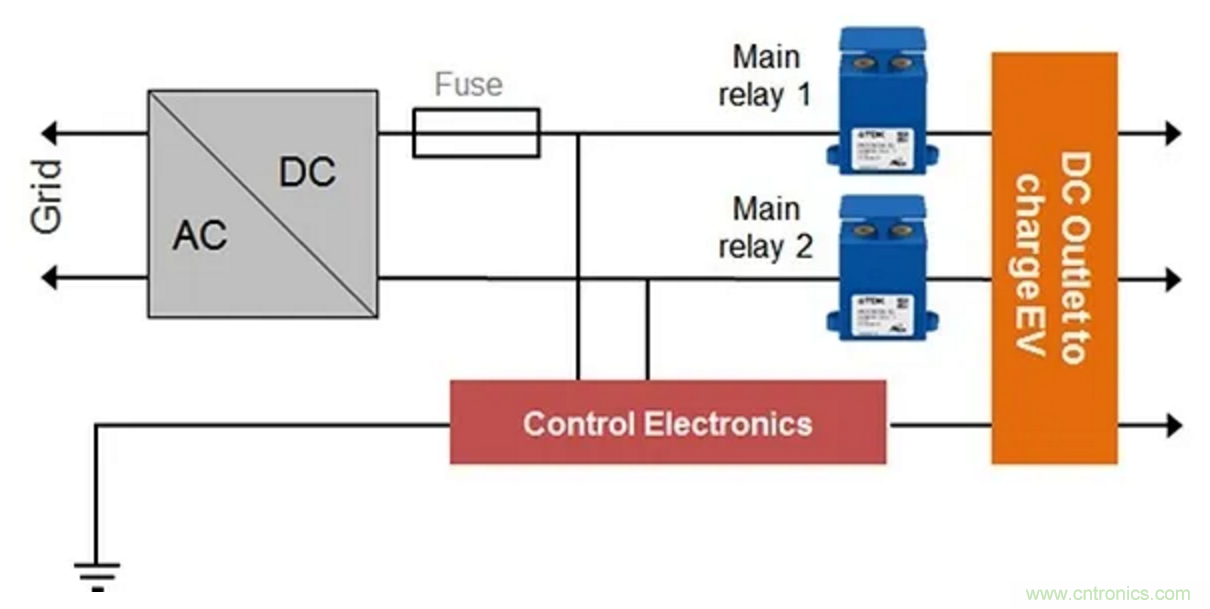

HVC 應用: 直流快充設備





簡介

●  在歐洲，每個充電樁通常提供 2 個直流充電端口

●  每個充電端口需要多達 2 個接觸器

●  內部切換需要額外的接觸器

●  在故障或緊急情況下斷開充電
