【導讀】微電子電路面臨的風險比以往任何時候都大,罪魁禍首是靜電放電(ESD)。靜電放電是隱秘的殺手,特別容易攻擊敏感的 IC。單次靜電放電事件就可以將 PCB 摧毀??轨o電放電設計只要錯失一步就可能意味著延誤上市時間、影響開發進度,以及激怒客戶。在某些高壓力情況下,甚至意味著你的飯碗不保。
在尺寸不斷縮小的微電子時代,如果 ESD 瞬變未加抑制地在 PCB 走線上出現之前你不去主動地阻止它們,那么 ESD 事件很可能毀了你的產品。
在寫這篇文章時,我剛好想起幾個月前發生的一件相當有趣的事。一位快要發瘋了的客戶聯系我們尋求緊急幫助,希望能夠保護他的系統免遭“憤怒的”ESD 瞬變傷害。這個可憐的家伙遭受了一系列抗 ESD 故障的打擊,并使得他的產品規劃全泡了湯。他肯定錯漏了一些步驟。
首先,他沒有在任何 I/O 接口處實現保護鉗位電路,也沒有為 TVS 鉗位器件放置 PCB 焊盤作為他需要保護的“安全閥”措施。使挑戰更加復雜的是,這種特殊產品上的 I/O 端口被連接到了一些高速和非常敏感的通信 IC。并沒有發生多少 ESD 就使得這些電路板發生了通信故障。圖 1 顯示了在數據線上使用鉗位二極管的例子。

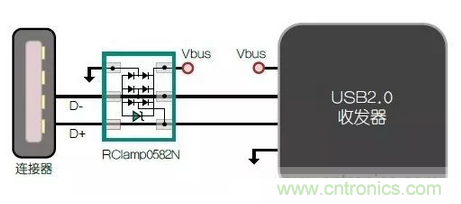

圖 1:TVS 二極管可以在數據線上提供 ESD 保護。這個例子展示了帶 ESD 保護功能的 USB 2.0 數據線。
當第一塊板沒有通過 ESD 一致性測試時,還會(huì )推出版本 1 和版本 2。這次不再是“瞎猜了”??蛻?hù)顯然找到了一個 ESD 額定電壓為±15kV 的瞬態電壓抑制(TVS)鉗位管。他在電路板的一些 I/O 端口上布放了一些 TVS,然后相當高興地認為這個器件可以保證他的系統可以抗±15kV 的 ESD 沖擊。雖然這步走的方向是正確的,但他仍然從根本上誤解了 ESD 威脅。第二版電路仍然沒有通過±15kV 電壓的測試,雖然這時他發現用 TVS 帶來了一定程度的改進。圖 2 展示了 TVS 二極管如何“鉗位”來自 ESD 脈沖的電壓。

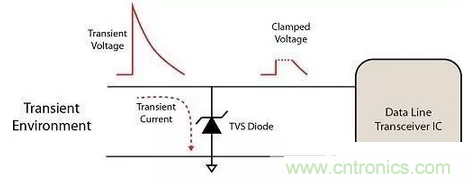

圖 2:鉗位二極管可以減小來自 ESL 脈沖的電壓,因而能有效防止你的電路受到損壞。Transient Environment: 瞬態環境 Transient voltage: 瞬態電壓 Transient current: 瞬態電流 Clamped voltage: 鉗位電壓 TVS Diode: TVS 二極管 Data Line Transceiver IC: 數據線收發器 IC
由于遭受了兩次電擊,這位工程師帶著驚恐的心情求助于我們。隨著我們對問題的深入分析,我真切感受到這位工程師的焦慮和恐懼。事實上,我有深切的感受,在這位工程師的 PCB 走線上亂串的 ESD 瞬態信號不僅會(huì )危害到電路板上的通信器件,而且毫不夸張地說可能威脅到他的工作。他早就需要一個解決方案了。由于時間不等人,而且這個已經推遲的設計另一端還有一位就要失去耐心的客戶,我們接管了這個問題。他把電路板送到了我們的 Semtech 實驗室,明確希望我們保護這個產品免受 ESD 的傷害,繼而也保護他的信譽和工作。
然而,我們首先需要澄清的誤解是,TVS 鉗位器件數據手冊上的±15kV 額定值與他在 PCB 上想要達到的系統級保護閾值基本上沒有關系。那個額定值涉及的是 TVS 器件本身的故障閾值,但并不等同于系統要保證的抗干擾度。正如事實擺明的那樣,他的系統電路太敏感了,在滿足針對 TVS 器件的電容約束和尺寸要求條件下,很難達到±15kV 的系統級抗干擾性能。
此外我要解釋的是,并不是所有 TVS 器件生來都是一樣的。不同制造商生產的兩種 TVS 鉗位器件的鉗位性能可能有很大的差別。如果產品開發周期非常吃緊的話,選擇便宜、山寨的 TVS 器件不是一個好的策略。因此,我們用一些更新的高性能低側鉗位器件對他的電路板進行了改造——這些器件可以抑制很高的峰值電流。這樣,這塊電路板的抗干擾性能有了顯著的改進,如下圖所示。

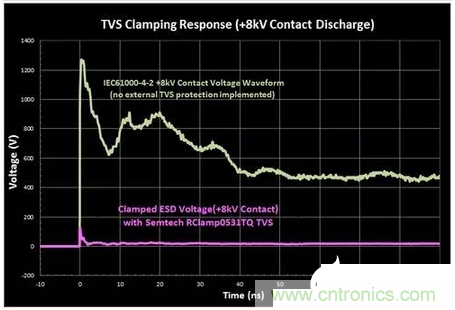

圖 3:增加瞬態電壓抑制可以顯著降低鉗位電壓,保護敏感的 IC。Voltage: 電壓
TVS Clamping Response ( 8kV Contact Discharge): TVS 鉗位響應( 8kV 接觸放電)8kV Contact voltage waveform: 8kV 接觸電壓波形 No external TVS protection implemented: 沒有使用外部 TVS 保護 Clamped ESD voltage( 8kV contact) with Semtech RClamp0531TQ TVS: 使用 Semtech RClamp0531TQ TVS 的鉗位 ESD 電壓( 8kV 接觸電壓)Time: 時間
他的系統現在可以輕松通過±8kV 測試了(大多數情況下±8kV 足夠了)。電路板仍然沒能通過±15kV 接觸放電測試(擴展目標),但比以前的結果要好多了。在此基礎上,為了進一步提高系統的健壯性,我們在線路上增加了一個小的串聯電阻,它足以壓制殘余的瞬態電流,但還不足以影響信號性能。
雖然增加電阻并不是最理想的方案,但它確實提高了抗 ESD 性能,在這樣一個設計后期階段,它提供了實現起來相對容易的修復手段。最終結果表明一切安好:穩健的產品,愉悅的最終用戶,高興的老板,以及更加深入理解 ESD 保護知識的工程師。正如他們說的那樣,“增加電阻起到了四兩撥千斤的效果。”我猜想在他的下一個設計中,我們的朋友會(huì )更加主動地去避免最后時刻才會(huì )發現的任何 ESD 失誤。
