【導讀】最近, 要找到適當的MLCC電容是越來越難了。從長遠來看, 廠商可以通過增加生產線來解決這一問題。然而, 這對許多目前急需這些物料的客戶而言, 依然是遠水不解近渴。以下將分享從MLCC電容過渡到鉭電容的可能性。
雖然這不是最受歡迎的建議,但我們確實得到了一些積極的反饋, 來自Kemet公司的Wilmer Companioni提出了一些可供客戶參考的建議。以下是他為KO-CAP(有機聚合物電容器)的Kemet系列制作的幻燈片。

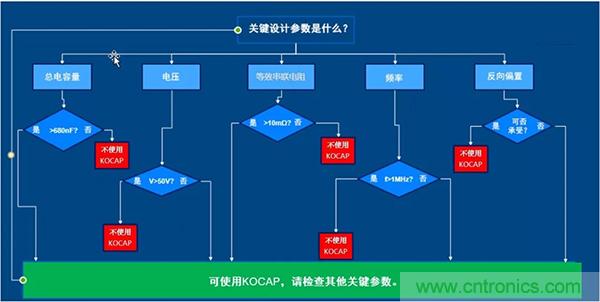

如果你正在考慮將MLCC電容替換成鉭電容, 就需要關注Wilmar在這張圖表上列出的幾個關鍵參數。我將其總結如下。
電容值
在封裝尺寸相同的情況下, 鉭電容的電容值往往大于MLCC電容。截至本文發表時, Digi-Key電容的最小電容值是0.47uF。上圖顯示的是680nF, 因為這是目前提供的電容值最小KO系列電容。如果你需要低于此值的電容, 則不建議你使用鉭電容。鉭電容的一個優勢在于，一個鉭電容可代替一組MLCC電容，從而節約了成本和空間。
電壓
在使用鉭電容時, 對于電壓會(huì )有些限制。當電壓超過35V時, 許多鉭電容就會(huì )被視為高壓。這意味著, 如果你的工作電壓大于50V, 那么想要將MLCC替換成鉭電容可能不是可行的解決方案。
等效串聯電阻
在等效串聯電阻指標上,MLCC的等級通常低于同等的鉭對標物料?，F在有了較低等效串聯電阻的鉭電容, 但如果等效串聯電阻對你而言?xún)?yōu)先級較高, 那么你可能難以從MLCC電容過渡到鉭電容。
頻率
在查看鉭電容時，你需要注意其自諧振頻率。如果你操作的開關頻率高于1MHz,則可能會(huì )超出鉭電容的上限。
反向偏置電壓
鉭電容為極化電容, 因此不能承受反向偏置電壓。如果要將電容放在可能存在反向偏置或需要承受反向偏置的位置, 則不適合使用鉭電容。
最后的結論
由此可以看出, 替換電容是可能的, 盡管有時不可用或不可行。如果你正處于缺少MLCC的困境中并想尋求解決方案, 那么本文可為你提供一些參考。如果你有任何疑問, 請回復此帖, 我們將盡力解答。
來源：Digi-Key
