大部分實驗室都把直流電源當作恒壓/恒流電源使用。記住，電源是一個回饋系統，可以實現特定參數的調節。在恒壓條件下，電源的回饋控制回路可以調節電壓。在恒流條件下，電源的回饋控制回路可以調節電流。



所以，當你使用CV/CC電源時，意味著電源在CV模式下運作，會(huì )根據可程序化設定的電壓設置來調節恒壓，直到負載消耗足夠的電流，達到可程序化的電流設置。這種可程序設計的電流設置通常稱為電流限制。一旦所提供的電流達到電流設置，電源會(huì )從CV模式切換為CC模式。在CC模式下，電源根據可程序化設定的電流值調節恒定電流，電壓將開始下降，因為它已不再是被調節的參數。相反的，如果電源在CC模式下調節恒定電流，它會(huì )繼續如此運作，直到負載兩端電壓爬升到設定值。然后電源將進行模式切換，由CC模式轉換為CV模式。在CV模式下，電源將按照上述方式再次開始調壓。



這里解釋了一個常見問題：電源的CV或CC切換按鈕在哪里？答案是：沒有這種東西。因為電源模式是由負載電阻決定的。在高電阻或開路情況下，流經電源的電流非常小或者沒有電流經過，電源為CV模式。與此類似，在低電阻或短路情況下，大量電流流經電源，電源處于CC模式（如圖1）。

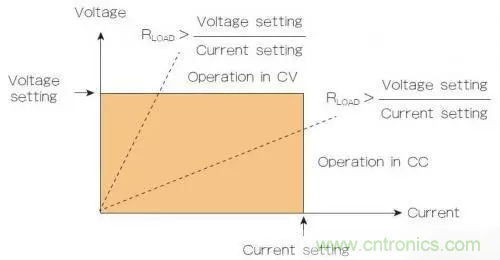

圖1：直流電源的輸出特性顯示了驅動CV或CC模式的負載電阻（RLOAD）值

何謂優先模式？



我們介紹下一個概念：優先模式。除了CV和CC模式以外，電源還可同時具有電壓優先和電流優先模式。優先模式控制電源的特性，在電壓優先模式下，電源的電壓控制回路具有優先權。當今市場上的大多數電源供應器僅具有電壓優先功能，不能提供電流優先模式。事實上，這種情況非常普遍，大多數工程師甚至從來沒有意識到還有其他優先模式存在，他們只是期望自己的CV/CC電源具有電壓優先模式。



需要注意的是，優先模式與CV和CC無關，電壓優先模式下的電源可以是CC或CV。同樣的，電流優先模式下的電源也可以是CV或CC。優先模式只是定義了電源從CV切換到CC、或從CC切換到CV的行為。
