RS-485接口通信在某些情況下，例如當一個驅動器釋放總線給另一個驅動器時，會(huì )出現短時間總線上沒有驅動電流的情況。此時，兩端的匹配電阻會(huì )將差分總線電壓放至0V，這對于許多RS-485接收器來說是一個未定義的輸入電平。對于這種未定義的輸入電平，接收器可能會(huì )輸出錯誤的邏輯狀態，或在更糟的情況下發生振蕩。振蕩會(huì )被控制器誤解為不斷重復的通訊開始位，導致控制器浪費寶貴的帶寬去響應這些并非真正的通訊請求。而故障安全總線偏置電路是解決此問題的方法之一。



注：下文中出現的









被動元器件通訊無故障偏置電路是當驅動總線上沒有驅動電流時（見圖1），通過上拉、端接和下拉電阻組成的電阻網絡(luò )進行分壓操作提供一個差分直流總線電壓VAB，進而保證通訊安全無故障。



如果要驅動所有接口器件輸出達到定義的高電平空閑狀態，VAB必須高于最大輸入閾值VIT-MAX 。此外，考慮到在惡劣的工業環境中運行的情況，應該增加足夠的噪聲容限使得VAB = VIT -MAX + VNoise。

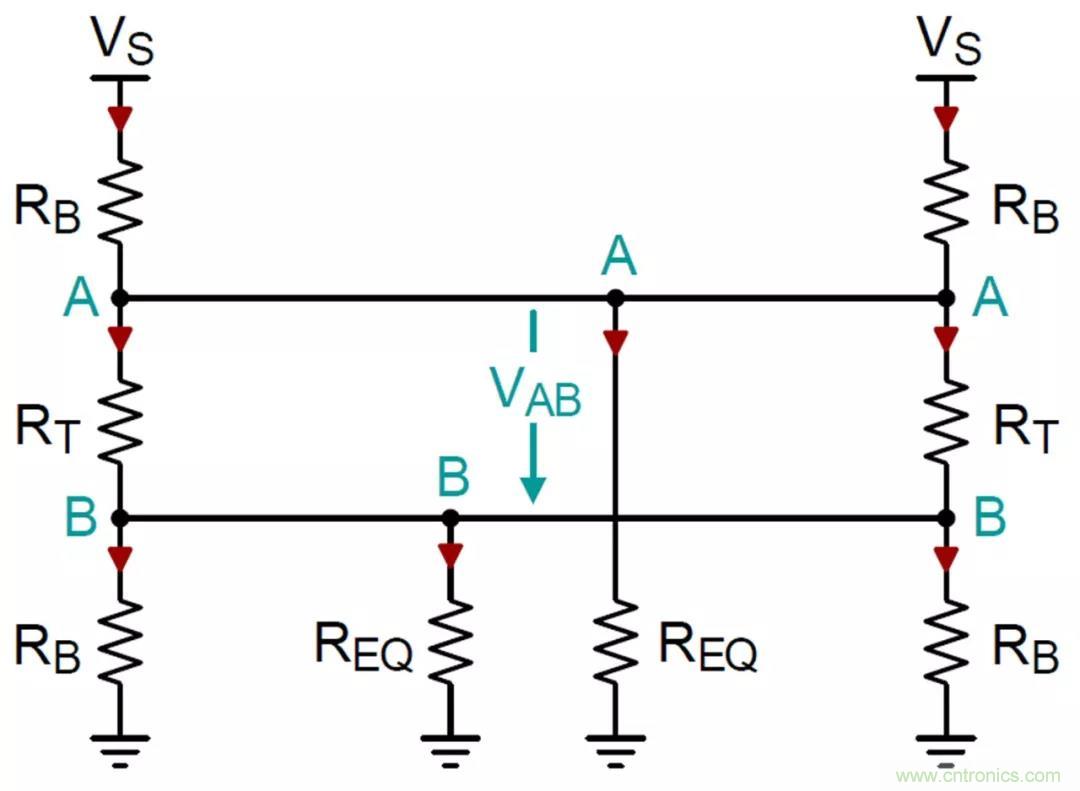

圖1 適用于短至中等總線距離的通訊安全無故障偏置電阻網絡(luò )

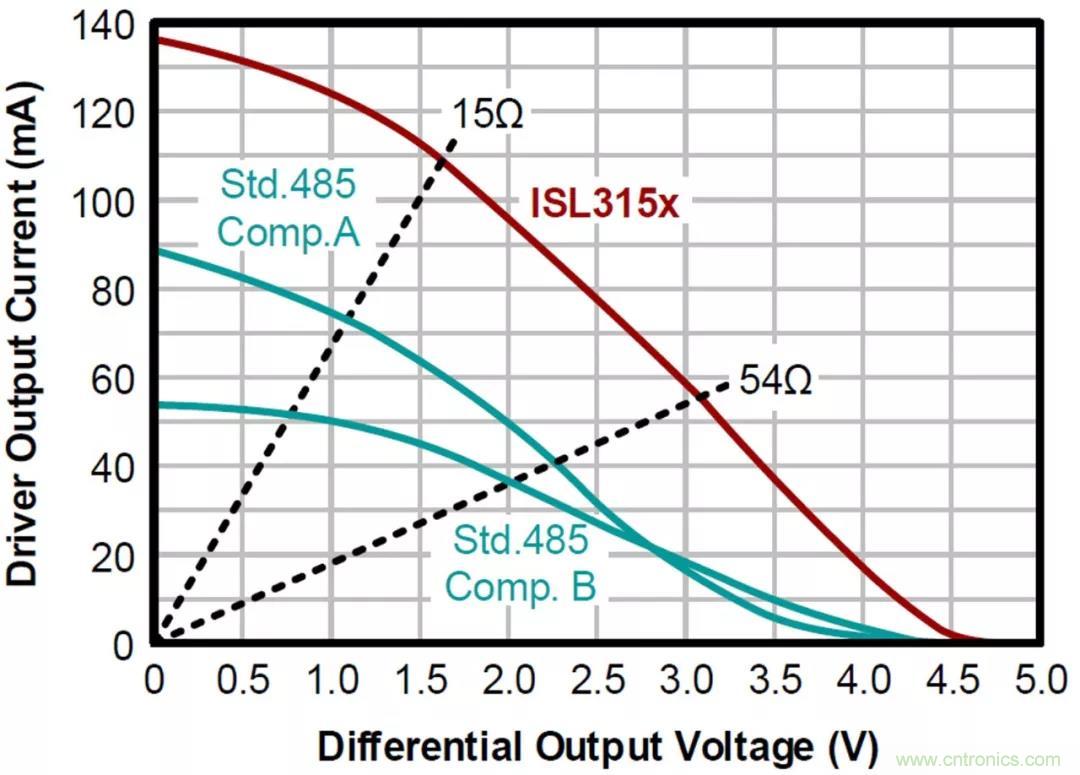

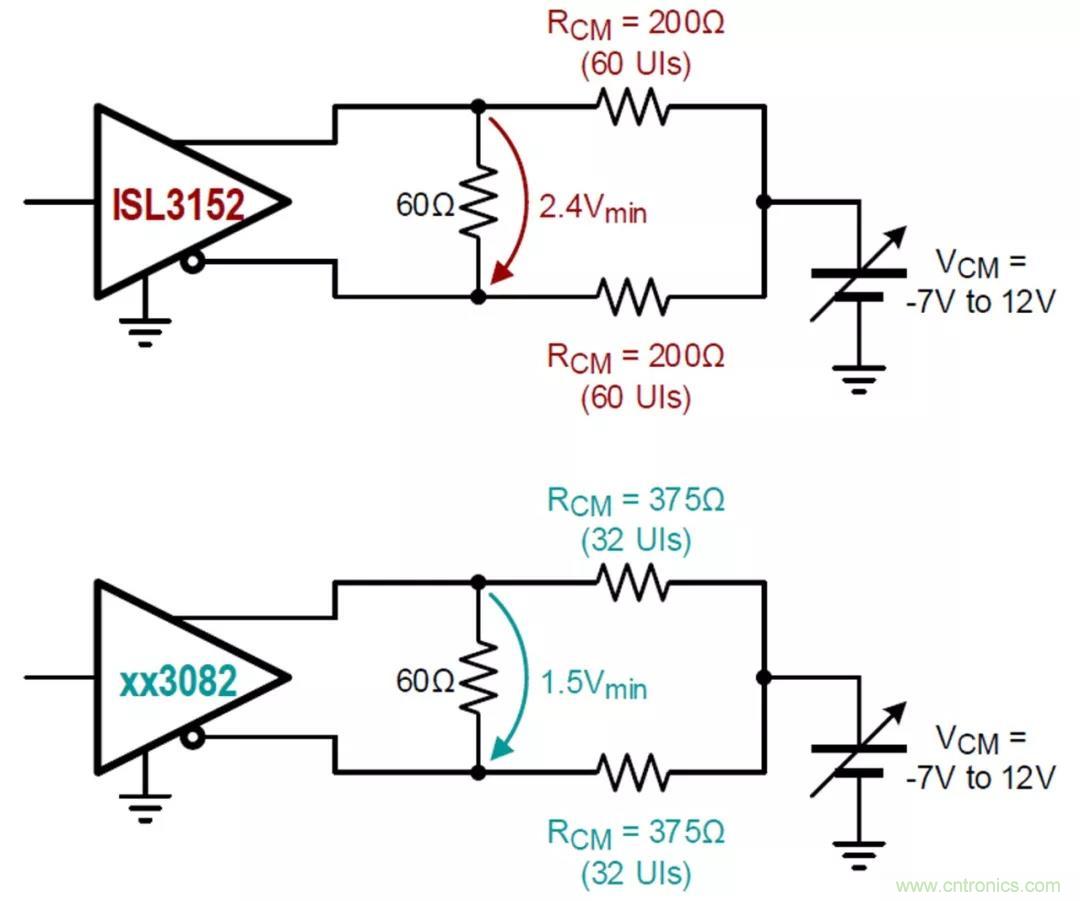

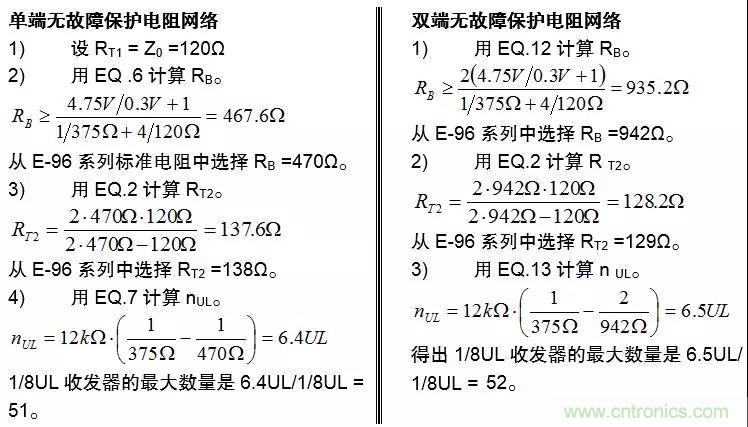

本文會(huì )幫助系統工程師設計成功的通訊安全無故障偏置網絡(luò )。通過提供計算公式，可以幫助計算電阻阻值以及收發器由于單向和雙向通訊安全無故障所加端接電阻而允許的最大總線負載。文章還將展示ISL315x系列高VOD收發器，其共?？山?0個負載單元（UL）的驅動能力遠超標準收發器的32個負載單元（UL）的驅動能力。



對于≤100米短距離通訊,和通訊空閑時線上電壓在0.05V≤VAB≤0.3V，在總線的一端設置偏置電路一般就足夠了。為了簡化，圖1所示的網絡(luò )被轉換成圖2的簡化等效電路。請注意偏置電阻RB和終端電阻RT1和RT2。REQ表示連接到總線的所有收發器的等效輸入電阻。







圖2 電路的簡化集總等效模型



在推導電阻值計算等式之前，先看一下線路阻抗匹配和共模負載所須滿足的條件:



1) 沒加偏置網絡(luò )的電纜的端接電阻為RT1，其阻值應與電纜的特性阻抗Z0匹配。









2) 為了匹配正常工作時的線路阻抗，與終端電阻RT2并聯的兩個偏置串聯電阻組合必須匹配電纜的特性阻抗：Z0 = 2RB||RT2.因此，對于給定的RB值，RT2變?yōu)椋?/div>
