【導讀】保護電路設計方法各不相同，本文講解的是由壓敏電阻器組成的保護電路設計。壓敏電阻器在電路中并接在被保護電器的輸入端，壓敏電阻器的阻抗zv與電路總阻抗構成了分壓器等。具體保護設計請看下文。

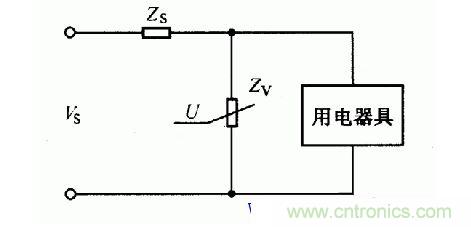

壓敏電阻器在電路中通常并接在被保護電器的輸入端，如圖所示。從圖中可以看出，壓敏電阻器的阻抗zv與電路總阻抗(包括浪涌阻抗么)構成了分壓器，因此壓敏電阻器的限制電壓可由下式確定:
Vc=VsZv/(Zs+Zv)
式中:VC--限制電壓;
VS-- 浪涌電壓;
ZV--壓敏電阻器的阻抗，它可以從正常值的幾兆歐降到兒歐，甚至小于lΩ;
ZS--電路總阻抗。
從上式可見(jiàn)，Zv在瞬間流過(guò)很大電流時(shí)，瞬間過(guò)電壓大部分降落在么上，而用電被保護電器得到的電壓在其耐壓之下，因而能起到保護作用。
