【導讀】上次討論了電感的可靠性，本次將講解了為什么電感器上會(huì )有方向性標記以及介紹電感與磁場的影響。
為什么電感器上會(huì )有方向性標記？
電感中往往附有可辨別方向性的印記（標記）。
我公司商品--薄膜型LQP_T系列產品/多層型LQG系列產品/一部分繞線型LQH產品中附有上述標記。若電感的構造不完全對稱，則封裝方向上將產生特性差異。因此，為使產品在使用過程中充分發揮其應有的特性，產品上往往標有標記，以表明其方向性。
圖1是封裝方向不同將導致電感值發生變化的實例。
圖1 封裝方向與電感值的變化率
電感與磁場的影響
電感在磁場中儲存能量來發揮其功能。但是，電感除受自身產生的電磁能量影響外，也受外部磁通量影響。 保證元器件的電感值指的是無外部磁通量狀態下的值。因此，在存在外部磁通量的情況下封裝電感時，將可能無法發揮其應有的功效。作為一個典型的事例，多個電 感會(huì )非常近距離地進行封裝。

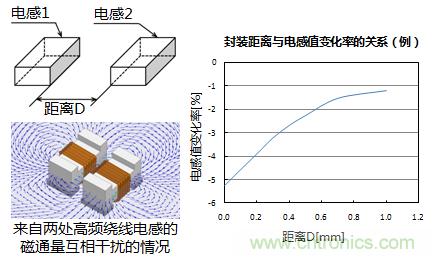

圖2是將多個電感緊密排列進行封裝時，電感值產生的變化。
圖2 封裝距離與電感值的變化率
電感會(huì )產生磁通量。該磁通量向外部輻射（我公司開發出了一系列防止磁通量向外輻射的產品），這部分能量就損失了。若將多個電感緊密封裝在一起，各電感向外部輻射的磁通量將會(huì )互相干擾，無法達到所期望的產品特性。
外部磁通量能左右電感特性，從而可能進一步影響周邊元器件。選擇使用的元器件時，請充分考慮上述影響因素并選擇最合適的布局。
