【導讀】蓄電池充電發生的爆炸案件不在少數，特別是在高溫的夏天充電和邊玩邊充電的情況下。本文介紹了一款基于555構成的有穩壓充電回路的蓄電池保護器電路圖設計方案，詳細的介紹了功能原理，供大家學習。

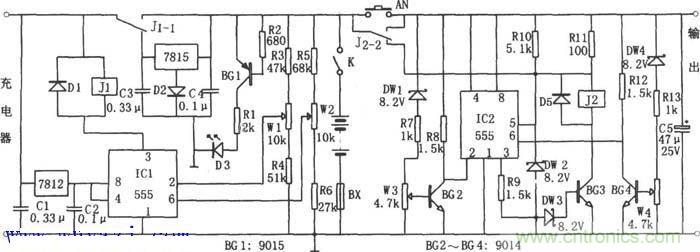

穩壓充電回路的蓄電池保護電路包括充電保護和放電保護兩部分。
充電保護電路主要由IC1(555)、7812、7815等組成。其中7812供給IC1穩定的 12V電壓。剛充電時，觸點J1-1閉合，對蓄電池進行充電。當充至 15V時，IC1因②、⑥腳為高電平而發生復位，③腳輸出的低電平使J1吸合，蓄電池通過斷開觸點J1-1、7815進行放電。當蓄電池端電壓隨放電降低且降至13.2V時，IC1因②腳電位低于l/3VDD=4V而發生置位，③腳輸出的高電平使J1釋放，電池又通過閉合觸點J1-1充電。
放電保護電路由IC2(555)和BG2、BG3、BG4等組成。當蓄電池放電至10.5V時，經穩壓管DW1、DW4穩壓后使BG2、BG4截止，IC2因②、⑥腳為高電平而發生復位，③腳輸出的低電平使BG3截止，繼電器J2釋放，觸點J2-2斷開(向下)，實現放電保護。當電池電壓大于11.5V時，IC2置位，BG3導通，J2吸合，負載才得電工作。
當負載發生短路時，IC2因④腳為低電平而被強制復位，J2釋放，實現短路保護。
