電子設計中你不得不注意的8大誤區

發布時間:2014-03-28 責任編輯:xiangpeng

【導讀】電子工程師必備功課PCB布線,一塊電路板成品的好壞就取決于其中電路的布線布局,而不是簡簡單單的畫好連線加工出來就行了,這是初學者最先需要明白的一件事,那么我們PCB電子設計中會(huì )遇到哪些誤區了?看看下面的文章,你就知道你平時電子設計電路的時候有哪些可以改正的了。

誤區是每個電子工程師必經之路,但是先知到這些誤區可以幫助你少走很路的彎路。

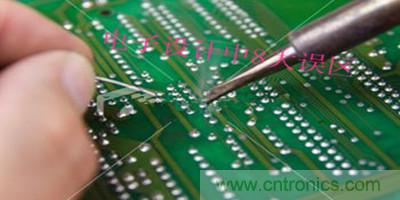

電子設計中電路誤區


電子設計誤區一:這板子的PCB設計要求不高,就用細一點的線,自動布吧。

點評:自動布線必然要占用更大的PCB面積,同時產生比手動布線多好多倍的過孔,在批量很大的產品中,PCB廠家降價所考慮的因素除了商務因素外,就是線寬和過孔數量,它們分別影響到PCB的成品率和鉆頭的消耗數量,節約了供應商的成本,也就給降價找到了理由。

電子設計誤區二:這些總線信號都用電阻拉一下,感覺放心些。

點評:信號需要上下拉的原因很多,但也不是個個都要拉。上下拉電阻拉一個單純的輸入信號,電流也就幾十微安以下,但拉一個被驅動了的信號,其電流將達毫安級,現在的系統常常是地址數據各32位,可能還有244/245隔離后的總線及其它信號,都上拉的話,幾瓦的功耗就耗在這些電阻上了。

電子設計誤區三:CPU和FPGA的這些不用的I/O口怎么處理呢?先讓它空著吧,以后再說。

點評:不用的I/O口如果懸空的話,受外界的一點點干擾就可能成為反復振蕩的輸入信號了,而MOS器件的功耗基本取決于門電路的翻轉次數。如果把它上拉的話,每個引腳也會(huì )有微安級的電流,所以最好的辦法是設成輸出(當然外面不能接其它有驅動的信號)

電子設計誤區四:這款FPGA還剩這么多門用不完,可盡情發揮吧。

點評:FGPA的功耗與被使用的觸發器數量及其翻轉次數成正比,所以同一型號的FPGA在不同電路不同時刻的功耗可能相差100倍。盡量減少高速翻轉的觸發器數量是降低FPGA功耗的根本方法。

電子設計誤區五:這些小芯片的功耗都很低,不用考慮。

點評:對于內部不太復雜的芯片功耗是很難確定的,它主要由引腳上的電流確定,一個ABT16244,沒有負載的話耗電大概不到1毫安,但它的指標是每個腳可驅動60毫安的負載(如匹配幾十歐姆的電阻),即滿負荷的功耗最大可達60*16=960mA,當然只是電源電流這么大,熱量都落到負載身上了。

電子設計誤區六:存儲器有這么多控制信號,我這塊板子只需要用OE和WE信號就可以了,片選就接地吧,這樣讀操作時數據出來得快多了。

點評:大部分存儲器的功耗在片選有效時(不論OE和WE如何)將比片選無效時大100倍以上,所以應盡可能使用CS來控制芯片,并且在滿足其它要求的情況下盡可能縮短片選脈沖的寬度。

電子設計誤區七:這些信號怎么都有過沖???只要匹配得好,就可消除了。

點評:除了少數特定信號外(如100BASE-T、CML),都是有過沖的,只要不是很大,并不一定都需要匹配,即使匹配也并非要匹配得最好。象TTL的輸出阻抗不到50歐姆,有的甚至20歐姆,如果也用這么大的匹配電阻的話,那電流就非常大了,功耗是無法接受的,另外信號幅度也將小得不能用,再說一般信號在輸出高電平和輸出低電平時的輸出阻抗并不相同,也沒辦法做到完全匹配。所以對TTL、LVDS、422等信號的匹配只要做到過沖可以接受即可。

電子設計誤區八:降低功耗都是硬件人員的事,與軟件沒關系。

點評:硬件只是搭個舞臺,唱戲的卻是軟件,總線上幾乎每一個芯片的訪問、每一個信號的翻轉差不多都由軟件控制的,如果軟件能減少外存的訪問次數(多使用寄存器變量、多使用內部CACHE等)、及時響應中斷(中斷往往是低電平有效并帶有上拉電阻)及其它爭對具體單板的特定措施都將對降低功耗作出很大的貢獻。

在平常的電子設計過程中我們不斷地積累這些容易出現的誤區,慢慢的完善電子設計思想,從而提高自己的設計水平,如果你在電子設計中發現有哪些誤區也可以進入我們的網站參與我們的論壇,讓我們一起進步!
