【導讀】之前我們分析了引起手機充電端子燒毀的真正原因是阻性失效，而了解了原因之后，更重要的是如何防止過熱引起充電端子過熱或者其他更大風險。本文將為大家介紹一種有效避免手機充電端子過熱的技術，有了它，用戶再也不用擔心因手機充電而出現的過熱等風險了。
我們曾分析了引起手機充電端子過熱的原因是阻性失效（詳情點擊：手機充電端子燒毀的真正原因），但更重要的是如何防止過熱引起充電端子過熱或者其他更大風險。利用PPTC（Polymer Positive Temperature Coefficient）技術可以有效防止過熱事件。PPTC 材料制成的保護產品在本體溫度達到轉折溫度時會(huì )急劇地從低阻狀態進入到一定的高阻狀態，從而切斷電流，防止過熱事件失控。下面是 PPTC 材料的典型阻抗-溫度曲線。
圖1：PPTC 材料的典型阻抗-溫度曲線
將 PPTC 產品集成到充電輸入接口線纜端子內部是一個很好的過熱保護思路。利用 PPTC 技術做成的貼片產品體積小巧，可制成標準的 1210、1206 甚至 0805 封裝尺寸，這樣就可便利地將其集成到充電線輸電端口里面，而不會(huì )使其尺寸過大。當充電端子處發生阻性失效過熱時，熱量也可以很快地傳遞到 PPTC 保護產品處，然后 PPTC 切斷電流，防止充電端口和充電線輸電端子過熱燒毀。下面是這個保護概念的電路原理示意圖。

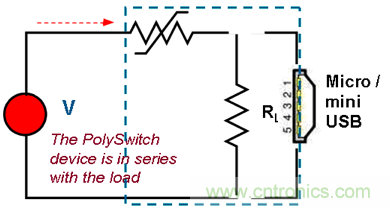

圖2：PPTC保護概念的電路原理示意圖
在用戶發現故障，拔出充電線后，PPTC 產品又可自行恢復到低阻狀態。如果充電端口的故障得到排除，整個充電電路又可恢復正常工作，用戶絲毫不會(huì )感受到使用不便。
低電阻 PPTC 材料貼片產品在同樣的封裝尺寸下，可提供更大范圍的正常工作保持電流，適合越來越流行的高電流充電場合?，F有的產品可支持 3A 以上的充電工作，滿足當今絕大多數電子產品。
有了 PPTC 保護技術，用戶再也不用擔心因手機充電而出現的過熱等風險了。
