【導讀】由于電網自身原因或電源輸入接線的不可靠，開關電源有時會(huì )出現缺相運行的情況，并且掉相運行本身就不易被及時發現。當電源處于缺相運行時，整流橋某一臂無電流，而其它臂會(huì )嚴重過流造成損壞，同時使逆變器工作出現異常，因此，必須對缺相進行保護，是很必要的一項任務。
以下是兩種情況下的缺相保護：
一、三相四線制的缺相保護電路：

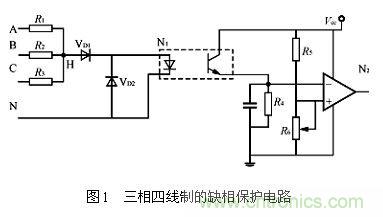

檢測電網缺相通常采用電流互感器或電子缺相檢測電路。由于電流互感器檢測成本高、體積大，故開關電源中一般采用電子缺相保護電路。圖1是一個簡單的缺相保護電路。三相平衡時，R1～R3結點H電位很低，光耦合輸出近似為零電平。當缺相時，H點電位抬高，光耦輸出高電平，經比較器進行比較，輸出低電平，封鎖驅動信號。比較器的基準可調，以便調節缺相動作閾值。該缺相保護適用于三相四線制，而不適用于三相三線制。電路稍加變動，亦可用高電平封鎖PWM信號。

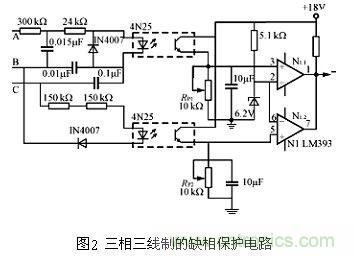

圖2是一種用于三相三線制電源缺相保護電路，A、B、C缺任何一相，光耦器輸出電平低于比較器的反相輸入端的基準電壓，比較器輸出低電平，封鎖PWM驅動信號，關閉電源。比較器輸入極性稍加變動，亦可用高電平封鎖PWM信號。這種缺相保護電路采用光耦隔離強電，安全可靠,RP1、RP2用于調節缺相保護動作閾值。
