功率半導體的電流密度
隨著功率半導體芯片損耗降低，最高工作結溫提升，器件的功率密度越來越高，也就是說，相同的器件封裝可以采用更大電流規格的芯片，使輸出電流更大，但同時實際的損耗和發熱量也會(huì )明顯增大。
功率器件中的分立器件、Easy系列模塊，Econo系列模塊都是PCB安裝式封裝，當單個器件電流的增加，對PCB熱設計是個挑戰。

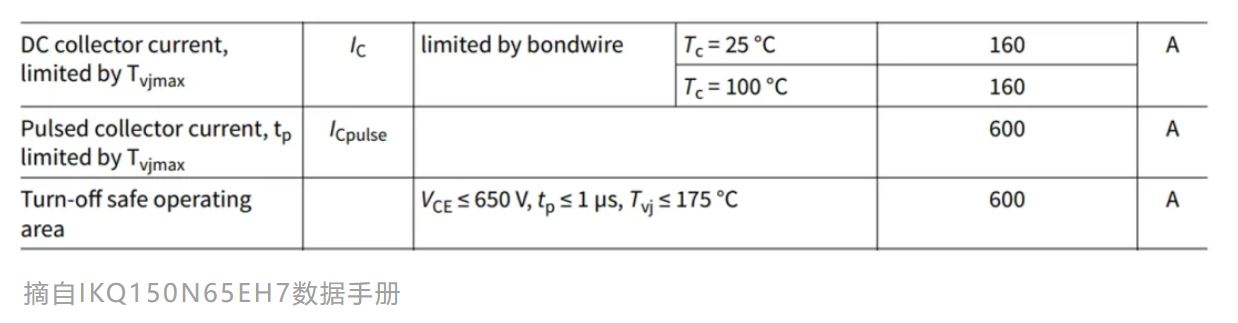

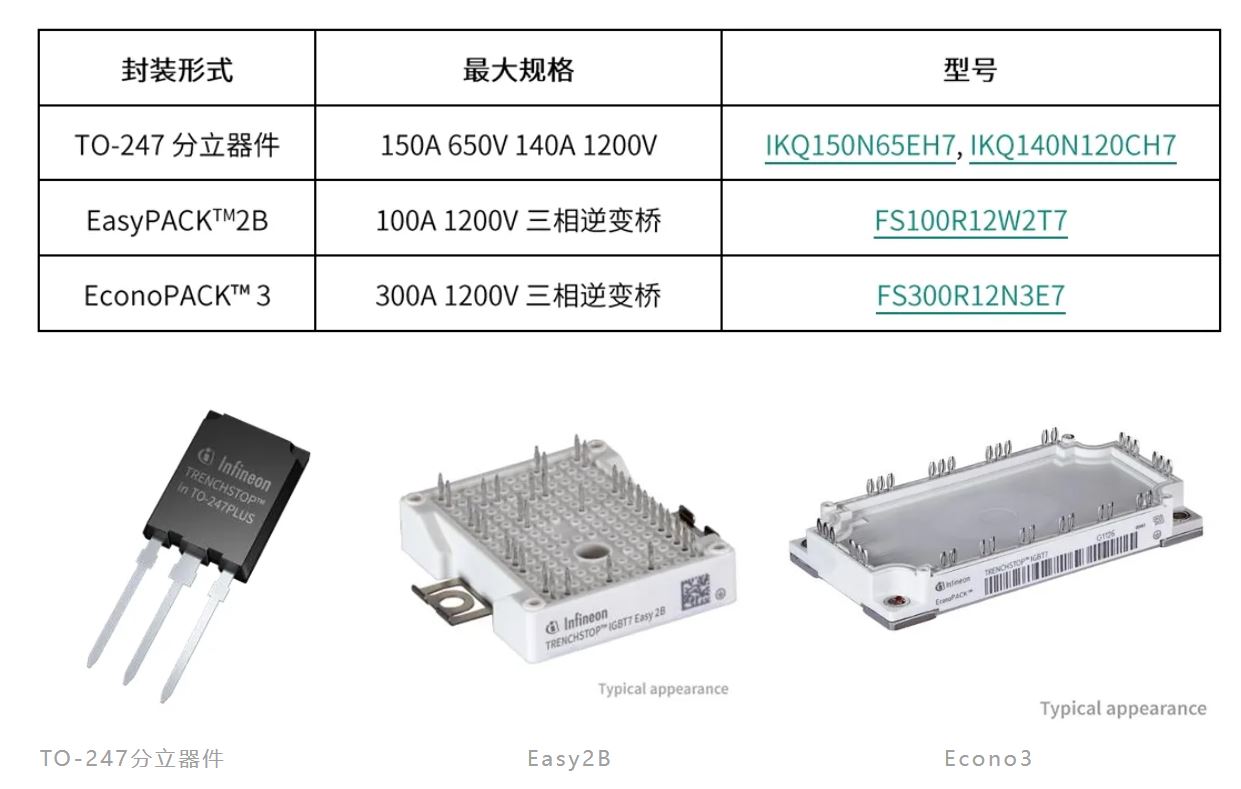

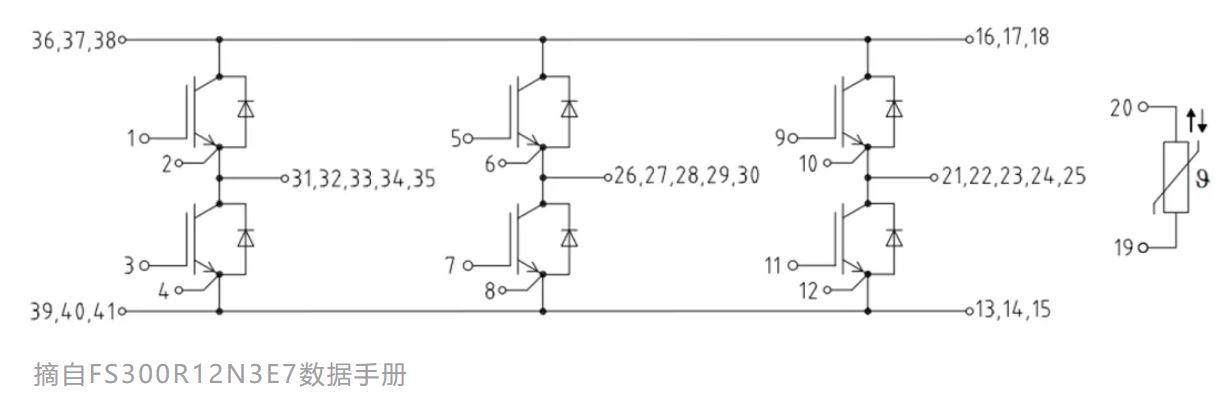

模塊的功率密度提升了，Easy 2B能做到100A，Econo3可以做到300A，雖然單一針腳電流有限，但模塊可以用多針腳并聯保證器件輸出電流能力。譬如FS300R12N3E7 300A 1200V的EconoPACK? 3的三相橋，正負直流母線分別用6針并聯，AC輸出分別用5針并聯以保證300A的電流能力，這時PCB板如果設計不當，就會(huì )成為電流的瓶頸。
PCB設計規范
PCB是成熟的技術，已經形成標準化的設計規范，現在也有PCB的創(chuàng )新設計，以提高PCB的載流能力。

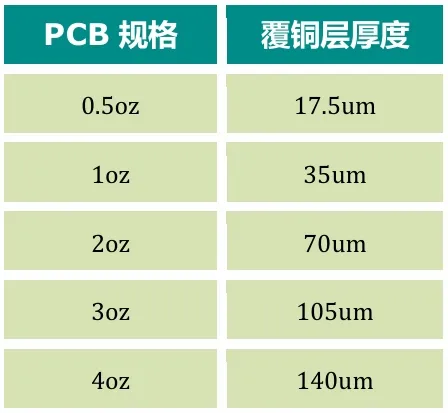

在PCB行業中，覆銅板的厚度用重量單位盎司表示，1oz意思是重量1oz的銅均勻平鋪在1平方英尺的面積上所達到的厚度。PCB規格從0.5-10oz不等，常用的規格如下圖，但在制作印刷電路板時還可以加厚，適當提高載流能力。
PCB載流能力的設計原則
印刷電路板載流能力決定于走線損耗，其可通過以下方式估算：
A：銅的橫截面，l：導體的長度，ρ：銅的電阻率，Irms:流過線路板的電流有效值，這些損耗是導致印刷電路板溫度上升的主要因素。但實際溫升還與眾多的因數有關，譬如導線電流、走線寬度、走線在內層或外層，走線厚度、PCB板材、相鄰走線、層間距離、有無阻焊膜、環境條件等諸多因素，非常復雜，為此國際電子工業聯接協會(huì )IPC制定了相應的標準，IPC-2152 Standard for Determining Current Carrying Capacity inPrinted Board Design，即《印刷板設計中電流承載能力的確定標準》。
標準有近百頁，內含豐富的圖表以支持PCB的設計。其中最基本的圖表如下所示。
紅色箭頭是從線寬開始查找最大電流，圖中PCB走線寬度140mil，使用1oz的銅厚，垂直找到對應的溫升要求10°C，然后回到Y軸找到可通過的最大電流2.75A。
橙色箭頭是從電流設計目標入手，查找線寬，圖中電流為1A，目標溫升30°C，垂直向下找到不同銅厚下，所需要的走線寬度，如使用0.5oz的銅厚時，走線寬度需要達到40mil。
保守圖表適用于外層和內層走線、常見PCB材料和厚度等，從該圖表中獲得的值非常安全，在任何情況（除真空外的環境）下都有效，不考慮其他變量。
工程師按照保守圖表做設計時，PCB面積、成本、不是最優的，能滿足一般電流和溫升設計要求。
Econo封裝的PCB設計
在設計PCB時，可以利用IPC標準中圖表進行計算，英飛凌的應用指南也給出了針對特定模塊的設計參考。
針腳溫度

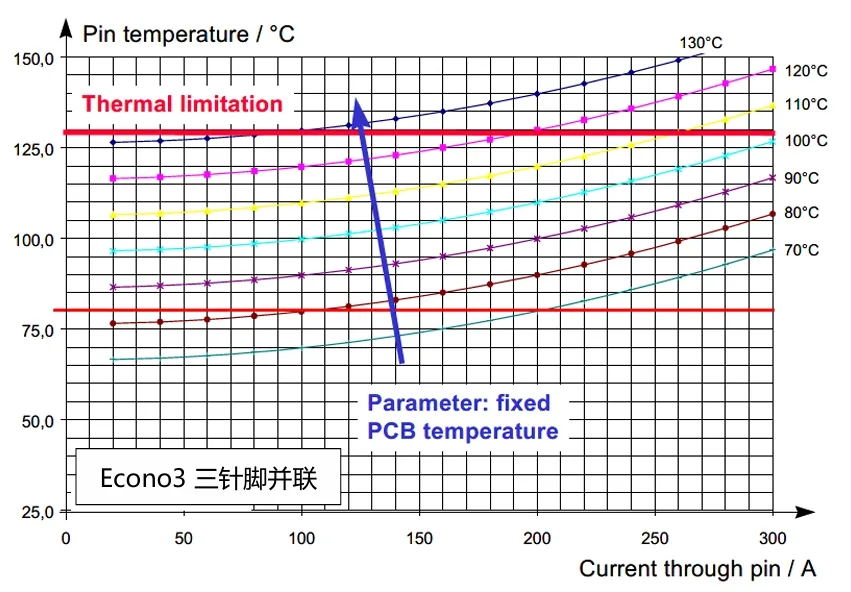

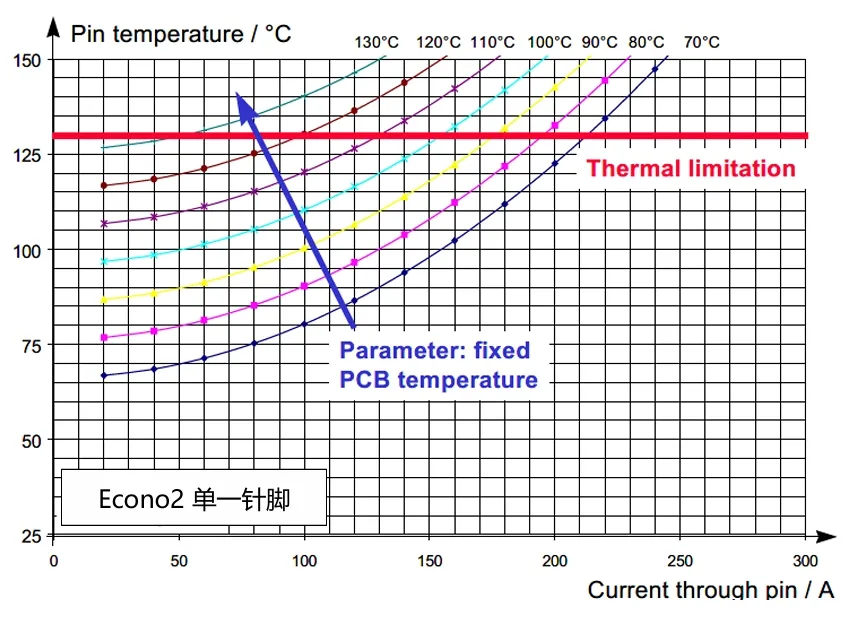

在功率線路板熱設計時，第一步應該了解針腳的在實際線路板上載流能力。下圖是Econo 2單一針腳和Econo 3三腳并聯的圖表，由于針腳損耗造成的熱大部分通過線路板散掉，通過模塊銅基板到散熱器路徑可以忽略不計。圖表給出在不同的印刷電路板溫度下的值。
圖表也僅僅是個在一定條件下的案例，整個熱力系統的相互依存關系過于復雜，并取決于各種應用限制，因此無法做出任何一般性說明。
PCB走線上的熱分布
對于一條PCB走線，功率針腳一頭一般比較熱，熱量會(huì )沿著走線流向溫度低的另外一頭，分析其溫度分布梯度，發現最熱并不在針腳位置。
仿真案例中，200mm的直線走線，藍線的最熱距離針腳60mm。橫截面大，最高溫度就越低，而且遠離針腳。
仿真僅僅提示一種現象，原型樣機PCB用熱成像儀測試最壞情況是非常必要的。
帶狀導體的溫度曲線示例
總結
PCB熱設計設計是一個工程化設計，與各種條件有關，可以參考國際電子工業聯接協會(huì )標準IPC-2221《印制板設計通用標準》和IPC-2152《印刷板設計中電流承載能力的確定標準》，對于原型樣機建議進行必要的熱測試。
