【導讀】在傳統開發流程中,連接器設計好后便直接進行開模打樣,再對連接器樣品進行參數測試。樣品測試NG再進行方案優化。這個過程大大的增加了開發成本?;谶@方面的考慮,在連接器的開發中引入CAE模擬分析是相當重要的。它可以在理論上指導連接器各項參數的設計,在設計前期使連接器方案達到最優化。
前言
在傳統開發流程中,連接器設計好后便直接進行開模打樣,再對連接器樣品進行參數測試。樣品測試NG再進行方案優化。這個過程大大的增加了開發成本?;谶@方面的考慮,在連接器的開發中引入CAE模擬分析是相當重要的。它可以在理論上指導連接器各項參數的設計,在設計前期使連接器方案達到最優化。
連接器是一種接觸件,是電子設備信號傳輸的直接載體,具有把信號從連接器的輸入端傳送到輸出端的作用,其接觸性能的可靠與否,直接影響信號的傳輸。插拔力是連接器接觸性能的重要指針之一,插拔力分為插入力和拔出力。
案例
作為一家領先的連接器制造商,Greenconn(格康)很早便在連接器開發中引入了CAE模擬分析,能在前期分析產品的插拔力參數,從而優化產品設計。下面以Greenconn(格康)的魚眼連接器開發案例來說明CAE在開發中的運用。
魚眼端子是通過將魚眼孔設計成中間寬、兩端窄的形狀,使得彈性部的截面并不是處處相等,這不僅能夠保證魚眼端子能比較輕松的插入,且能夠保證魚眼端子插入后與導電插孔形成良好的連接而不會(huì )輕易從導電插孔中脫出。這也使得其與PCB板的導電插孔配合連接更加牢固、信號傳送更加可靠、使用壽命更長。
結論

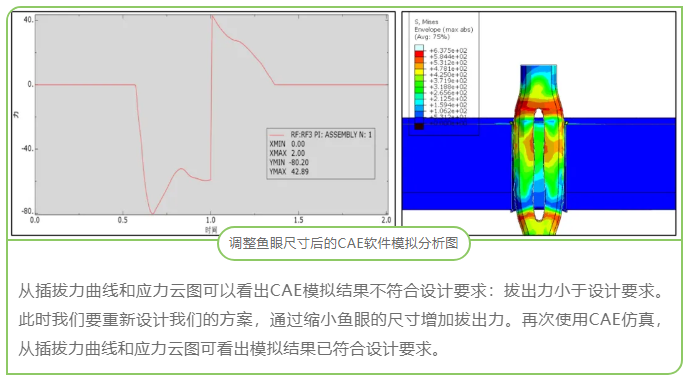

從Greenconn(格康)的研發工程師所測得的數據可以看出實物樣品符合魚眼設計要求。通過引進CAE模擬來協助魚眼連接器的開發,大大縮短了產品的開發周期。這也進一步證明CAE在開發過程中有著積極的協助作用。
