你的位置:首頁 > 互連技術 > 正文

關于反相降壓-升壓轉換器的所有信息

發布時間:2023-10-07 責任編輯:lina

【導讀】基于電感器的開關模式電壓轉換是電路設計人員的一項基本技術。它使我們能夠通過高效且緊湊的電路實現降壓和升壓調節,而不會(huì )在過程中引入過多的復雜性。


基于電感器的開關模式電壓轉換是電路設計人員的一項基本技術。它使我們能夠通過高效且緊湊的電路實現降壓和升壓調節,而不會(huì )在過程中引入過多的復雜性。

我在之前的文章中介紹了降壓和升壓穩壓器,今天我們將了解另一種基本開關穩壓器拓撲:反相降壓-升壓轉換器。

當我在這種情況下使用“基本”一詞時,我指的是由輸出電容以及一個電感器、一個開關和一個二極管組成的電路。我現在提到這一點是為了解釋為什么本文僅介紹反相降壓-升壓架構,而不包括四開關降壓-升壓架構。

反相降壓-升壓轉換器的基本布局如下圖 1 所示。該電路接受正輸入電壓并產生負輸出電壓,該電壓可以大于或小于輸入電壓。


   轉換器

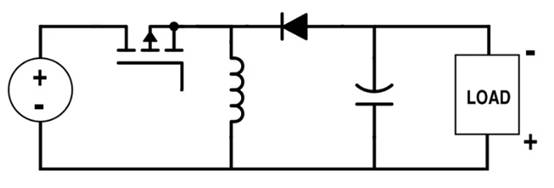

圖 1.反相降壓-升壓轉換器的通用拓撲。


現在是我在 LTspice 中創(chuàng )建一個實現的時候了。

想在深入研究之前回顧一下基礎知識嗎?閱讀“什么是開關穩壓器?”,回顧與 DC-DC 轉換器相關的一般概念。

LTspice電路設計

雖然這次我不會(huì )逐步引導您完成原理圖設計過程,但我想簡要評論幾個方面。

對于我的降壓轉換器原理圖,我采用了一種正式方法,其中借助公式和性能規格來確定元件值。對于升壓轉換器,我更多地研究示例電路,并優先考慮維持合理電感器尺寸的實際目標。

不過,對于這個降壓-升壓轉換器,我依靠直覺并輔以反復試驗。開關模式電源 (SMPS) 功率級的設計有多種方法。公式和數據表建議是一個很好的起點,但不要害怕嘗試。

請務必仔細檢查您的工作。起初,LTspice 無法成功運行該電路的仿真,我終意識到電流源指向了錯誤的方向!請記住,反相降壓-升壓電路的V OUT為負,因此負載電流從接地節點向上流動。

我的降壓-升壓原理圖的終版本如圖 2 所示。我們將首先使用它來檢查反相降壓-升壓轉換器的基本操作,然后進行模擬以進行更詳細的分析。


 轉換器

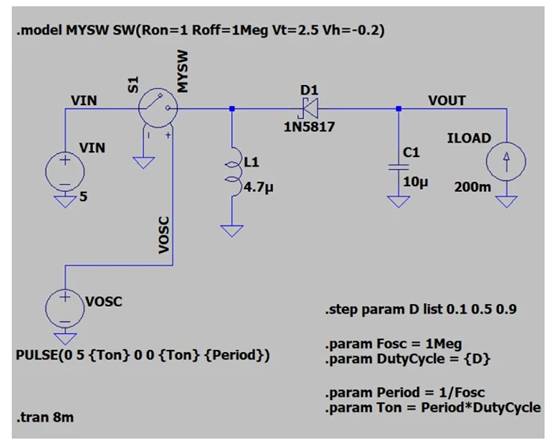

圖 2.在 LTspice 中實現的反相降壓-升壓轉換器。


反相降壓-升壓轉換器的基本操作

與之前的轉換器拓撲一樣,我們將在兩個不同的操作階段分析降壓-升壓轉換器:當開關傳導電流時(接通狀態),以及當開關阻塞電流時(關斷狀態)。我們將從開啟狀態開始。

開啟狀態


轉換器

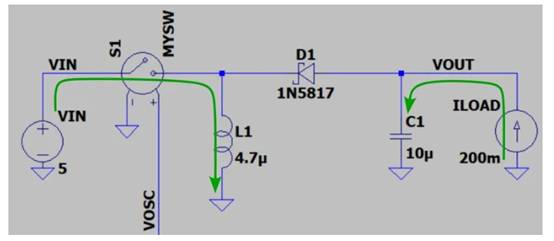

圖 3.接通狀態下流經降壓-升壓轉換器的電流。


圖 3 顯示了開關導通狀態下電流通過電路的路徑: 當開關導通時,電流從輸入電源流經電感器,然后流至地。

該圖顯示了在接通狀態下流過反相降壓-升壓轉換器的電流。

電感器正在充電——其電流正在上升。同時,負載電流完全由輸出電容器提供,我們假設輸出電容器已經充電至輸出電壓。它向上流動,因為V OUT為負,因此低于地電位。當我們討論關斷狀態時,我們將了解為什么輸出電容器充電到負電壓。

由于V OUT為負且電感器上端子處的電壓約等于V IN,因此二極管反向偏置。然而,由于涉及電壓極性,電流自然會(huì )從輸入側流向輸出側。二極管的方向可以防止這種情況發生。

關閉狀態


 轉換器

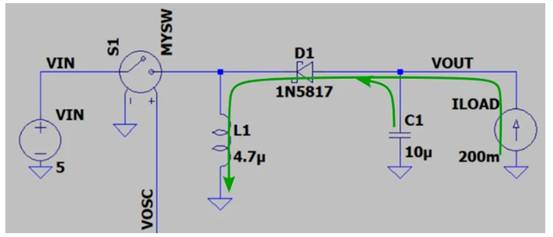

圖 4 顯示了關斷狀態下電流的路徑。


該圖顯示了在關斷狀態下流過反相降壓-升壓轉換器的電流。

圖 4.關斷狀態下流經降壓-升壓轉換器的電流。

當開關打開時,電感器嘗試保持一致的電流。這導致其上端子處的電壓下降,直到二極管正向偏置。一旦二極管導通,電感器就充當負載電流的能源;它還通過電容器吸取電流,使得電容器上端子處的電壓必須低于接地電壓。電容器充電至負電壓,V OUT變?yōu)樨撝怠?/p>
