【導讀】什么是 PCB 有效導熱系數？“有效導熱系數”代表材料的傳導熱能力。當我們談及 PCB 的有效導熱系數時，我們談?wù)摰氖?PCB 將器件產生的熱量轉移到周?chē)鷧^域的能力。有效導熱系數用 Keff 表示，單位是 W/m-K。
本文要點：
PCB 有效導熱系數的定義。
影響 PCB 有效導熱系數的關鍵因素。
了解熱模型中有效導熱系數的準確度。
1. 什么是 PCB 有效導熱系數？“有效導熱系數”代表材料的傳導熱能力。當我們談及 PCB 的有效導熱系數時，我們談?wù)摰氖?PCB 將器件產生的熱量轉移到周?chē)鷧^域的能力。有效導熱系數用 Keff 表示，單位是 W/m-K。
在 PCB 設計中，有效導熱系數是熱建模和分析中使用的一個重要參數，有助于工程師根據特定的假設和模型，預測一塊擺滿器件的 PCB 的導熱效果。隨著電子模塊的尺寸不斷縮小，設計人員應該關注有效導熱系數。

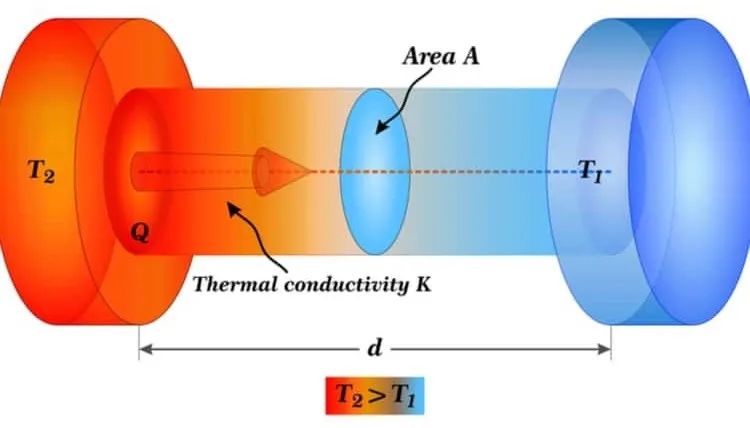

PCB 有效導熱系數反映了 PCB 的傳熱能力。
2. 影響 PCB 有效導熱系數的因素
一塊 PCB 包含導電材料、絕緣體和安裝的器件。PCB 中使用的每種材料都有不同的熱導率。在推導 PCB 的有效導熱系數時，要考慮到不同的熱導率。
業界已經進行了各種研究來分析 PCB 的導熱系數。不同的研究使用了不同類型的模型和假設。對于設計人員來說，PCB 的有效導熱系數取決于以下幾項因素。
器件尺寸
隨著器件變得越來越小，自然散熱的能力也不斷下降。例如，與采用 TO-220 封裝的 MOSFET 相比，采用 SOT-23 封裝的 MOSFET 的導熱墊片面積會(huì )更小。因此，安裝在 PCB 上的器件的尺寸將影響其散熱能力。
熱過孔
熱過孔是一些有意放置的孔，用于將熱量從器件上散發出去。這類似于讓熱蒸汽有更多機會(huì )從粥里散發出去，而不是把它困在容器里。因此，一個區域內的熱過孔越多，PCB 的有效導熱系數就越高。

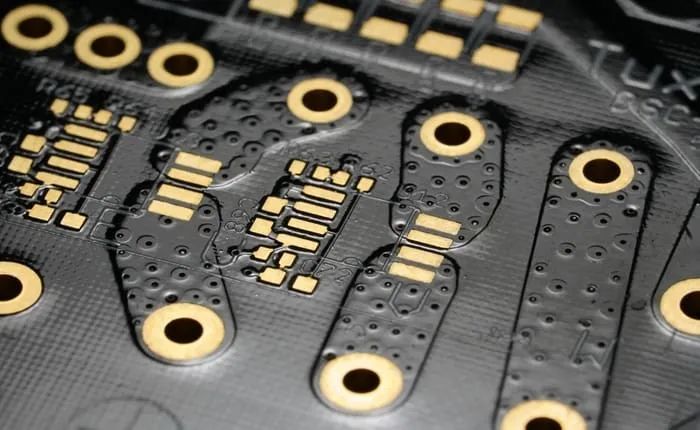

散熱過孔密度會(huì )影響 PCB 的有效導熱系數
散熱過孔密度會(huì )影響 PCB 的有效導熱系數。
內部層
內部銅層的存在也會(huì )改變散熱的速度和方向。銅的導熱系數為 355 W/m-K，而 FR-4 為 0.25 m-K。如果有多個銅內層，PCB 的有效導熱系數就會(huì )下降。當然，熱過孔有助于更有效地將熱量傳遞到內層。
走線的幾何形狀
如果銅走線從頭到尾是連貫的，那么 PCB 的有效導熱系數就會(huì )很高。但是，如果走線中斷，有效導熱系數可能會(huì )下降，而這種情況在實際的 PCB 中時有發生。
3. 有效導熱系數是否有利于進行準確的 PCB 熱建模？
有效導熱系數易于計算，因此是分析時的首選。該參數通常是基于同構的 PCB 模型。然而，PCB 很少是同構的，尤其是多層 PCB。每層的器件排列、走線、銅面、過孔和焊盤都可能不一樣。
因此，從傳統模型中推導有效導熱系數會(huì )有一定的誤差。為了更準確地估計有效導熱系數，需要對 PCB 的每一層進行深入分析。然后對表面進行像素化分析，以便更好地進行預測。
PCB 有效導熱系數的準確度取決于建模，而無論采用何種技術，建模的準確度都取決于使用的軟件工具。
Cadence Celsius Thermal Solver 結合 FEA 與 CFD，能實現精確的電熱協同仿真和熱分析，并與用于 PCB/IC 封裝的 Sigrity 技術相集成，如備受大家熟知青睞的 Sigrity PowerDC 進化為 Celsius PowerDC，助力設計團隊獲取更準確的電熱仿真結果。
